Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 2. Малые противолодочные корабли

5 Устанавливался в процессе модернизации кораблей.

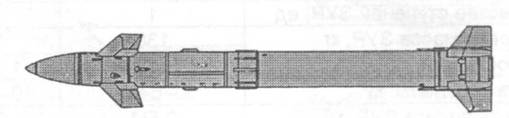

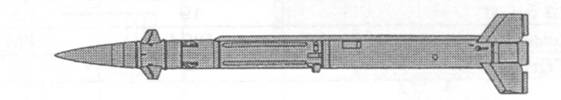

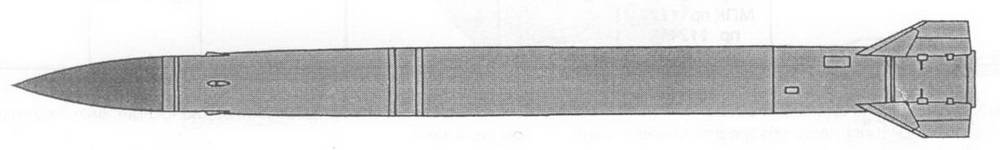

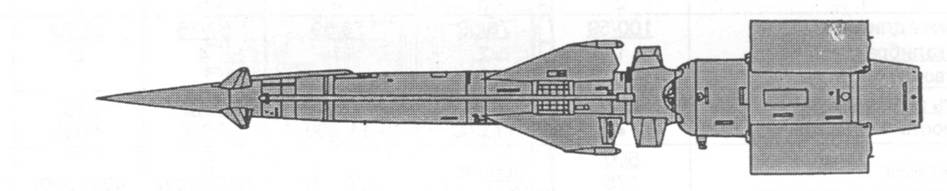

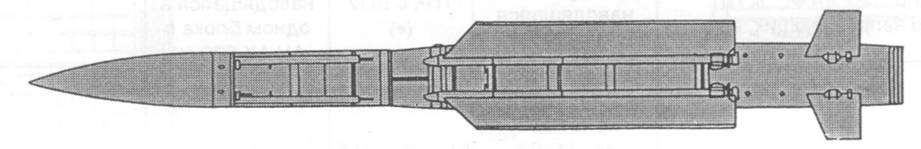

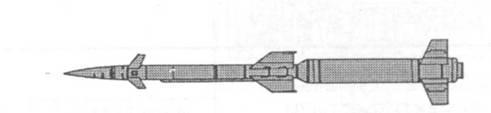

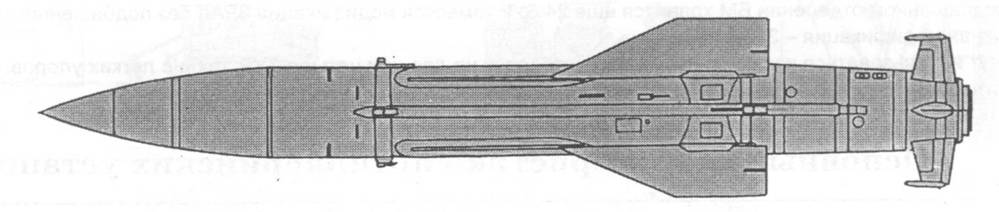

Схемы наружного вида ЗУР

9М311 (ЗРАК «Кортик»)

9М330 (ЗРК «Кинжал»)

9МЗЗ (ЗРК «Оса-М/МА»)

9М38М (ЗРК «Ураган»)

5В 55РМ (ЗРК «Форт»)

В 611 (ЗРК «Шторм»)

В 600 (ЗРК «Волна»)

Основные характеристики зенитных ракетных комплексов Продолжение

1Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

2В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «Форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.

3Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация — ЗРАК «Каштан».

4Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).

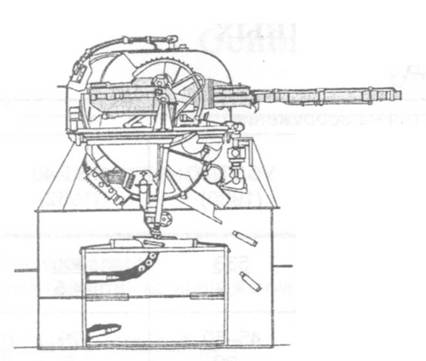

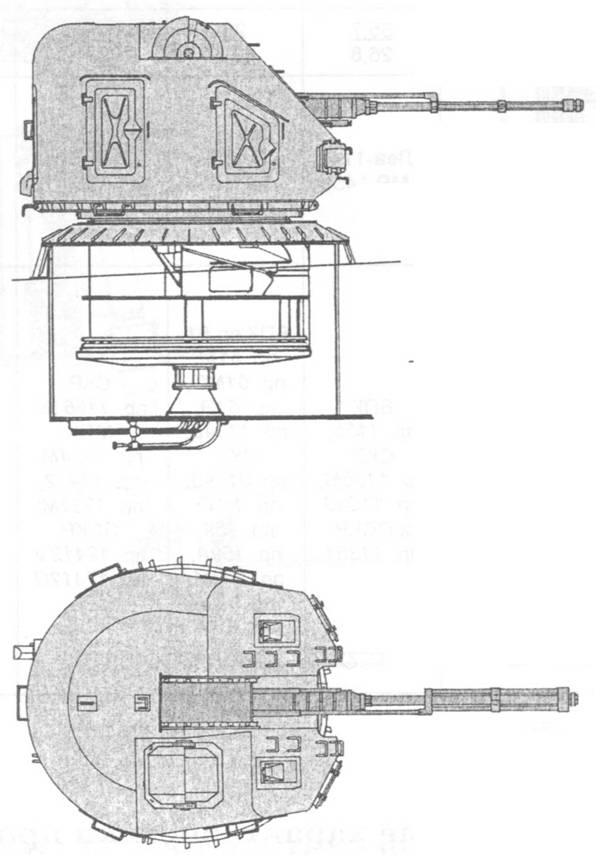

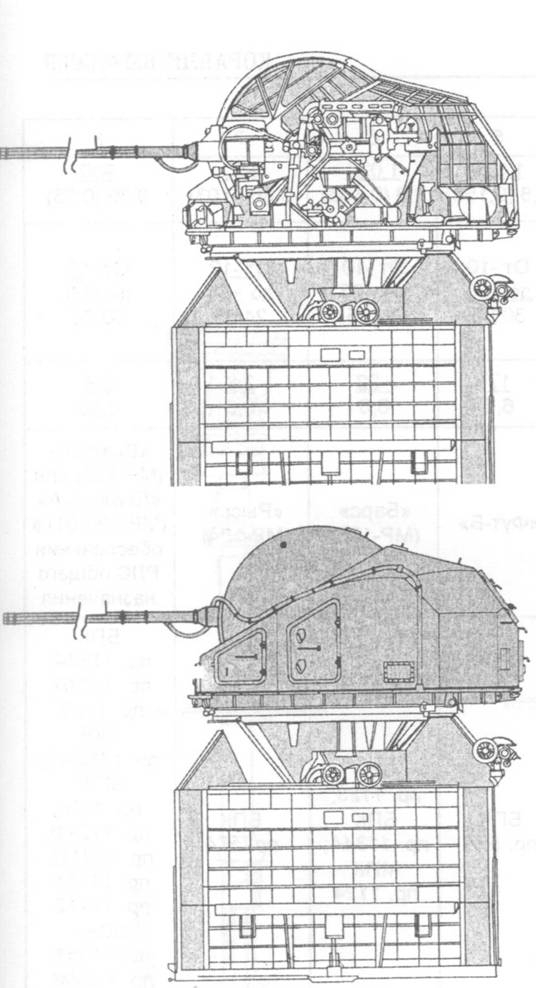

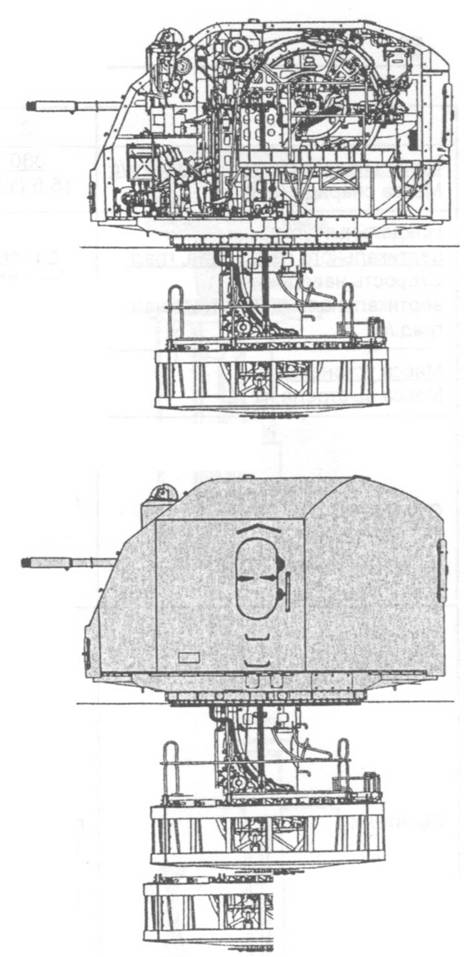

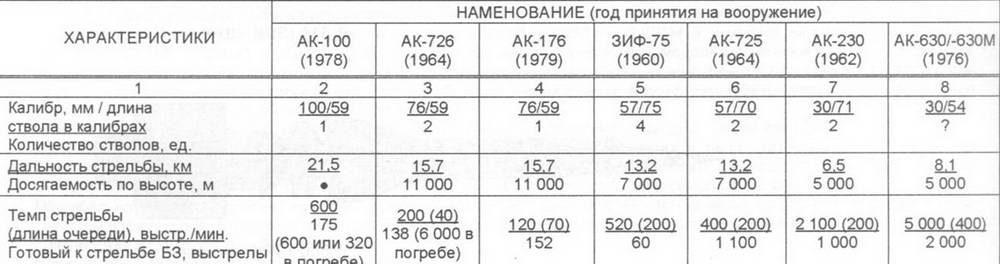

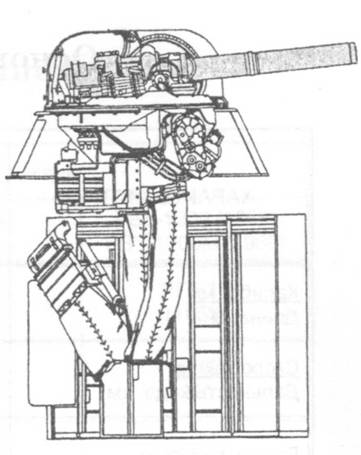

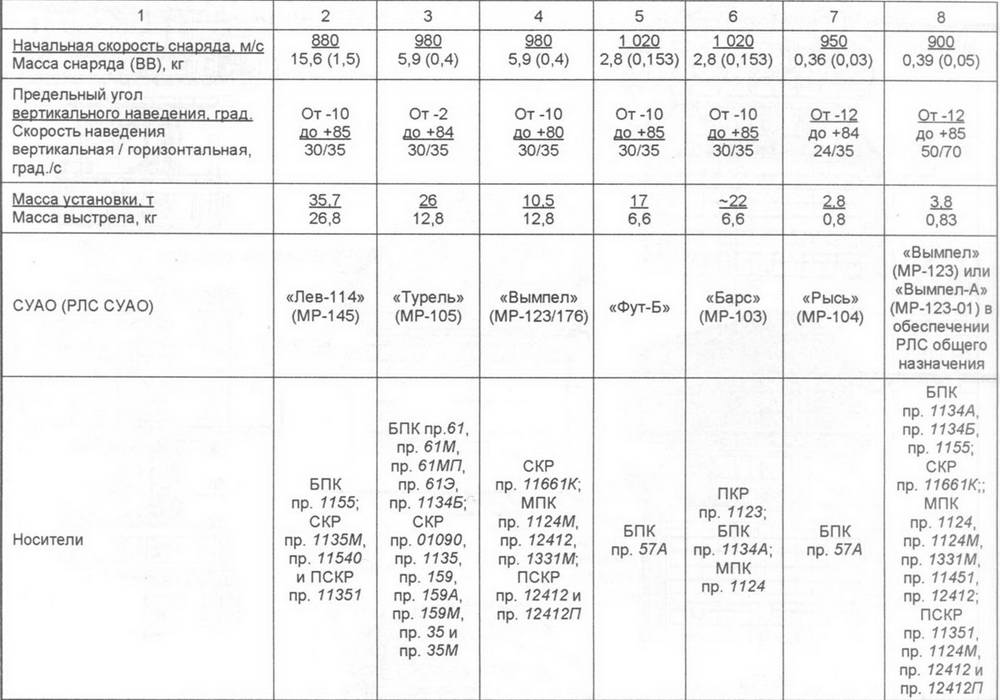

Основные характеристики артиллерийских установок

АК-725

АК-176

АК-726

АК-230

АК-630

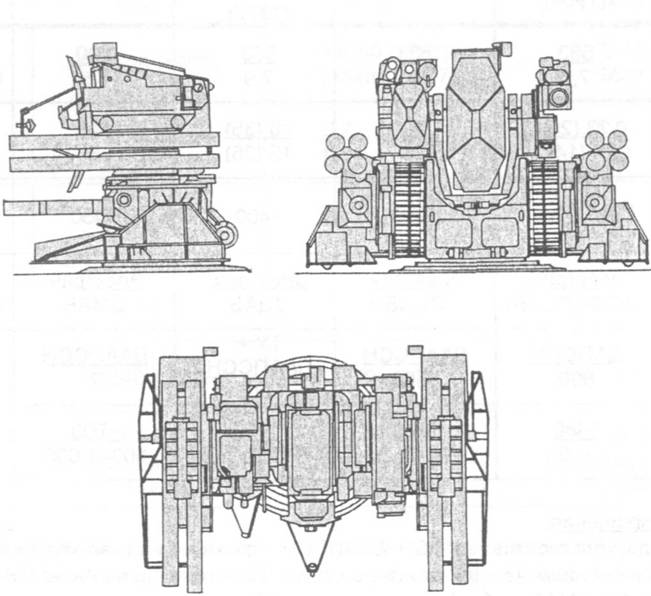

ЗРАК «Кортик»

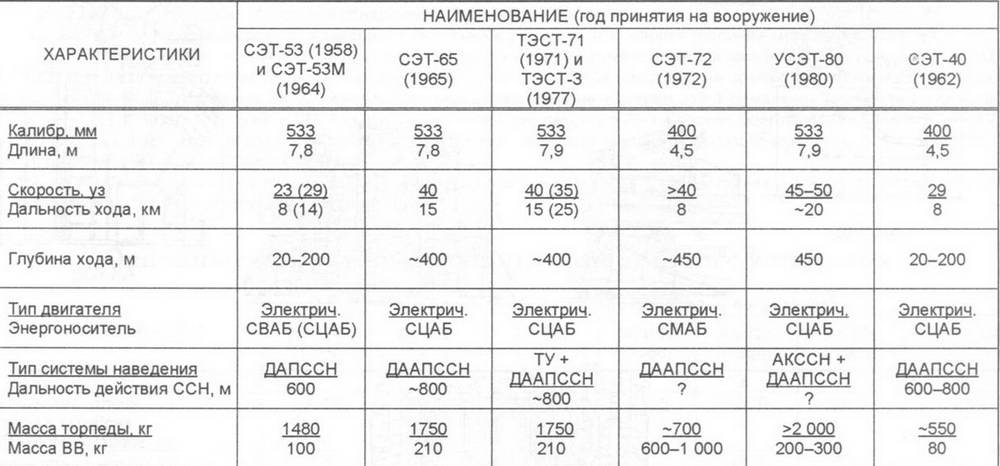

Основные характеристики противолодочных и универсальных торпед

Используемые в таблице сокращения:

пассивная ССН; ДАПССН — двухплоскостная АПССН; ДААПССН — двухплоскостная акустическая активно-пассивная ССН; АКССН — акустическая с наведением на кильватерную струю; ТУ — телеуправление; СВАБ — свинцово-кислотная АБ; СЦАБ — серебряно-цинковая АБ; СМАБ — серебряно-магниевая АБ.

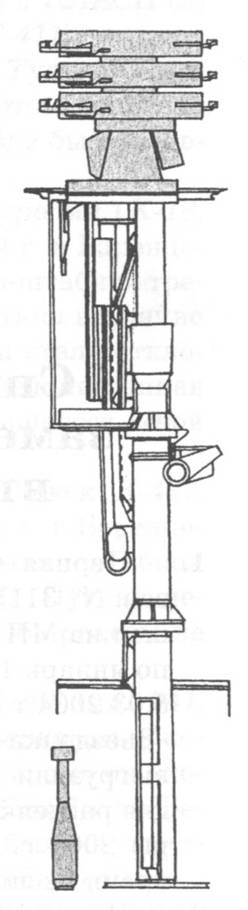

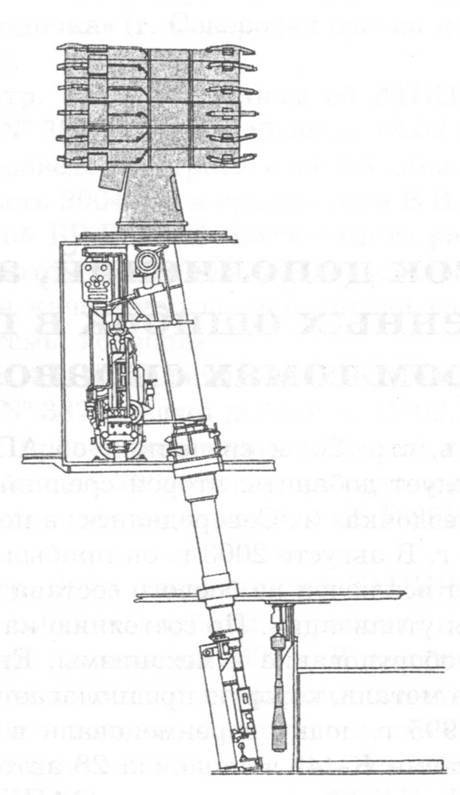

РБУ-2500

РБУ-6000

РБУ-1000

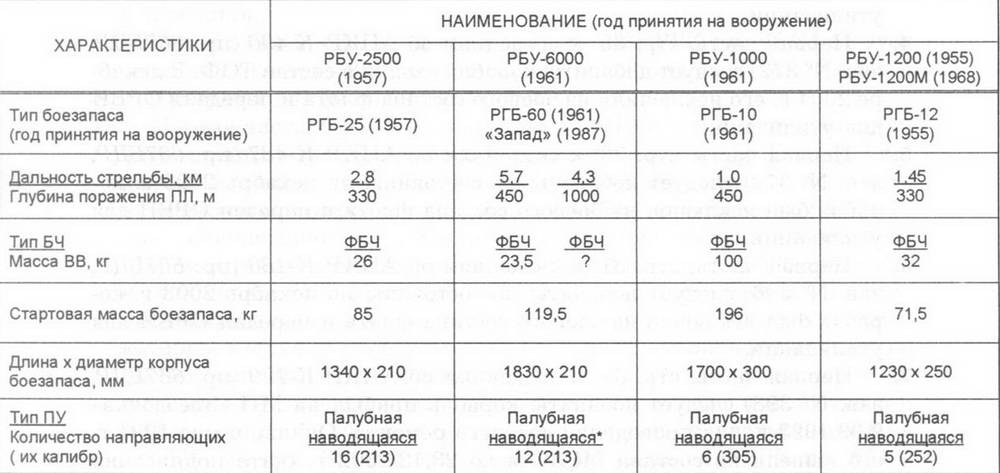

Основные характеристики противолодочного реактивного вооружения

* ПУ оснащена комплексом автоматизированных устройств подачи, загрузки разгрузки РГБ. На ПКР пр. 1123 этот комплекс был полностью автоматическим, что позволило сократить до 15 сек (против 35 сек у стандартных ПУ) цикл подачи и заряжания каждой бомбы.

Список дополнений, а также замеченных ошибок в первом и втором томах справочника

1. Первая часть, стр. 20: к сведениям об АПКР К-447 (пр. 667В, зав. № 311) следует добавить: второй средний ремонт корабль прошел на МП «Звездочка» (г. Северодвинск) в период с августа 1991 г. по январь 1993 г. В августе 2003 г. он прибыл на МП «Звездочка» и 5.03.2004 г. был исключен из боевого состава флота, и передан МП «Звездочка» для утилизации. По состоянию на июнь 2004 г. с АПКР выгрузили все оборудование и механизмы. Его корпус ввели в док для разделки на металл, которую предполагается завершить к октябрю 2004 г. В 1995 г. лодку переименовали в Кисловодск. Всего за время эксплуатации К-447 выполнила 28 автономных походов.

2. Первая часть, стр. 30: к сведениям об АПКР К-449 (пр. 667БДР, зав. № 367) следует добавить: по состоянию на декабрь 2003 г. корабль был исключен из боевого состава флота и передан ОРВИ для утилизации.

3. Первая часть, стр. 30: к сведениям об АПКР К-455 (пр. 667ВДР, * зав. № 368) следует добавить: по состоянию на декабрь 2003 г. корабль был исключен из боевого состава флота и передан ОРВИ для утилизации.

4. Первая часть, стр. 30: к сведениям об АПКР К-490 (пр. 667БДР, зав. № 372) следует добавить: корабль входил в состав ТОФ. В декабре 2004 г. его исключили из боевого состава флота и передали ОРВИ для утилизации.

5. Первая часть, стр. 30: к сведениям об АПКР К-487 (пр. 667БДР, зав. № 373) следует добавить: по состоянию на декабрь 2003 г. корабль был исключен из боевого состава флота и передан ОРВИ для утилизации.

6. Первая часть, стр. 31: к сведениям об АПКР К-180 (пр. 667БДР, зав. № 396) следует добавить: по состоянию на декабрь 2003 г. корабль был исключен из боевого состава флота и передан ОРВИ для утилизации.

7. Первая часть, стр. 31: к сведениям об АПКР К-129 (пр. 667БДР, зав. № 398) следует добавить: корабль прибыл на МП «Звездочка» 9.09.1993 г. для проведения среднего ремонта. Однако в мае 1994 г. его вывели из состава МСЯС и до 23.12.2002 г. (дата подписания приемного акта) переоборудовали по пр. 09786 в носитель сверхмалых подводных лодок. Проект переоборудования был разработан ЦКБ МТ «Рубин». Объем, последовательность и характер выполнен-
