38. Вторая часть, стр. 22: к сведениям об ПЛА Тамбов (Б-448, пр. 671РТМК, зав. № 01696) следует добавить: по состоянию на 1.06.2004 г. корабль входил в состав СФ. В третьем квартале 2008 г. его предполагается исключить из боевого состава флота.
39. Вторая часть, стр. 25: к сведениям об ПЛА К-264 (Б-242, пр. 671РТМ, зав. № 333) следует добавить: по состоянию на декабрь 2003 г. корабль был исключен из боевого состава флота.
40. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 во второй строке сверху написано: — водоизмещение надводное 6300. Следует читать: — водоизмещение надводное 5900.
41. Вторая часть, стр. 30 в ТТД по ПЛА
42. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 23 строке сверху написано: — количество х мощность АТГ, кВт 2 х 3200. Следует читать: — количество х мощность АТГ. КВт 2 х 3000.
43. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 29 строке сверху написано: — количество х тип РСД 2 х ВПК. Следует читать: — количество х тип РСД 2 х ВФШ.
44. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 30 строке сверху написано: — привод ВПК х мощность, кВт ЭД х 300. Следует читать: — привод ВФШ х мощность, кВт ЭД (постоянного тока) х 370.
45. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 18 строке снизу написано: — количество х калибр ТА, мм 2 х 650. Следует читать: — количество х калибр ТА, мм 4 х 650.
46. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 17 строке снизу написано: — боезапас (тип) торпед 8 (торпеды 65–76 или ПЛУР 86Р). Следует читать: — боезапас (тип) торпед и ПЛУР 12 (торпеды 65–76 или ПЛУР 86Р).
47. Вторая часть, стр. 30 в ТТД по ПЛА пр. 945 в 13 строке снизу написано: — боезапас (тип) торпед и ПЛУР 32 (торпеды УСЭТ-80 или ПЛУР 83Р). Следует читать: — боезапас (тип) торпед или ПЛУР 28 (торпеды УСЭТ-80 или ПЛУР 83Р).
48. Вторая часть, стр. 31 на схеме ограждения выдвижных ПЛА пр. 945А в пункте № 2 указано: — ПМУ АП радиопеленгатора «Завеса». Следует читать: — ПМУ АП радиопеленгатора «Зона».
49. Вторая часть, стр. 31 на схеме ограждения выдвижных ПЛА пр. 945А в пункте № 6 указано: — перископ «Сигнал-2». Следует читать: — перископ «Кутум».
50. Вторая часть, стр. 31 на схеме ограждения выдвижных ПЛА пр. 945 в пункте № 2 указано: — ПМУ АП радиопеленгатора «Завеса». Следует читать: — ПМУ АП радиопеленгатора «Зона».
51. Вторая часть, стр. 32 в сведениях о ПЛА пр. 945 указано, что при разработке проекта одним из основных требований к нему со стороны руководства флота являлась возможность постройки на ССЗ «Красное Сормово» (г. Горький) и им. Ленинского комсомола (г. Ком- сомольск-на-Амуре). Руководство советского флота не требовало обеспечить возможность постройки кораблей данного проекта на ССЗ им. Ленинского комсомола.
52. Вторая часть, стр. 32 в сведениях о ПЛА пр. 945 указано, что она имеет «лимузинное» ограждение выдвижных устройств и боевой рубки. На самом деле корабль имеет «крыловидное» (с плоской крышей) ограждение выдвижных устройств. Сам по себе термин «ограждение выдвижных устройств и боевой рубки» характерен для отечественных ПЛА второго поколения (за исключением ПЛА пр. 705 и пр. 705К), а для ПЛА третьего поколения (в т. ч. и ПЛА пр. 945 и 945А) более соответствует термин «ограждение выдвижных устройств (ВУ) и всплывающей камеры (ВСК)».
53. Вторая часть, стр. 32 в сведениях о ПЛА пр. 945 указано, что легкий корпус и наружная поверхность прочного корпуса облицованы

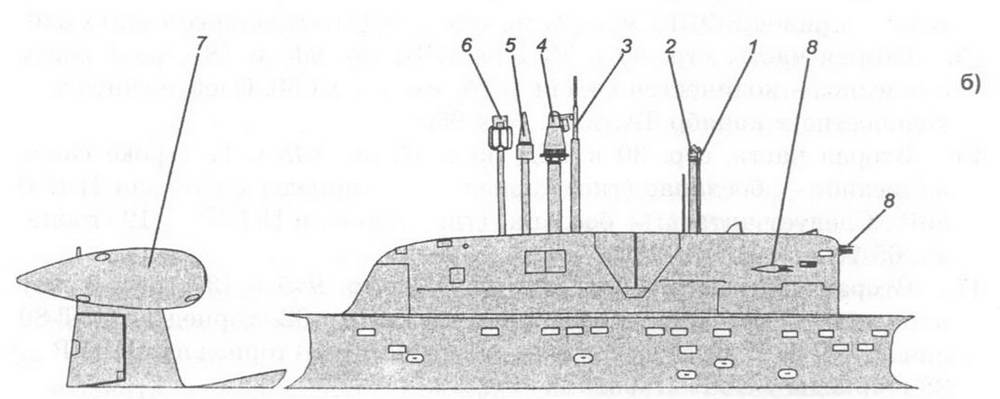

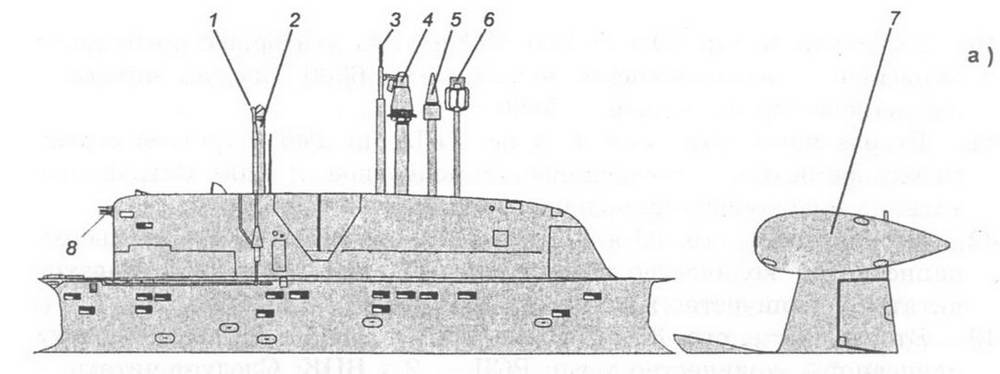

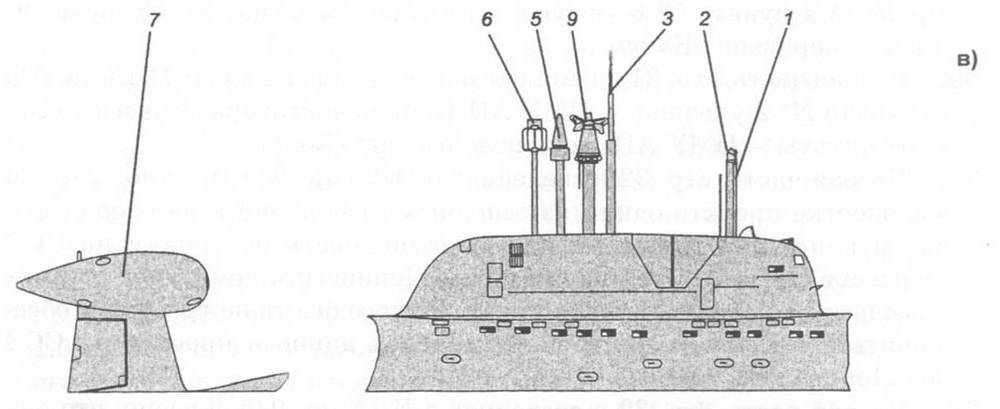

Схема ограждения выдвижных устройств и ВСК ПЛА пр. 945А вид с левого борта (а), правого борта (б) и пр. 945 вид с правого борта (в):
1 — перископ «Лебедь-21»; 2 — перископ «Кутум»; 3 — ПМУ «Кора» (КСС «Молния-М»); 4 — ПМУ АП РЛК «Радиан» (МРКП-59); 5- ПМУ «Синтез» (системы космической навигации «Шлюз»); 6 — ПМУ радиопеленгатора «Зона»; 7 — гондола УПВ ГПБА ГАК «Скат-3»; 8 — датчики СОКС; 9 — ПМУ АП РЛК «Радиан» (МРКП-58). резиновым противогидролокационным покрытием. Следует добавить, что это покрытие также является и антишумовым.
54. Вторая часть, стр. 32 в сведениях о ПЛА пр. 945 сказано, что ЦГБ, отверстия и вырезы закрываются щитами. Следует добавить, что шпигаты надстройки закрываются шпигатными затворами. В принципе, подобное замечание приемлемо для всех ГШ, у которых все отверстия и вырезы легкого корпуса закрываются щитами.
55. Вторая часть, стр. 32 в сведениях о ПЛА пр. 945 сказано, что все оборудование, действующее в малошумном режиме, установлено на многоярусных амортизированных блоках. На самом деле это оборудование установлено не на амортизированном блоке (как у ПЛА пр. 971), а на амортизированной платформе.

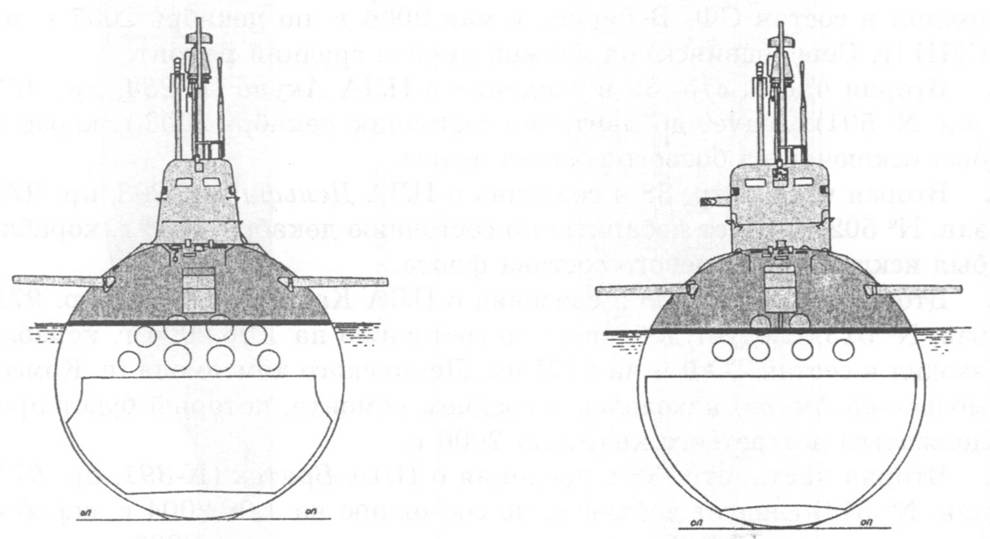

56. Вторая часть, стр. 33 должен быть представлен вид с носа ПЛА пр. 945 и пр. 945А.
57. Вторая часть, стр. 33 должен быть представлен следующий вид с левого борта ограждения ВУ и ВСК ПЛА Кострома (К-276) пр. 945 (см. схему на стр. 68).
58. Вторая часть, стр. 34 в ТТД по ПЛА пр. 945А в седьмой строке
сверху написано: — количество х мощность АТГ, кВт 2 х 3200.
Следует читать: — количество х мощность АТГ, кВт 2 х 3000.
59. Вторая часть, стр. 34 в ТТД по ПЛА пр. 945А в 17 строке сверху написано: — подводная 35. Следует читать: — подводная 34.
60. Вторая часть, стр. 34 в ТТД ПЛА пр. 945А ошибочно указано, что она вооружена КРСН «Гранат». Следовательно, в разделе ракетное вооружение следует исключить первые три строки.
61. Вторая часть, стр. 34 в ТТД по ІІЛА пр. 945А в 14 строке снизу
написано: — боезапас (тип) торпед и ПЛУР 36 (торпеды
УСЭТ-80 или ПЛУР 83Р и 84Р ПЛРК «Водопад» или М5 ПЛРК
«Шквал»). Следует читать: — боезапас (тип) торпед и ПЛУР 28
(торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПЛРК «Водопад» или М5 ГІЛРК «Шквал»).
62. Вторая часть, стр. 34 в ТТД по ПЛА пр. 945А во второй строке
снизу написано: — перископ ТК «Сигнал-3». Следует читать: -
перископ ТК «Кутум».
63. Вторая часть, стр. 34 в сведениях о ПЛА пр. 945А следует исключить то, что этот корабль предназначен для нанесения ударов по береговым объектам (так как он не имеет на вооружении КРСН «Гранат» — см. пункт 60).
