Шланговые задвижки

Шланговые задвижки – наиболее простые конструкции арматуры, где используют эластомерные патрубки или трубы, которые могут быть пережаты в средней части. Используются траверсы, шпиндель с маховиком, а стенки патрубка пережимаются траверсами до соприкосновения, обеспечивая полное закрытие прохода (рис. 2.11.).

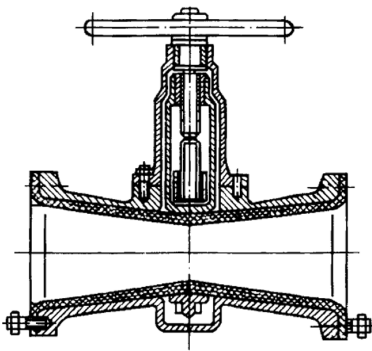

Рис. 2.11. Шланговая задвижка

Управляющий механизм и корпус арматуры не контактируют с рабочей средой. Это делает задвижки чрезвычайно эффективными в управлении агрессивными и сильно коррозионными средами, а их полнопроточные гидравлические характеристики обеспечивают хорошие результаты в управлении пульпами, вязкими, сыпучими средами и взвесями.

Патрубки шланговых задвижек изнашиваются и требуют замены, но конструкция задвижек настолько проста, что замена патрубков может быть легко осуществлена. Патрубки не могут быть восстановлены обычным обслуживанием в связи с экстремальными деформациями, работой с пережимом и интенсивным повреждением от воздействия абразивов и поэтому требуют профилактического ремонта. Задвижки используются преимущественно в горной промышленности, на целлюлозно-бумажных комбинатах, в металлургии, стекольной промышленности и производстве пищевых продуктов.

Исполнение шпинделей

Существуют три базовых исполнения резьбовых пар шпинделя и ходовой гайки, различаемые по расположению в арматуре:

а). Внутреннее расположение, выдвижной шпиндель.

b). Внутреннее расположение, невыдвижной шпиндель.

c). Наружное расположение, выдвижной шпиндель.

Внутреннее расположение и выдвижной шпиндель легки в изготовлении и наиболее широко применяются в арматуре малых размеров. Их полезным свойством является возможность определить положение запирающего элемента по положению шпинделя. Однако внутренний резьбовой узел не используется в случае применения задвижек на коррозионно-активных или вредных средах, вызывающих эрозию, а также на высокотемпературных средах, когда их применение может стать причиной заклинивания резьбы внутри корпуса арматуры.

В случае внутренней резьбы и невыдвижного шпинделя, последний не имеет осевого перемещения, и совершает только вращательное движение. Это исполнение применяется преимущественно в случаях, когда ограничена высота помещения. Устранение подъема и опускания шпинделя снижает износ сальникового уплотнения, а также внесение в рабочую среду загрязнений.

Во внешнем резьбовом узле при выдвижном шпинделе резьбовая пара расположена снаружи корпуса арматуры и не подвержена воздействию рабочей среды. Резьба шпинделя удобна для смазывания, а положение шпинделя соответствует степени открытия прохода. Высота помещения должна быть достаточной для полного хода шпинделя, который необходимо защитить от повреждений.

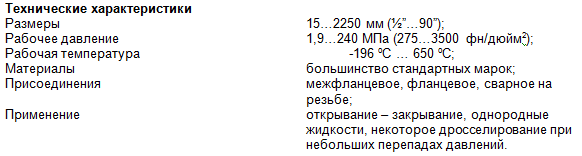

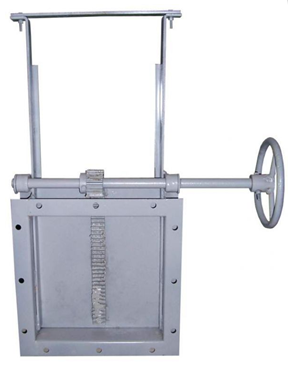

Основные технические характеристики задвижек

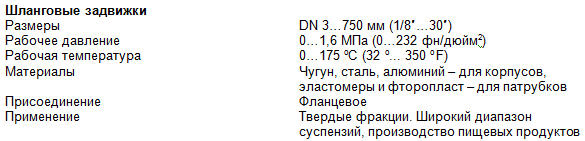

Основные технические характеристики шланговых задвижек

ЗАПОРНЫЕ КЛАПАНЫ

Запорные клапаны с резьбовыми шпинделями создаются для регулирования или перекрытия потока среды. Они открывают и закрывают проход немного быстрее, чем задвижки, и являются эффективными, когда необходимы частые переключения или регулирование.

Они, однако, неэффективны для управления легкокипящими жидкостями, поскольку могут вызывать разрыв потока в связи с изменением направления движения жидкости.

Общий вид клапана показан на рис. 2.12.

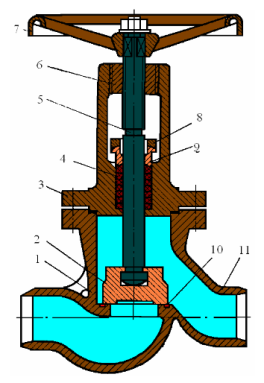

Рис. 2.12. Запорный клапан проходной

1 – корпус; 2 – затвор (золотник); 3 – крышка; 4 – сальниковая набивка;

5 – шпиндель; 6 – ходовая гайка; 7 – маховик; 8 – фланец сальника;

9 – нажимная втулка; 10 – седло корпуса; 11 – парубок под приварку

к трубопроводу (присоединительный патрубок)

Поток через запорные клапаны, в отличие от потока в задвижках, изменяет направление движения. Клапаны имеют высокий коэффициент гидравлического сопротивления, зачастую вызывают турбулентность и приводят к существенным потерям давления.

Классификация клапанов представлена на рис. 2.13.

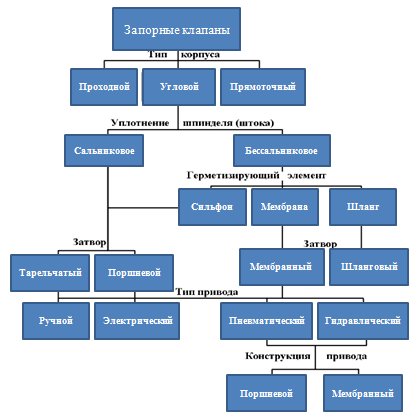

Рис. 2.13. Классификация клапанов

По типу корпуса их разделяют на проходные, угловые, прямоточные. По типу уплотнения на сальниковые и бессальниковые. По типу герметизирующего элемента на сильфонные, мембранные и шланговые. По типу затвора на тарельчатые, поршневые, мембранные и шланговые. По типу привода – с ручным приводом, электроприводом, пневматическим и гидравлическим приводом.

При регулировании потока степень открытия проходного сечения пропорциональна числу оборотов маховика. Оператор может приблизительно оценить величину расхода по числу оборотов маховика. Например, если для полного открытия клапана необходимо сделать 4 оборота, один оборот соответствует 25 % расхода, два оборота – 50 % и т. д.

Золотник может иметь различные конфигурации для получения лучших гидравлических характеристик. Он может быть выполнен конической формы в сочетании с коническим седлом в корпусе, позволяющим получить удовлетворительную гидравлическую характеристику и хорошую устойчивость к задиру, эрозионному износу и рискам, возникающим в процессе регулирования (дросселирования).

Другая специальная конструкция клапана может использовать полый золотник V-образной формы или корпус с обработанным по заданному контуру седлом для расширения диапазона изменения расхода.

Седло и золотник с уплотнением из фторопласта или другого пластика используется для достижения герметичного закрытия от незначительного (минимального) усилия.

Мягкое уплотнение, однако, быстро повреждается от возникновения на нем рисок.

Как правило, золотник и шпиндель являются отдельными деталями и соединяются таким образом, что золотник поворачивается независимо от шпинделя. Это позволяет золотнику контактировать с седлом по большой площади, но с трением, что может вызвать повреждение уплотнительных поверхностей.

Заменой золотника можно продлить ресурс клапана в системе после демонтажа вместе с крышкой. Уплотнительные характеристики могут быть также быстро восстановлены до состояния «как новые» заменой уплотнительных колец.

Конфигурации корпусов запорных клапанов описаны ниже:

1. Проходной клапан с входным и выходным патрубками, расположенными на одной оси.

2. Угловой клапан с входным и выходным патрубками, расположенными под углом 90^о. Поток делает в нем только один поворот, что уменьшает падение давления по сравнению с прямоточными (проходными) клапанами. Для лучших схемных решений угловые клапаны могут, с целью экономии фитингов, использоваться как 90-градусные отводы (рис. 2.14.)

Рис. 2.14. Запорный клапан угловой

3. Наклонная конструкция с входным и выходным патрубками, расположенными на одной оси, но проходное отверстие выполнено наклонным, что обеспечивает благоприятные условия для движения потока, в результате чего становятся меньше потери давления на клапане (рис. 2.15.).

Рис. 2.15.. Прямоточный запорный клапан

4. Игольчатая конструкция для обеспечения лучших характеристик регулирования потока, обычно применяемая на арматуре малых диаметров. Золотник выполнен с заостренным (игольчатым) профилем и изготовлен заодно со шпинделем, который садится в отверстие седла. Резьба шпинделя выполняется с большей точностью, чем обычно, для обеспечения добротного регулирования потока (рис. 2.16).
