Курс Трубопроводная арматура. Модуль Краткий курс для менеджеров

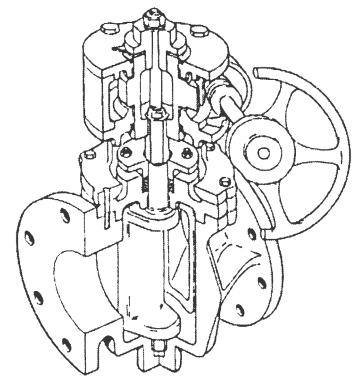

Рис. 2.28. Футерованный кран

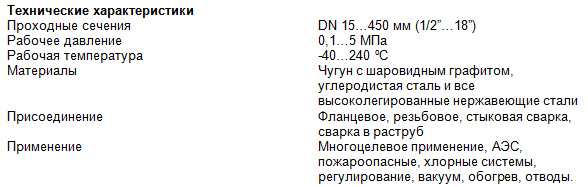

Футеровка удерживается в канавках корпуса для ее фиксации и выполняется толщиной, обычно, 3 мм по всей площади для устойчивости к абразивному износу. Если футеровка повреждена, корпус подвергается коррозии.

Эти краны обычно используются в системах, где трубы футерованы, что оказывается много экономичнее, чем в системах трубопроводов из высоколегированных сплавов, и полностью пластмассовых, которые труднее обслуживать.

Преимуществами пробковых кранов являются: поворот на 90^о между положениями «открыто» и «закрыто», защищенность уплотнительных поверхностей, простота монтажа в системе, минимальное гидравлическое сопротивление, простая и прочная конструкция, длительный срок службы. Пробковые краны являются арматурой с верхним разъемом, и пробка может быть введена в корпус без снятия крана с трубопровода.

Управление пробковыми кранами

Пробковые краны могут управляться вручную гаечным ключом, рукояткой, через редуктор или неполноповоротным приводом, приводимым в действие пневматикой, гидравликой или электричеством.

ШАРОВЫЕ КРАНЫ

В настоящее время шаровые краны, получившие развитие от традиционных кранов, укомплектованные новыми эластомерами и полимерными материалами для уплотнительных колец, стали полностью герметичными.

Другими характеристиками шаровых кранов являются минимальное гидравлическое сопротивление, низкий крутящий момент, поворот на 90⁰ между положениями «закрыто» и «открыто», низкие эксплуатационные затраты, компактная конструкция и пожаробезопасное исполнение, предусматривающее закрытие крана в случае возникновения пожара на заводе.

Краны включают корпус, шаровую пробку, шток и уплотнительные кольца (рис 2.29.).

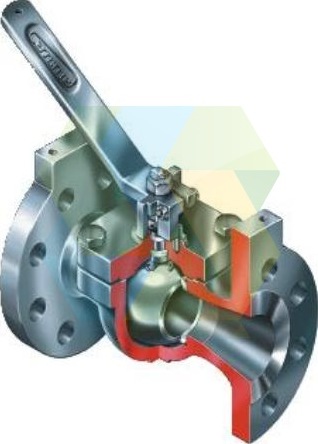

Рис 2.29. Шаровой кран

Существуют два базовых исполнения шаровых кранов – краны с плавающей пробкой, когда шар поддерживается уплотнительными кольцами, и краны с пробкой в опорах.

Последние более приемлемы для высоких давлений и больших диаметров (рис 2.30.).

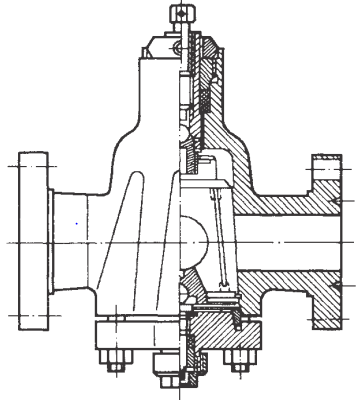

Рис. 2.30. Шаровой кран с пробкой в опорах

Шаровые краны изготавливаются также с твёрдыми металлическими уплотнительными кольцами для использования на абразивных средах, при высоких температурах, в условиях дросселирования и огнестойкости.

Применяются четыре способа установки шара в корпус в обоих базовых исполнениях.

1. Корпус выполнен с одним или двумя разъёмами и состоит из двух или трёх частей, выполняющих функции фланцев. Корпусные детали соединены болтами, расположенными вокруг них. Эта конструкция называется кранами с корпусами из двух или трёх частей.

2. Шар и уплотнительные кольца вставляются через верхний разъём. Эта конструкция называется «кран с верхним разъёмом» (top entry valve).

3. Шар и уплотнительные кольца вставляются в корпус через разъём, расположенный перпендикулярно или под углом к оси трубопровода. Эта конструкция называется «кран с вертикальным или наклонным разъёмом» (end entry valve).

4. Корпус крана заварен и не имеет разъёмов. Ремонт этих кранов может выполняться только в оснащённых специальным оборудованием мастерских (рис. 2.31).

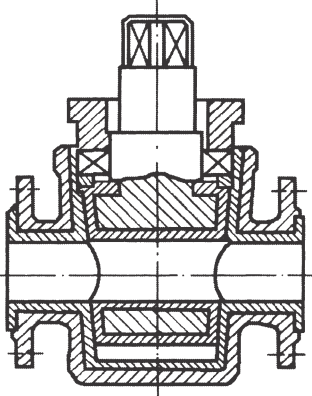

Рис. 2.31. Шаровой кран с заваренным корпусом

Краны с корпусами из двух или трёх частей имеют преимущество в простоте обслуживания и ремонта. Краны с верхним разъёмом обеспечивают условия для их обслуживания без демонтажа корпуса, что даёт им предпочтение с точки зрения безопасности и оперативности. Установка кранов исключает возможность протечек через разъёмы корпуса и их непроизвольного раскрытия при обслуживании.

Шаровые краны могут изготавливаться из проката, поковок или литья в исполнениях с одним, двумя или тремя разъёмами с резьбовыми или сварными встык или в раструб патрубками.

Шаровые краны с плавающей (поддерживаемой сёдлами) пробкой используются при низких давлениях и температурах. В кранах с пробкой в опорах нагрузка от перепада давления в закрытом положении воспринимается подшипниками опор, а не уплотнительными сёдлами. Это позволяет использовать их при существенно больших давлениях и температурах.

Шаровые краны могут изготавливаться полнопроходными или зауженными. В полнопроходных кранах диаметр проходного сечения соответствует внутреннему диаметру трубопровода. Максимальное заужение прохода (минимальное сечение) регламентировано, например, BS 5351 и приведено в табл. 2.2.

Таблица 2.2. Размеры зауженных проходов, дюймы

Материалы, обычно применяемые при изготовлении шаровых кранов, – углеродистая сталь 20Л или 25Л или сортовой прокат аналогичных марок для корпусных деталей и легированные стали марок 20Х13 и14Х17Н2 для пробок и штоков. Для применения на коррозионных или низкотемпературных средах корпуса и пробки кранов изготавливаются из нержавеющих сплавов.

Для уплотнительных колец и уплотнений по штоку используется чистый или наполненный фторопласт как химически стойкий, так и обладающий низким коэффициентом трения (менее 0,1). Однако, фторопласт теряет свои свойства при температурах выше 100 °С, а при температуре 230 °С его стойкость падает до 0. Это вынудило использовать графики зависимости рабочего давления от температуры для мягких уплотнений кранов. Указанная зависимость для чистого фторопласта регламентирована BS 5351 (рис. 2.32.)

Рис. 2.32. Зависимость рабочего давления в шаровых кранах

с уплотнениями из фторопласта от температуры

A -2"; B -3…4"; C -6…8"; D – 10…12"

Нейлоны, полиэстер – кетоны (РЕЕК), флубон, и другие модификации фторопласта, графитовые уплотнения, обычно терморасширенный графит, – используются для повышения стойкости при высоких давлениях и температурах.

Полностью футерованные шаровые краны, как и пробковые краны, изготавливаются для сильноагрессивных рабочих сред. Все соприкасающиеся со средой поверхности защищены фторуглеродным покрытием.

Шар может также быть полностью футерованным или изготовленным из твёрдой керамики. При этом он обеспечивает меньший крутящий момент по сравнению с футерованными пробковыми кранами. Как и в футерованных пробковых кранах, если покрытие будет повреждено, ресурс незащищённого металлического корпуса существенно снижается.

Шаровые краны с мягкими уплотнительными кольцами могут использоваться для регулирования только с малыми перепадами давления. В противном случае высокая скорость среды быстро разрушает уплотнительные кольца. При необходимости использования кранов для регулирования с большими перепадами давления и высокими скоростями рабочих сред применяются металлические уплотнительные кольца и твёрдые покрытия шаров.
