Курс Трубопроводная арматура. Модуль Краткий курс для менеджеров

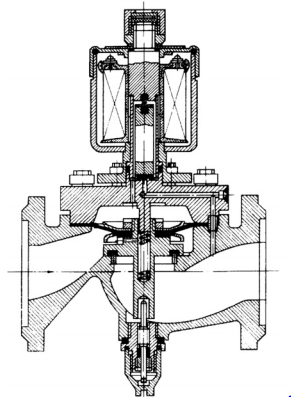

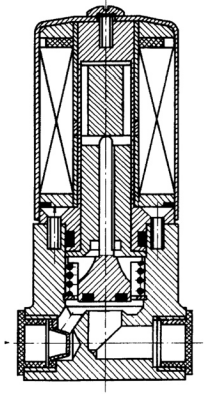

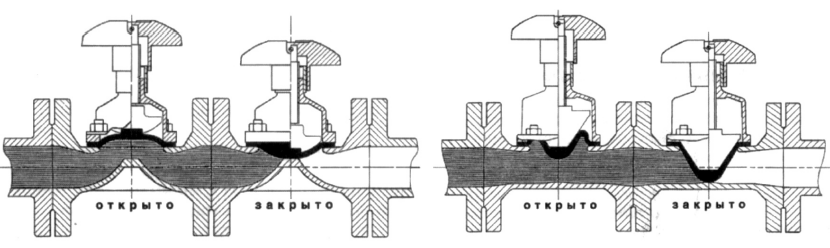

Поскольку диафрагма изолирует движущиеся детали от воздействия рабочих сред, крышка может быть изготовлена из чугуна или чугуна с покрытием для большинства условий применений. Это также позволяет эффективно применять клапаны для управления агрессивными средами, включая как коррозионные, так и нейтральные. Благодаря этому, клапаны используются в широком диапазоне промышленных технологий, включая химическую, пищевую, фармацевтическую, биотехнологическую, нефтяную, газовую, горную, нефте- и газоперерабатывающую промышленность, на производстве целлюлозы и бумаги, в водоснабжении и энергетике.

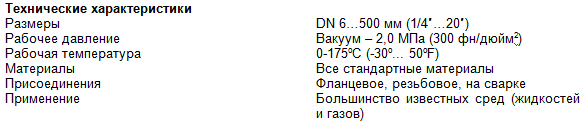

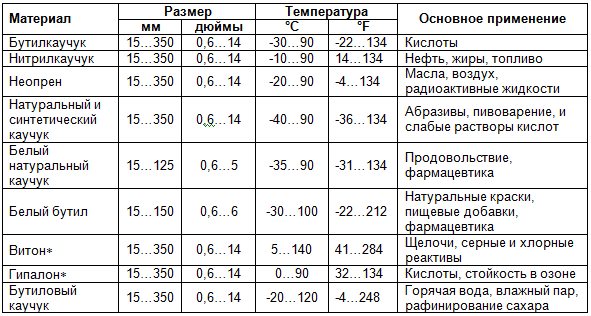

Табл. 2.1. Материал мембран для разных применений

* Торговая марка Дю Понт

2.1.2. Арматура с вращающимся движением штока

ПРОБКОВЫЕ КРАНЫ

Название кран пробковый или просто кран дано старейшему виду арматуры, состоящему из корпуса с коническим или, много реже, цилиндрическим посадочным отверстием, в котором установлена пробка. Термин «пробковый кран» относится и к шаровым кранам. Обычно пробковыми кранами называют только конусные и цилиндрические краны.

В пробке имеется сквозное отверстие, положение которого относительно проходных отверстий в корпусе определяет степень открытия и расхода среды через кран. Положения пробки, отличающиеся на 90^о, определяют полное открытие или закрытие потока среды. Краны, как и другие поворотные конструкции арматуры, требуют минимального объема для монтажа, просты в управлении, обладают быстрым срабатыванием и создают относительно небольшие искажения потока (турбулентность).

Падение давления в кране небольшое, и краны легко выполняются многоходовыми. Краны используются во всех отраслях промышленности в условиях, где закрытие при низких температурах допустимо, и полости в арматуре незначительны.

Существует много модификаций и конструкций кранов:

1. Краны без смазки, в которых можно конструктивно обеспечить низкое усилие трения между поверхностями пробки и корпуса.

2. Краны со смазкой, в которых специальная смазка-уплотнитель может вводиться при периодическом обслуживании под давлением между уплотнительными поверхностями пробки и корпуса.

Они могут быть далее классифицированы по конфигурации пробки и патрубков как:

1. Полнопроходные цилиндрические – с полной площадью круглого отверстия как в пробке, так и в корпусе.

2. Прямоугольные – с прямоугольными отверстиями в корпусе и пробке.

3. Зауженные – когда площадь отверстия в пробке меньше площади стандартных трубопроводов.

4. Ромбовидные – когда отверстие в пробке выполнено ромбовидной формы.

5. Многоходовые – с тремя или более патрубками, используемые главным образом для отвода или перемещения среды.

6. Эксцентриковые – объединяющие половину пробки для прямого пропуска среды с высокой пропускной способностью и односторонним герметичным закрытием.

Краны изготавливаются из различных материалов, а именно: бронза, латунь, углеродистая и нержавеющая стали, наряду со сплавами и полимерами. Существуют также полно проходные краны, где все контактирующие со средой поверхности покрыты фторопластом или плавким графитом для высококоррозионных и токсичных сред.

Несмазываемые краны

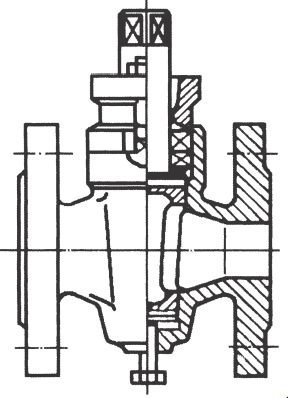

Это наиболее простая конструкция кранов, широко используемая в химической и нефтехимической промышленности, где смазки неприменимы. Подтягиваемый сальник или подпружиненная пробка уменьшают износ и облегчают управление. Конические или параллельные пробки гарантируют управление без заеданий с обеспеченным посадочным усилием и требуют меньшего технического обслуживания. Самосмазывающиеся свойства пластиков, например, фторопласта, делают краны особо привлекательными для применений, где обычные смазки для арматуры недопустимы (рис. 2.23.).

Рис. 2.23. Кран конический

Вариант крана без смазки изображен на рис. 2.24., где пробка имеет форму двух сегментов, соединенных в нескольких местах и образующих упругую уплотнительную конструкцию, которая прижимается к корпусу крана.

Рис. 2.24. Кран конический двухсегментный

Пробка выполнена заодно со штоком крана и может подниматься и опускаться при повороте на 90^о с использованием специального управляющего устройства. Эта конструкция устраняет износ уплотнения, является полностью пожаростойкой и герметичной во входном и выходном патрубках, таким образом, обеспечивая «двойной» дренаж в закрытом положении.

Краны со смазкой

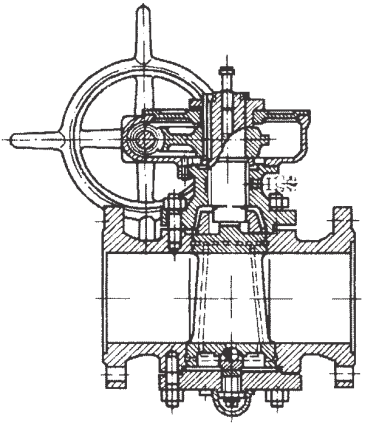

Это конструкция широко используется в области нефтепродуктов, распределительных и очистных установках до давления 4,2 МПа бывают с конусными или цилиндрическими патрубками (рис. 2.25.).

Рис. 2.25. Кран со смазкой

Уплотнительная смазка выпрыскивается под давлением в зазор между уплотнительными поверхностями корпуса и пробки. Она продавливается через невозвратный клапан посредством винтовой пресс-масленки для консистентной смазки и достигает уплотнительных поверхностей через систему трубок или канавок в пробке и корпусе. Смазка устраняет негерметичность между пробкой и корпусом и защищает уплотнительные поверхности от коррозии и эрозии. Уплотнительные поверхности могут также покрываться фторопластом для обеспечения заданных технических характеристик.

Уравновешенные конусные краны

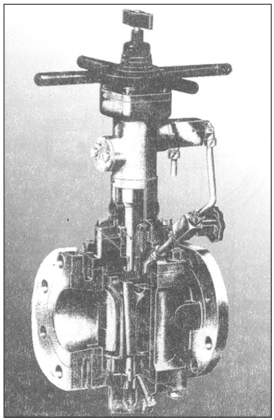

Давление среды в обычных конусных кранах в открытом положении может распространиться в полость под пробкой. При этих условиях результирующая сила будет действовать на пробку в сторону камеры, вызывая заклинивание крана. Уравновешенные конусные краны спроектированы так, чтобы использовать давление в трубопроводе для уравновешивания сил в кране (рис. 2.26.).

Рис. 2.26. Уравновешенный конический кран

Уравновешивающая система содержит два отверстия в пробке для соединения полостей над и под пробкой с давлением в системе. Через соединительную линию давление под малым торцом пробки уравновешивается возникающим усилием и предотвращает блокировку пробки, но необходимо регулярно подавать смазку для обеспечения полного поворота пробки.

Эксцентриковые краны

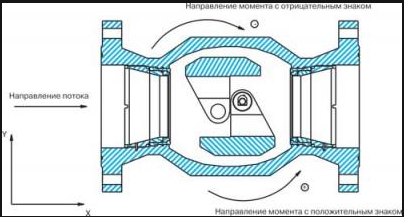

Эти краны используются во многих системах промышленных трубопроводов, включая системы водоподачи и отвода сточных вод, и способны изменять упругость пробки для обеспечения герметичного закрытия без использования уплотнительной смазки. Когда проход закрывается, уплотнительная поверхность пробки перемещается без трения об уплотнительную поверхность корпуса. Это устраняет заедание и износ, и краны используются на неочищенных сточных водах, воздухе, в водоснабжении, на газопроводах, мелкозернистых фракциях и всех других видах пульпы (рис 2.27.).

Рис. 2.27. Эксцентриковый кран

Футерованные краны

Для исключения высоколегированных сплавов и повышения стойкости к коррозии, краны могут изготавливаться из относительно недорого чугуна, при этом внутренние поверхности корпуса и пробки, полностью выполняются покрытыми тефлоном. Это делает краны применимыми на всех агрессивных средах с незначительными затратами (рис. 2.28.).
