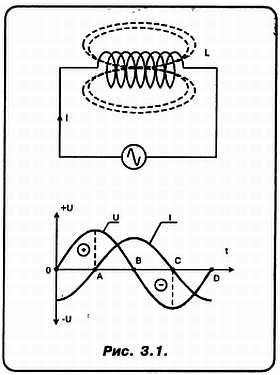

Но вот напряжение генератора становится отрицательным. И отношение U/t — уменьшается! Ток I по-прежнему положителен, но его величина падает, становясь равной нулю в точке С. В тоже время в этой точке амплитуда отрицательной полуволны напряжения максимальна! Но когда на участке CD амплитуда напряжения падает, генерируемый электромагнитным полем индуктивности ток I возрастает, но теперь этот ток имеет отрицательную полярность, поскольку он препятствует спаданию напряжения на индуктивности до нуля!
«Н»: Если я правильно
«А»: Ну конечно. В этом случае это явление именуется как САМОИНДУКЦИЯ!
«Н»: Я вспоминаю твой рассказ о временах Пунических войн! Помнишь, ты рассказывал о римском сенаторе, который свои выступления в сенате на тему о проблемах римского плебса, на тему об улучшении торговли, благоустройстве дорог и так далее, заканчивал всегда одной и той же фразой!..
«А»: «Карфаген должен быть разрушен!»? То есть ты снова намекаешь на то, какое отношение все наши рассуждения об удивительных свойствах индуктивностей и емкостей имеют к электронике?
«Н»: Ты прав, о высокочтительный друг мой!
«А»: А вот ты, Незнайкин, не совсем! Только теперь мы подошли к самому интересному. Как ты думаешь… А впрочем, я виноват в том что мы еще ничего не сказали о том, что является основной единицей индуктивности. Так вот, в качестве таковой принят ОДИН ГЕНРИ.
1 ГЕНРИ — это такая индуктивность, при которой изменение напряжение на ее выводах на 1 вольт в течении 1 секунды вызывает появление противодействующего такому изменению тока, равного 1 амперу. Заметим, что вообще 1 генри — это исключительно большая индуктивность, которая нигде не встречается. Поэтому в ходу более мелкие единицы:
1 генри = 1000 миллигенри = 1000000 микрогенри.
А теперь — последнее, Незнайкин! Как мы ранее уже могли убедиться, поскольку при приложении напряжения к индуктивности (из-за присущей ей инерции) происходит отставание тока от напряжения, то говорят, что ток отстает по фазе. Любопытно, что для емкости, ток опережает по фазе напряжение! А теперь — вопросы.
«Н»: Ты как-то употребил в разговоре выражение — реактивное сопротивление! Что же это такое и присуще ли оно только емкости?
«А»: Нет, не только! Индуктивность тоже характеризуется реактивным сопротивлением. В самом общем смысле этот термин означает, что реактивная мощность, равная произведению мгновенного значения емкостного (или индуктивного) тока на напряжение не преобразуется в тепло! Поскольку она затрачивается не на увеличение амплитуды тепловых колебаний атомов кристаллической решетки, как в случае активного сопротивления, а на изменение интенсивности электромагнитного поля (в индуктивности) или на поляризацию диполей изолятора (в конденсаторе). А это, практически, не носит теплового характера…
«Н»: Все это дьявольски интересно!
«А»: Еще бы!.. Но в мире слишком много интересного, поверь! А потому не хочешь ли немного пожонглировать?
«Н»: Соскучился по цирку? Что предпочитаешь?… Шары, мячи… Может тарелки?…
«А»: Расслабься! Посуда останется целой, ручаюсь… И жонглировать мы будем не тарелками или шарами, а… резисторами, конденсаторами и индуктивностями! Причем на бумаге!..
«Н»: Как это… как это… как это?..
«А»: Очень просто. Мы «разрисуем» целый ряд «простеньких» схемок, состоящих из различных комбинаций R, L
и С. После чего ознакомимся с их свойствами… Итак, начнем вот с чего (см. рис. 3.2)… По глазам твоим вижу, Незнайкин, что ты хочешь меня о чем-то спросить!«Н»: А то нет?! Ты мне столько рассказывал, что электрические цепи должны быть замкнуты… А что нарисовал?
«А»: Тебя смущает, что точки А и В не соединены между собой? Не сомневайся — превосходно соединены! Эти вот значки, напоминающие «перекладины», «гребешки» и «щеточки», символизируют, ласкающий слух радистов, термин — ЗАЗЕМЛЕНИЕ или КОРПУС!
Реально эти точки всегда располагаются на обшей металлической шине или массивном проводнике. Поэтому, чтобы не загромождать принципиальные электрические схемы, условились общий проводник (провод) или корпус не изображать, а пользоваться особыми условными обозначениями. Один из вариантов таких обозначений ты и наблюдаешь!
А теперь, маэстро, ваш выход! Прошу зарисовать АЧХ как для схемы рис. 3.2, а, так и для схемы рис. 3.2, б.
< image l:href="#"/>«Н»: «Извольте, я готов…, но я в большой надежде, что термин АЧХ… мне разъясните прежде?»
«А»: Вот ты уже, Незнайкин, стихами заговорил!.. АЧХ — это аббревиатура, которая расшифровывается как АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА! Ее смысл — наглядно показать, как изменяется напряжение в какой-либо точке в зависимости от частоты генератора переменного напряжения.
«Н»: Так частота генератора переменного напряжения НЕПОСТОЯННАЯ величина?
«А»: Ну конечно!.. А то чего ради мы потратили столько времени и усилий, вникая в суть индуктивностей и емкостей?
«Н»: Будет лучше, если ты изобразишь это графически!
«А»: Ладно!.. Я рисую график! Ординате присваиваю обозначение А, тогда абсциссе — f. По английски f — friquensi — (частота) (см. рис. 3.3)! Тогда А, соответственно, амплитуда.
Пусть амплитуда переменного напряжения, генерируемого источником, постоянна и равна U для любой из генерируемых частот. При f = 0, то есть в нашем случае U просто некоторое постоянное напряжение. Соответственно, в точке D (рис. 3.2, а) установится напряжение, равное U. Эта точка на графике обозначена, как «а».
Повысим частоту генератора до f1. Естественно, что это приведет к заряду (или разряду в зависимости от полупериода) конденсатора С. Но в этом случае зарядно-разрядный ток, проходя по резистору R, создает на нем соответствующее падение напряжения. Поэтому теперь напряжение в точке D будет меньше, чем U. На графике это соответствует точке «б».
