Кстати, разновидность катушки Румкорфа используется и в наше время в системе зажигания автомобилей!

Ток батареи, проходя через обмотку I, намагничивает ее железный сердечник. Он притягивает подвижной контакт К и… цепь разрывается. Магнитное поле исчезает и контакт замыкается снова. Весь процесс проходит с частотой нескольких сотен герц.

В момент размыкания цепи происходит следующее. ЭДС самоиндукции, возникающая в обмотках индукционной катушки L, пропорциональна скорости изменения магнитного потока. Эта скорость достаточно велика! В результате на выводах обмотки I возникает импульс напряжения в ДЕСЯТКИ РАЗ ПРЕВЫШАЮЩИЙ по амплитуде напряжение батареи! А поскольку обмотка II содержит гораздо больше витков, то на ее выводах напряжение достигает нескольких десятков тысяч вольт! Конденсатор С заряжается до такого же напряжения. Искровой промежуток S регулировался так, чтобы он пробивался при напряжении, близком к максимально развиваемому катушкой!

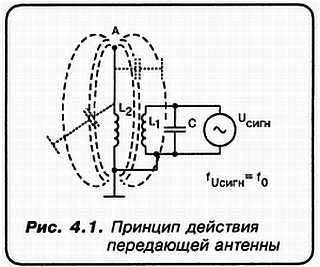

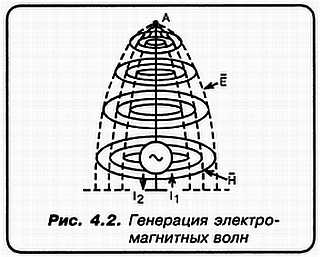

Проскочившая искра замыкает цепь LC — контура и в нем возникает серия затухающих колебаний. Стремясь повысить частоту колебаний. Герц довел длину волны до трех десятков метров! Русский физик Лебедев сконструировал вибратор на длину волны ТРИ САНТИМЕТРА!

Вот почему первым сообщением Попова было имя Генриха Герца!

«А»: Вы имеете в виду Александра Степановича Попова!?

«С»: Разумеется, потому что именно преподавателю минных офицерских классов в Кронштадте А. С. Попову удалось сконструировать приемник электромагнитных волн, обладающий достаточной для практических целей чувствительностью!

«Н»: А как был устроен приемник Попова?

«С»: Очень изобретательно, как на то время! В приемной цепи Попов использовал «КОГЕРЕР». Это устройство изобрел незадолго до экспериментов Попова француз Бранли!..

КОГЕРЕР представлял из себя стеклянную трубку с двумя выводами, между которыми были засыпаны мелкие железные опилки. Из-за тонкого слоя окиси, содержащегося всегда на поверхности железных опилок, сопротивление КОГЕРЕРА — велико! Но только до того момента, пока на его выводы не подано высокое напряжение. Безразлично, постоянное или переменное!

«А»: Но ведь через обмотки реле Р1 напряжение батареи подается на КОГЕРЕР постоянно (см. рис. 5.2)?

«С»: Это действительно так! Но напряжения батареи недостаточно, чтобы «заработал» КОГЕРЕР. Через антенну А на него подается еще и высокочастотное напряжение. Именно оно приводит к тому, что опилки, как бы «слипаются» и сопротивление КОГЕРЕРА резко падает! При этом срабатывает реле Р1, притягивая якорь Я1. В этом случае замыкается контакт К1. Следовательно, срабатывает реле Р2, притягивая к себе якорь Я2. При этом разрывается силовая цепь посредством контакта К2. Через реле Р2 перестает протекать ток и под действием механической пружины Я2 возвращается в первоначальное положение.

Не только наличие антенны являлось важнейшим элементом приемника Попова, но и релейный усилитель постоянного тока также! Поскольку относительно слабый ток через когерер приводил в действие чувствительное реле Р1, контакты которого замыкали цепь электрического звонка.

«Н»: Но если исходить из этого рисунка, уважаемый Спец, то создается впечатление, что молоточек лупил не только по чашечке звонка, но еще и прямо по когереру!?

«С»: Атак оно и было! Именно таким образом КОГЕРЕР автоматически встряхивался после приема каждого электромагнитного импульса! И был готов к приему следующего!

Но заметьте, что в приборе Попова применяется и ЗАЗЕМЛЕНИЕ!

«А»: Я где-то читал, что приемник Попова называли «грозоотметчик»?

«С»: Это сам Попов так его назвал! С подключением наружной антенны удалось регистрировать грозы на расстояниях до 30 километров. Вот это устройство, а мы уже разобрали принцип его действия, А. С. Попов и продемонстрировал 7 мая 1895 года на заседании Русского Императорского физико-химического общества!

В дальнейшем было обнаружено, что КОГЕРЕР обладает детекторным эффектом, а для приема с 1899 г. стали использовать головные телефоны. В последующих опытах было замечено, что чувствительность приемника к слабым сигналам значительно возрастала, если с приемником был связан собственный, даже маломощный генератор! Настроенный на частоту, близкую к частоте принимаемого сигнала!

Собственный генератор получил наименование — ГЕТЕРОДИН. А сам приемник получил название — ГЕТЕРОДИННЫЙ.

25 октября 1906 года американский инженер Ли де Форест подал заявку на выдачу ему патента. Речь в нем шла о знаменитом «АУДИОНЕ»! То есть о трехэлектродной вакуумной лампе-усилителе! Хотя, если говорить строго, первые «аудионы» усиливали амплитуду входного напряжения меньше, чем в два раза! Шесть лет тяжких трудов ушло на то, чтобы «аудион» стал действительно усилителем!

В 1912 г майор — американец Эдвин Армстронг создал на основе «аудиона» электронный генератор незатухающих одночастотных колебаний. Я подчеркиваю — ОДНОЧАСТОТНЫХ!

«А»: Это потому, что искровые передатчики (генераторы) не обладали этим свойством?

«С»: Да, искровая техника этим свойством не обладала! Там можно было говорить только о некотором спектре частот!

Итак, генераторы Армстронга, а также Фореста и Александра Мейснера позволили получать чистые непрерывные синусоидальные сигналы! Вот схема лампового автогенератора на рис. 5.3.

«Н»: На схеме колебательного контура показан конденсатор со стрелкой! Это значит — переменный?

«А»: Мы, Незнайкин, ещё будем говорить на этот счет подробно! А что означает двойная стрелка между катушками, ты понимаешь?

«Н»: Не совсем, если честно!

«А»: А между тем это символизирует, что взаимное расположение этих обмоток можно изменять механическим регулированием!..

«С»: Ну что, идем дальше? В 1915 г. появились электронные лампы с высоким вакуумом. Эти лампы обеспечили возможность создания не только генераторов незатухающих колебаний, но также и усилителей слабых сигналов!

Поэтому в практику прочно вошли так называемые ПРИЕМНИКИ ПРЯМОГО УСИЛЕНИЯ. Но еще прежде них — ДЕТЕКТОРНЫЕ. Эго я рассказываю прежде всего для тебя, Незнайкин!

«Н»: Спасибо, большое спасибо!.. Но если бы к тому же я ясно представлял себе, что такое вообще ДЕТЕКТОРНЫЙ приемник!?..

«С»: Дорогой Аматор! Так вы не рассматривали процессы детектирования?…

«А»: Так судьба сложилась!.. Мы просто не успели этого сделать!

«С»: Но обойти этот вопрос молчанием мы не можем!

«Н»: Но как бы там ни было, КОГЕРЕР для этого сейчас уже не применяют?

«С»: КОГЕРЕР ушел в историю! Но, как говорится, «король умер — да здравствует король!» Вместо КОГЕРЕРА в современной радиотехнике используется КОГЕ…РЕНТНЫЙ ДЕТЕКТОР!

«Н»: Расскажите сначала об обычном!

«С»: «Вы просите песен? Их есть у меня!» А ну-ка, скажите мне, какой спектр или лучше диапазон частот занимает обыкновенная человеческая речь?
