Легкий танк «Ха-го»

В башне устанавливалась 37-мм пушка Тип 94 с длиной ствола 37 калибров, с клиновым затвором. Как и многие другие танковые пушки тех лет, по стволу и выстрелу она была унифицирована с противотанковой, а именно — 37-мм пушкой Тип 94 арсенала в Осака. Снаряд массой 0,7 кг при начальной скорости 575 м/с пробивал по нормали броню толщиной 35 мм с расстояния 300 м. Крепление пушки в маске на вертикальных и горизонтальных цапфах допускало качание относительно башни как в вертикальной, так и в горизонтальной плоскости. Грубое наведение по горизонтали осуществлялось поворотом башни, точное — доворотом пушки. Маховик механизма поворота башни располагался под левой рукой командира танка. Противооткатные устройства пушки закрывались бронекоробом. Маска пушки закрывалась рамкой, крепившейся к башне болтами.

37-мм пушка Тип 94

37-мм пушка Тип 94. Фото из отчета Абердинского полигона, 1945 год

В корпусе, в выступающей передней рубке, крепился лобовой 6,5-мм танковый пулемет Тип 91, созданный под патрон 6,5x51 SR на основе ручного пулемета Тип 11. Пулемет имел автоматику, работавшую за счет отвода газов, запирание канала ствола — вертикально перемещающимся клином затвора, питание — из бункера, снаряжавшегося стандартными винтовочными обоймами. Воздушное охлаждение ствола улучшал радиатор с поперечным оребрением. Спусковой механизм, допускавший ведение только автоматического огня, имел флажковый предохранитель. Для увеличения боевой скорострельности на танковом пулемете ствол сделали быстросменным, а емкость бункера увеличили до 50 патронов. Но это не прибавляло удобства заряжания, особенно в тесном пространстве танка. Темп стрельбы составил 500 — 600 выстр./мин. При длине ствола 490 мм масса пулемета достигла 11 кг. Пулемет снабжался пистолетной рукояткой и оптическим прицелом с 5-кратным увеличением. Тип 91 с оптическим прицелом и прикладом мог ставиться на сошку, но в качестве ручного успеха не имел из-за своей громоздкости. Установку пулемета из-за формы щита и сравнительно больших углов вертикальной и горизонтальной наводки иногда неточно называют «шаровой». На самом деле она была устроена иначе. Жестко надетая на пулемет втулка могла поворачиваться вокруг вертикальной и горизонтальной осей, а внешняя сферическая опора установки служила подвижным щитом. Опора могла занимать три фиксированных положения, за счет чего регулировались углы склонения и возвышения. Снаружи установка закрывалась накладным щитком, крепившимся к бронелисту болтами. Выступающая часть ствола защищалась бронекожухом.

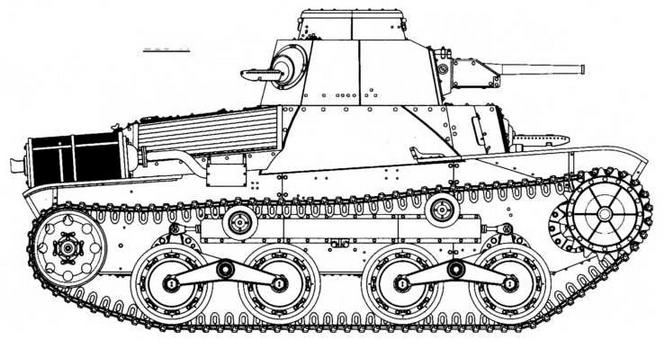

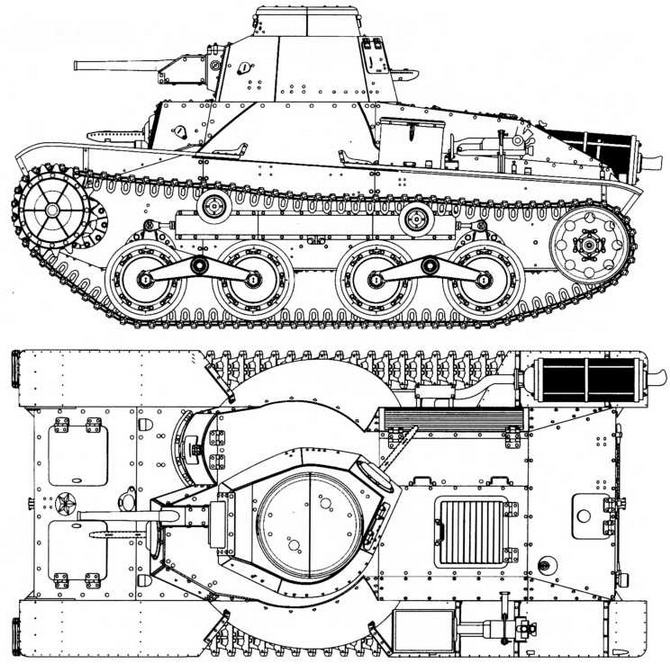

Тип 95 «Ха-го»

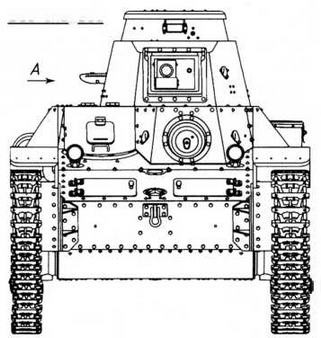

Вид спереди

Вид сзади

Вид А

Корпус танка собирался из катаных броневых листов на каркасе с помощью болтов и заклепок с пулестойкими головками. Объем подбашенной коробки был несколько увеличен с помощью конических надгусеничных ниш. Башня — цилиндрическая, клепаносварной конструкции. Дабы снизить поражение экипажа осколками брони и уменьшить травмы от ударов, с внутренней стороны корпуса крепили асбестовый «подбой». В левом борту башни и по бокам рубки пулеметчика имелись лючки для стрельбы из личного оружия со сдвижными броневыми заслонками. Выгнутая крышка люка механика-водителя откидывалась вперед-вверх; в ней прорезался смотровой лючок, который имел свою крышу. В крышке смотрового лючка и по бокам от него прорезались вертикальные и горизонтальные смотровые щели — таким образом старались сохранить обзор при колебаниях машины. Башня снабжалась куполом со смотровыми щелями и круглым двухстворчатым люком. Края крыши купола загибались вниз, прикрывая вентиляционные отверстия. Конструкция купола, как и установка пушки, напоминала несколько улучшенные элементы башни французского FT-18 «Рено». Но в целом и способ сборки корпуса, и «смотровые приборы» были анахронизмом.

В задней части корпуса вдоль правого борта устанавливался двухтактный дизельный двигатель. Его выбор объяснялся экономичностью (проблема топлива оставалась для Японии острой на всем протяжении войны) и относительно небольшими размерами. По сравнению с четырехтактным, двухтактный дизель обещал значительное, на 50 — 70%, увеличение мощности при равных литраже и числе оборотов. А меньшая доля тепла, отводимого в систему охлаждения, позволяла обойтись воздушным охлаждением и уменьшить размеры силовой установки. Ко времени появления танка Тип 95 в Японии достаточно продвинулись работы над двухтактными дизелями различного назначения — судовыми, танковыми. Дизель, принятый для легкого танка Тип 95, ранее уже был опробован на среднем танке Тип 89 «Оцу». Удельная мощность 16,2 л.с./т обеспечивала танку Тип 95 неплохую подвижность. Выхлопная труба двигателя с глушителем выводилась вдоль правого борта корпуса. Слева от двигателя устанавливались топливный и масляный баки.

Коленчатый вал соединялся с коробкой передач. Вращение на агрегаты трансмиссии в передней части корпуса передавалось карданным валом, проходившим по оси танка. Механизмом поворота служили бортовые фрикционы. Бортовые передачи монтировались в выступающих картерах в передней части корпуса. Для доступа к двигателю имелся люк в правом борту кормы с откидной крышкой-жалюзи. К бакам вел люк в крыше кормы корпуса слева. Для обслуживания бортовых фрикционов и передач в верхнем лобовом листе прорезались два лючка с откидными вбок крышками.

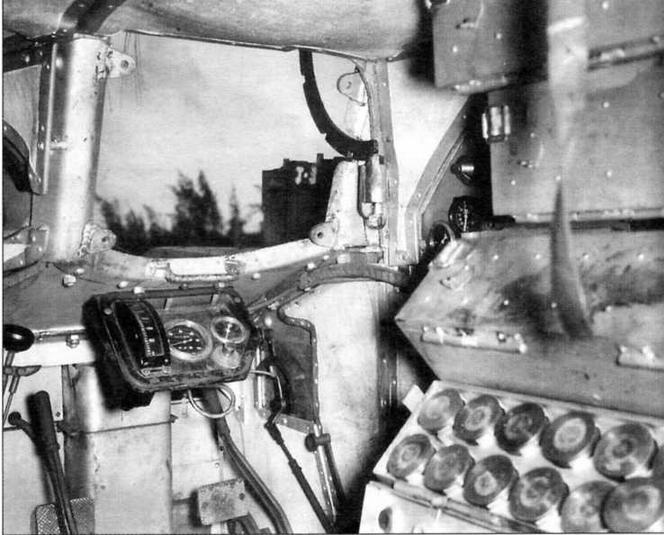

Место механика-водителя в танке «Ха-го». Под открытым посадочным люком установлен щиток контрольных приборов, второй щиток размещен справа за укладкой боеприпасов. На переднем плане справа — стеллажи со снарядами, крышка нижнего откинута и видны донышки гильз 37-мм выстрелов

Легкий танк «Ха-го» на Абердинском полигоне. Установка курсового пулемета заглушена. В крышке люка механика-водителя хорошо видны горизонтальные и вертикальные смотровые щели

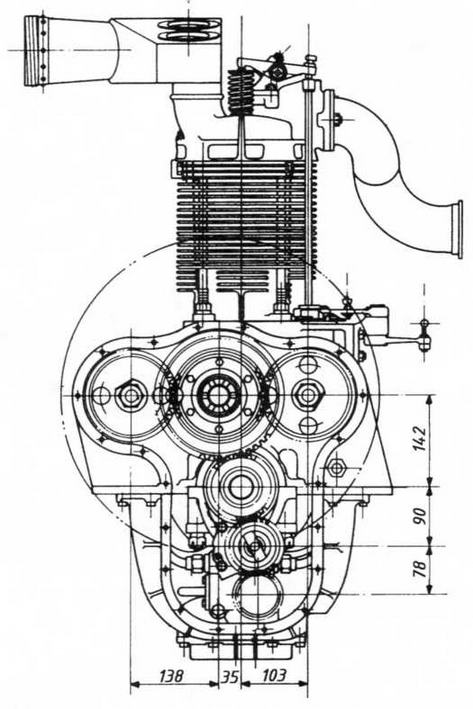

Дизельный двигатель танка «Ха-го»

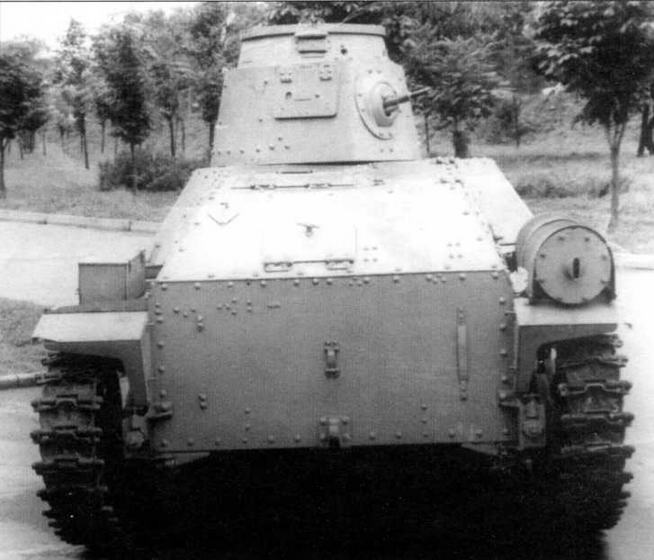

Танк «Ха-го», вид с кормы. На левой надгусеничной полке установлен ящик ЗИП, на правой — глушитель. На фото — машина из экспозиции Музея Великой Отечественной войны в Москве

Тактико-технические характеристики легкого танка Тип 2595 «Ха-го»

Год принятия на вооружение	1935
Масса, т	7,4
Экипаж, чел.	3
Высота, м	2,28
Длина, м	4,38
Ширина, м	2,07
Клиренс, м	0,4
Толщина брони, мм: корпус башня	12 — 6 12
Вооружение:
орудие	37-мм пушка Тип 94
пулеметы	2x6,5-мм Тип 91
Боекомплект:
выстрелов	75
патронов	3300
Двигатель:
марка	«Мицубиси» A (N) 6120 VD
тип	дизельный
число цилиндров	6
охлаждение	воздушное
мощность, л.с. при 1800 об/мин	120
Трансмиссия	редуктор,коробка передач (4 + 1), карданный вал, одноступенчатые бортовые редукторы
Механизм поворота	бортовые фрикционы
Подвеска	типа Хара
Тип гусеницы	металлическая, мелкозвенчатая, с открытым шарниром и одним гребнем
Количество траков в цепи	97
Тип зацепления	цевочное
Ширина трака, мм	250
Шаг трака, мм	95
Максимальная скорость, км/ч	40
Запас хода, км	210
Преодолеваемый подъем, град.	30
Ширина преодолеваемого рва, м	2,0
Глубина брода, м	1,0

Ходовая часть включала на борт четыре опорных катка и два поддерживающих ролика. На танке использовали подвеску, разработанную японским инженером-майором (впоследствии генерал-майором) Томно Хара и ранее опробованную на малых танках. Опорные катки были сблокированы по два на симметричных качающихся балансирах. Балансир шарнирно крепился на длинном плече Г-образного рычага, ось которого фиксировалась на борту корпуса. Короткое плечо рычага имело шарнирное соединение с горизонтальной тягой. Тяга через тарель взаимодействовала со спиральной (винтовой) пружиной, укрытой в трубе, приклепанной к борту корпуса. Такая конструкция подвески («подвеска типа Хара»), сочетавшая энергоемкость и большой динамический ход опорных катков, использовалась на большинстве японских серийных танков 1930 — 1940-х гг. Правда, сами элементы подвески имели относительно большую массу. Отсутствие амортизаторов сводило на нет многие достоинства подвески и компоновочной схемы с расположением башни в середине корпуса — прицельная стрельба из танка с ходу была практически невозможна, а с коротких остановок сильно затруднена из-за значительных продольных колебаний. Опорные катки и поддерживающие ролики на танке Тип 95 — сдвоенные, обрезиненные. Ведущее колесо — переднего расположения. Крепление штампованного необрезиненного направляющего колеса включало винтовой механизм регулировки натяжения гусениц. Мелкозвенчатая гусеница цевочного зацепления была составлена из металлических скелетообразных траков, каждый из которых имел центральный гребень и развитый грунтозацеп. Зацепление траков гусеницы зубьями ведущего колеса производилось за края грунтозацепов. Вынос направляющих и ведущих колес за обводы корпуса увеличивал длину опорной поверхности гусениц и проходимость танка. Для связи с механиком- водителем командир танка снабжался переговорной трубой — «танкофоном». Средств внешней связи не было, сигналы подавались флажками. На верхнем лобовом листе устанавливались две фары. Спереди и сзади корпуса предусматривались буксирные серьги. Буксирные тросы обычно укладывали на кормовом листе корпуса. У кормовой части на левой надгусеничной полке крепились ящики ЗИП и домкрат.

В целом Тип 95 был оригинальной разработкой и свидетельствовал о стремлении совместить качества танка непосредственной поддержки пехоты с хорошей подвижностью.

Общая компоновка и ряд конструктивных особенностей «Ха-го» были впоследствии использованы при разработке среднего танка Тип 97 «Чи-ха». Шасси Тип 95 использовалось для ряда опытных образцов машин, его ходовая часть была применена в небронированном транспортере-тягаче Тип 98.

Тип 95 «Ха-го» с «маньчжурской» подвеской

Модификации «Ха-го»

Опыт эксплуатации танков Тип 95 в сложных условиях Маньчжурии потребовал усиления ходовой части. В результате появилась так называемая «маньчжурская» модификация. На измененных треугольных балансирах подвески между опорными катками поместили дополнительные катки меньшего диаметра, слегка приподнятые над опорной поверхностью. При движении по мягкому грунту дополнительный каток обеспечивал лучшее распределение удельного давления, а на твердых каменистых грунтах смягчал удары и облегчал работу резиновых шин основных опорных катков. Один танк «Ха-го» с такой подвеской, захваченный 3 июля 1939 г. на Халхин-Голе советской 11-й танковой бригадой, был доставлен в подмосковную Кубинку на Научно-испытательный полигон автобронетанковой техники, где его испытали зимой 1939/40 г. Видимо, поэтому «маньчжурская» подвеска упоминалась в нашей литературе как стандартная для «Ха-го» (или «Мицубиси-95» — так его одно время называли в советских источниках).

В 1938 г. «Ха-го» перевооружили удлиненной 37-мм пушкой Тип 97 с начальной скоростью снаряда 675 м/с. Отдельно от пушки, справа сзади, в башне устанавливался пулемет, из-за чего башня оказалась несимметричной в плане. Поскольку командир находился в тесном пространстве между левым бортом башни и казенником пушки, управлять башенным пулеметом ему было неудобно. В связи с общим изменением ружейно-пулеметного калибра в японской армии танк перевооружили 7,7-мм пулеметами Тип 97.

Этот танковый пулемет разрабатывался одновременно с ручным под патрон 7,7x58SR, с использованием элементов чешского пулемета ZB-26. Тип 97 имел газовый двигатель автоматики и запирание канала ствола перекосом затвора. Длина ствола — 711 мм, масса — 15,4 кг, темп стрельбы 500 выстр./мин, коробчатый магазин на 30 патронов крепился сверху. Спусковой механизм допускал только автоматический огонь и имел флажковый предохранитель. Пулемет снабжался регулируемым прикладом с амортизатором, съемным оптическим (с 1,5-кратным увеличением) и механическим секторным прицепами, а также брезентовым мешком-гильзосборником. Для использования его в качестве ручного в танке возилась съемная сошка. Расположенный сверху магазин ограничивал углы вертикальной наводки, а легкий ствол не допускал ведениг интенсивного огня.
