Легкий танк «Ха-го»
Шрифт:
В ходе войны японские военные логично отдавали предпочтение машинам среднего класса. Уже в 1943 г. основную массу выпущенных в Японии танков и САУ составили средние. Вот только объемы производства бронетанковой техники в это время начали резко уменьшаться. Поэтому роль легких танков в боевых действиях оставалась значительной. Это требовало дополнительных мер повышения их защищенности. Так, в 1944 — 1945 гг. встречались «Ха-го» со смонтированными на левом борту башни дымовыми гранатометами.

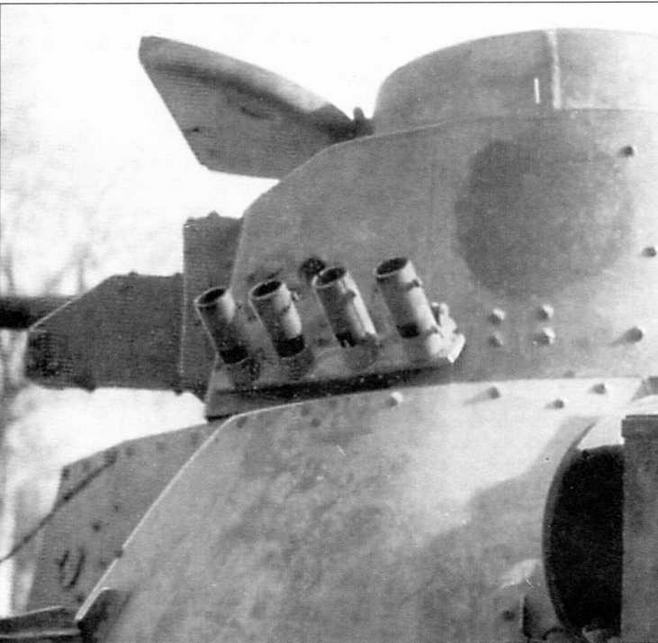

На части танков «Ха-го» в конце войны были установлены дымовые гранатометы
Легкий танк Тип 3 «Ке-ри» внешне отличался от «Ха-го» только башней, заимствованной у среднего танка «Чи-ха»

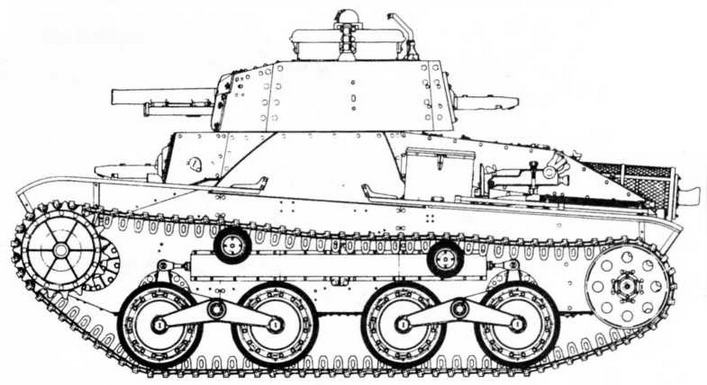

Тип 3 «Ке-ри»
Еще по опыту Халхин-Гола японцы сделали вывод о недостаточном пушечном вооружении своих танков.
В 1943 г. Тип 95 «Ха-го» перевооружили. Новая — «штурмовая» —

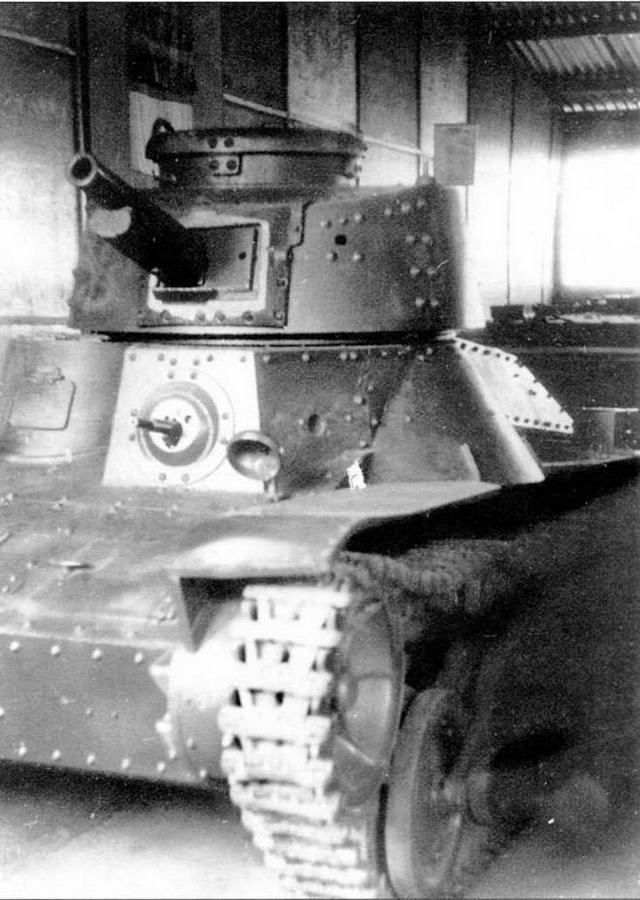

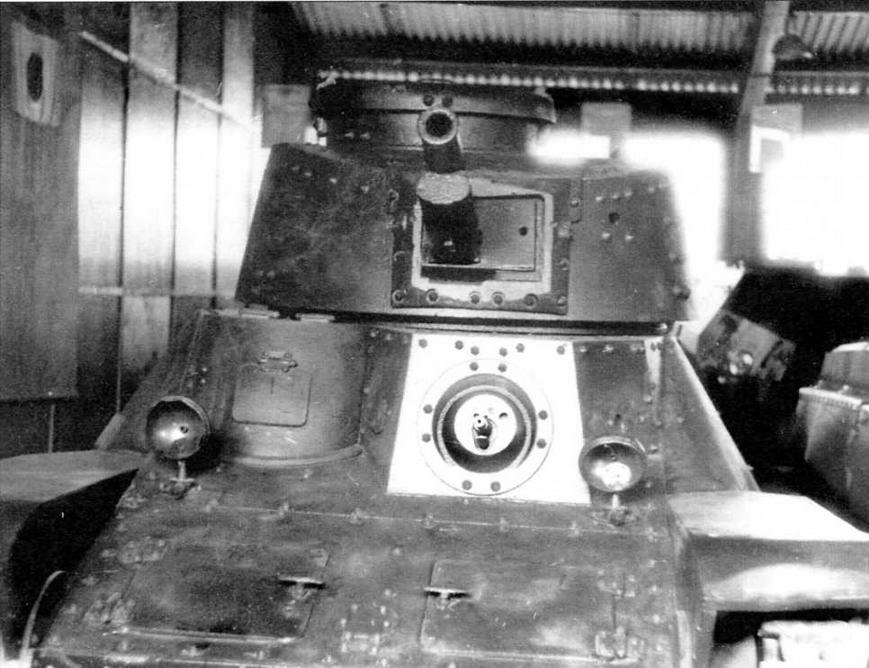

Единственный сохранившийся до наших дней «Ке-ри» находится в Военно-историческом музее бронетанкового вооружения и техники в подмосковной Кубинке
Тип 3 «Ке-ри»
| Год принятия на вооружение | 1943 |
| Масса, т | 7,4 |
| Экипаж, чел. | 3 |
| Высота, м | 2,28 |
| Длина, м | 4,3 |
| Ширина, м | 2,07 |
| Клиренс, м | 0,4 |
| Толщина брони, мм: | |
| корпус | 12 |
| башня | 12 |
| Вооружение: | |
| орудие | 57-мм Тип 97 |
| пулеметы | 2x7,7-мм Тип 97 |
| Двигатель: | |
| марка | «Мицубиси» А6120 VD |
| тип | дизельный |
| число цилиндров | 6 |
| охлаждение | воздушное |
| мощность, л.с. при 1800 об/мин | 120 |
| Максимальная скорость, км/ч | 40 |
| Запас хода, км | 210 |
Тип 4 «Ке-ну»
Небольшой серией была выпущена модификация «Ке-ну» («малый десятый») с 47-мм пушкой, аналогичной пушке среднего «Шинхото Чи-ха». При длине ствола 48 калибров ее 1,4-кг снаряд имел начальную скорость 825 м/с и на расстоянии 500 м пробивал по нормали 50-мм броню. В боекомплект входили выстрелы с бронебойным и с бронебойно-осколочным снарядами. Установка пушки прикрывалась 30-мм щитом, укрепленным на лобовой части башни. Танк оказался перетяжелен и несколько потерял в проходимости и управляемости.
| Год принятия на вооружение | 1944 |
| Масса, т | 8,4 |
| Экипаж, чел. | 3 |
| Высота, м | 2,28 |
| Длина, м | 4,3 |
| Ширина, м | 2,07 |
| Клиренс, м | 0,4 |
| Толщина брони, мм: | |
| корпус | 25 |
| лоб, борт, башня | 12 |
| Вооружение: | |
| орудие | 47-мм |
| пулеметы | 2x7,7-мм Тип 97 |
| Двигатель: | |
| марка | «Мицубиси» А6120 VD |
| тип | дизельный |
| число цилиндров | 6 |
| охлаждение | воздушное |
| мощность, л.с. при 1800 об/мин | 120 |
| Максимальная скорость, км/ч | 40 |

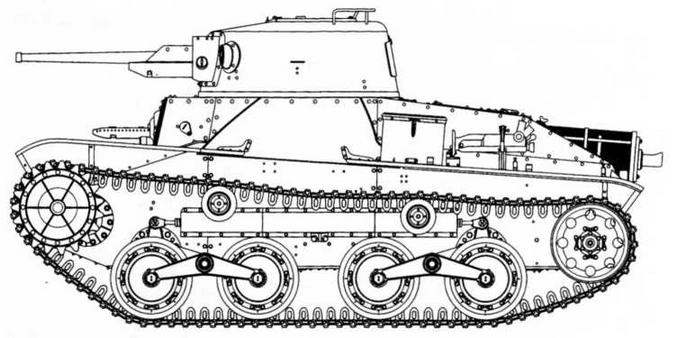

Тип 4 «Ке-ну»
Плавающий танк «Ка-ми»
Пожалуй, единственной областью, в которой японское танкостроение 1930 — 1940-х гг. достигло реальных успехов, стали плавающие танки. Начало работ над ними, как и в других странах, было связано со стремлением получить легкий разведывательный танк, способный с ходу преодолевать водные преграды. Серия опытных образцов плавающих машин японской разработки была испытана сухопутными войсками в 1931 — 1939 гг. Но ни одну из моделей не приняли на вооружение. С 1940 г. инициатива разработки перешла к Императорскому флоту, пользовавшемуся значительной самостоятельностью в выдаче и финансировании заказов на вооружение. Обширные планы завоеваний на Тихом океане требовали создания боевых машин для десантных операций, а сформированные к тому времени специальные морские десантные отряды (японский аналог морской пехоты) не имели амфибийных танков и бронеавтомобилей. В 1941 г. на вооружение приняли плавающий танк «Ка-ми», созданный фирмой «Мицубиси» на основе «Ха-го». Название «Ка-ми» составлено из слова «плавающий» и первого слога названия фирмы «Мицубиси».
Захваченный американцами трофейный танк «Ка-ми» на плаву
Корпус танка несколько увеличился, получил коробчатую форму с развитыми надгусеничными нишами и спрямленным лобовым листом, а главное — сварную герметизированную конструкцию. Изнутри корпус усиливался уголками. Выхлопную трубу вывели на крышу двигательного отделения и отогнули вверх, дабы предотвратить попадание в нее воды. Емкость двух топливных баков составляла 250 л. Механическая коробка с дополнительной понижающей передачей давала 8 передач вперед и две назад. Механизмами поворота служили бортовые фрикционы. Для доступа к ним и одноступенчатым бортовым редукторам служили два лючка в верхнем лобовом листе корпуса. Ходовая часть включала четыре опорных катка и два поддерживающих ролика на борт, ведущее колесо — переднего расположения. Подвеска выполнялась по той же схеме Хара, но на «Ка-ми», в отличие от базового «Ха-го», пружины подвески были убраны внутрь корпуса, а направляющее колесо опущено на землю. Длина опорной поверхности составила 3,38 м. Уширение подбашенного листа позволило увеличить диаметр погона башни и сделать башню просторнее.
В конической башне, выполненной по типу «Ке-ни», устанавливалась 37-мм пушка Тип 1 и спаренный с ней 7,7-мм пулемет Тип 97. Пушка с коробчатой маской крепилась в рамке, что допускало ее качание как в вертикальной, так и в горизонтальной плоскостях. Маска прикрывалась щитом, укрепленным на лобовой части башни болтами с пулестойкими головками. Угол возвышения пушки +24°, склонения -20°, поворот по горизонту без поворота башни ±10°. Противооткатные устройства с гидравлическим тормозом отката и пружинным накатником укрывались бронекоробом. Боекомплект составляли унитарные выстрелы с осколочными и бронебойными снарядами. На двух кронштейнах в кормовой части башни мог крепиться вертлюг для зенитного пулемета Тип 97. Имелись лючки для стрельбы из личного оружия экипажа: 3 — в башне и 4 — в корпусе.

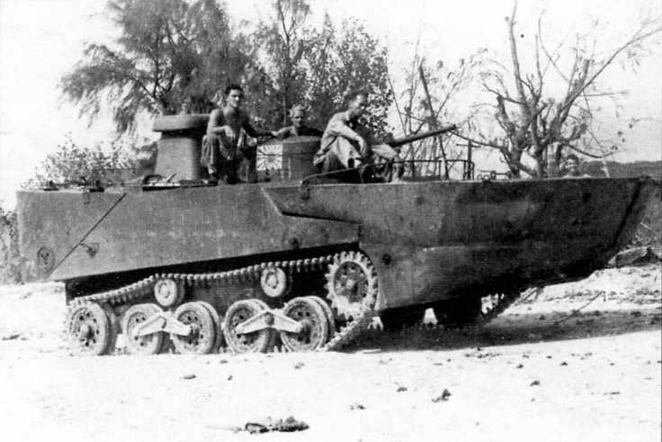

Американские танкисты осваивают трофейный японский танк «Ка-ми»

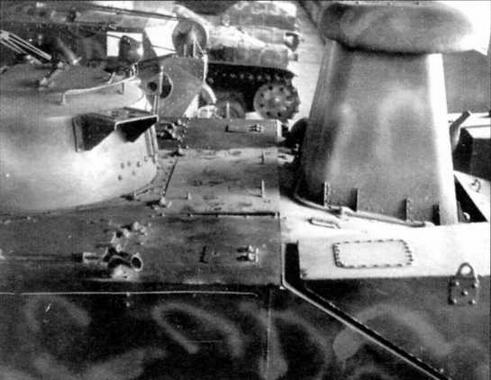

Танк «Ка-ми» в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке. Хорошо виден воздухозаборный короб, установленный над люком в крыше моторного отделения

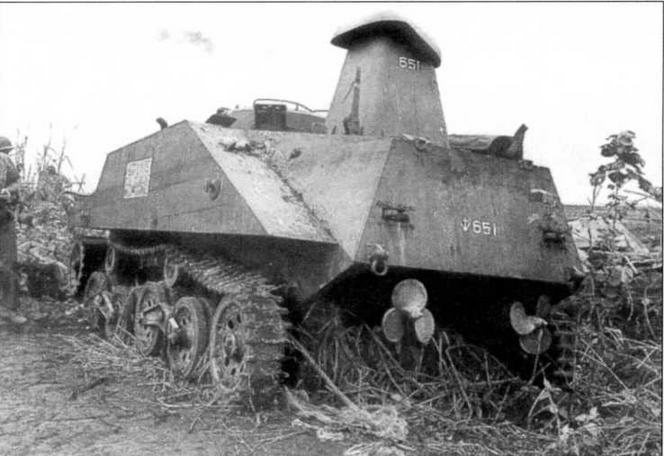

Танк «Ка-ми», подбитый на о.Лусон в январе 1945 года. Понтоны сбрасывались по выходу машины на берег. На снимке хорошо видны гребные винты
По бокам от маски пушки находились смотровые блоки, в бортах башни и лобовом листе корпуса — смотровые щели, закрытые блоками «триплекс». Кроме башенного люка с двухстворчатой крышкой, четыре люка имелись в крыше корпуса. Прямоугольный лючок был предусмотрен и в корме башни. Башня снабжалась щитком, защищающим верхний люк от брызг. Над верхним люком-жалюзи моторного отделения устанавливался обтекаемый воздухозаборный короб, защищенный от брызг крышкой с отгибами.
Для придания танку плавучести спереди и сзади крепились стальные понтоны, придававшие корпусу обтекаемую «кораблеобразную» форму. В результате танк имел хорошую мореходность и остойчивость даже при заметной качке. Объем переднего понтона, разделенного на шесть секций, составлял 6,2 м3, заднего (пять секций) — 2,9 м3. Форма понтонов и наклонная крыша корпуса обеспечивали на плаву наклон нижних ветвей гусениц без заметного дифферента самой машины на корму. Наклон облегчал выход танка на берег, хотя для этого все же требовалось пологое дно. Понтоны крепились на корпусе зажимами типа «клешни краба» (три для переднего и четыре для заднего понтона) с винтовым приводом изнутри корпуса и на берегу легко сбрасывались без выхода экипажа из машины, хотя от самого экипажа требовалась определенная сноровка в работе с маховичками винтовых механизмов зажимов. Перед входом в воду щели корпуса и погон башни уплотнялись резиновыми прокладками. Движителем на воде служили два трехлопастных гребных винта, установленных в кормовой части и приводимых от двигателя танка.
С середины 1941 по середину 1942 г. строились только опытные экземпляры «Ка-ми», серийное производство началось в 1942-м. Со следующего года выпускался улучшенный вариант «Ка-ми» — Тип 2 (то есть модель 1942 г.). Вместо цельного на танке стал крепиться составной передний понтон, включавший две симметричные половины, разделенные каждая на три отсека. После сброса он распадался надвое и открывал танку путь — исчезала необходимость поворачивать и объезжать его.

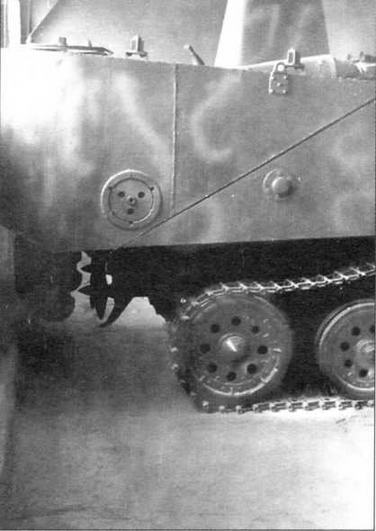

Вид сбоку на кормовой понтон танка «Ка-ми». Хорошо видно расположение гребных винтов и рулей
