4.5 Преобразователи кодов. Индикаторы

Операция изменения кода числа называется его преобразованием. Интегральные микросхемы, выполняющие эти операции, называются преобразователями кодов. Интегральные микросхемы преобразователей кодов выпускаются только для наиболее распространённых операций таких как преобразователи двоичного кода в десятичный, двоично-десятичный, шестнадцатеричный, код Грея или обратных, указанным выше, преобразований.

По своей структуре преобразователи кодов являются дешифраторами, только они преобразуют двоичный код в сигналы не только на одном, но и на нескольких выходах.

В качестве примера рассмотрим преобразователь двоичного кода в код управления 7-сегментным цифровым индикатором. На рисунке 39,а приведена схема подключения индикатора. Индикатор представляет собой полупроводниковый прибор, в котором имеется восемь сегментов, выполненных из светодиодов. Включением и выключением отдельных сегментов можно получить светящееся изображение отдельных цифр или знаков.

Конфигурация и расположение сегментов индикатора показаны на рисунке 39,а. Каждой цифре соответствует свой набор включения определённых сегментов индикатора. Соответствующая таблица отображения цифр и десятичной разделительной точки приведена на рисунке 39,б.

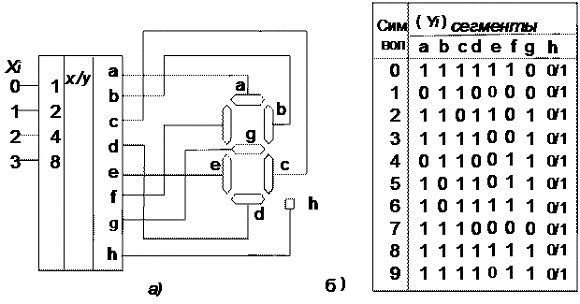

Рисунок 39 Преобразователь двоичного кода в код 7 – сегментного индикатора:

а) — Схема подключения индикатора; б) — Таблица состояний.

По внутренней схеме включения индикаторы подразделяются на индикаторы с общим катодом и с общим анодом. Схемы обоих видов индикаторов приведены на рисунке 40,а и 40,б соответственно.

Существует широкая гамма различных модификаций семисегментных индикаторов. Они отличаются друг от друга размерами, цветом свечения, яркостью, расположением выводов.

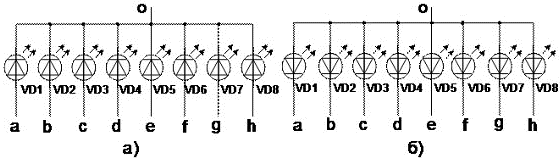

Рисунок 40 Схемы индикаторов: а) — с общим катодом; б) — с общим анодом.

Для управления индикатором с общим катодом используется, например, дешифратор К514ИД1, а с общим катодом — К514ИД2. Используются микросхемы дешифраторов и других серий, например, 176ИД2, 176ИД3, 564ИД4, 564ИД5, К133ПП1 и др.

Шкальные индикаторы (светящиеся столбики) представляют собой линейку светодиодов с одним общим анодом или катодом. Они являются аналогами щитовых измерительных приборов и служат для отображения непрерывно изменяющейся информации.

Светящиеся шкалы могут быть установлены на приборном щитке автомобиля или самолёта для индикации уровня горючего в баке, скорости движения и других параметров. Удобна конструкция в виде расположенных рядом столбиков для индикации величин с целью их сравнения.

Преобразователи двоичного кода в код управления шкальным индикатором обеспечивают перемещение светящегося пятна, определяемое двоичным кодом на адресном входе.

Матричные индикаторы представляют собой наборы светодиодов, расположенных по строкам и столбцам. Наиболее распространённые матричные индикаторы имеют 5 столбцов и 7 строк (формат 5x7). Количество светодиодов таких индикаторов равно 35. Для управления матричными индикаторами выпускаются микросхемы, в которых положение светодиода задаётся номерами строки и столбца, причём не все комбинации используются. Такие преобразователи кодов называются неполными. К ним относятся, например, микросхемы К155ИД8 и К155ИД9.

5 Цифровые устройства последовательностного типа

Цифровые устройства последовательностного типа или цифровые автоматы с памятью — это электронные цифровые устройства, логические значения на выходах которых определяются не только совокупностью логических сигналов на входах в данный момент времени, но и состоянием внутренних элементов памяти по результатам его предшествующей работы. Запоминание предшествующих состояний выполняется при помощи триггеров и регистров памяти.

Типичными примерами логических автоматов с памятью являются счётчики импульсов и сдвиговые регистры.

5.1 Триггеры

Триггеры — это электронные устройства, обладающие двумя устойчивыми состояниями равновесия и способные скачком переходить из одного устойчивого состояния в другое под воздействием внешних управляющих сигналов.

Состояние называется устойчивым, если слабое внешнее воздействие не нарушает этого состояния. Для перехода триггера из одного состояния в другое необходимо, чтобы входной сигнал превысил пороговое значение.

Триггер Тр (Рисунок 41) в общем случае можно представить как устройство, состоящее из ячейки памяти ЯП и логического устройства (ЛУ) управления, преобразующего входную информацию в комбинацию сигналов, под воздействием которых ЯП принимает одно из двух устойчивых состояний.

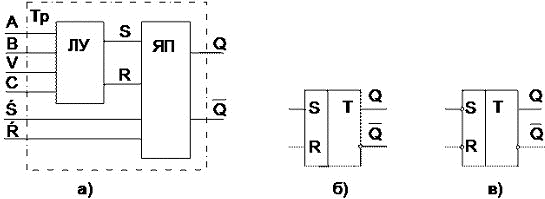

Рисунок 41 Обобщённое устройство триггера а):

RS-триггеры с прямыми б) и инверсными статическими входами в).

Информационные сигналы поступают на входы A и В ЛУ и преобразуются в сигналы, поступающие на внутренние входы S и R ЯП. Процесс преобразования информационных сигналов осуществляется под воздействием сигналов, подаваемых на вход V разрешения приёма информации и вход C синхронизации, обеспечивающей тактируемый приём информации.

При наличии входа C триггер называют синхронным, а при его отсутствии — асинхронным. Управляющие сигналы на асинхронный триггер воздействуют непосредственно с началом своего появления на их входах, а в синхронных — только с приходом сигнала на входе C.

Триггеры могут иметь статические или динамические входы. Как статические, так и динамические входы могут быть прямыми или инверсными.

Входы называются статическими, если они имеют непосредственную связь с источником входных сигналов. Сигналом для управления статическим триггером с прямыми статическими входами является уровень лог. «1», а для управления триггером с инверсными входами — уровень лог «0».

Входы называются динамическими, если они соединены с источником входных сигналов через развязывающие цепи: магнитные, электронные или RC-цепи. Они реагируют только на перепады входных сигналов. Если срабатывание триггера происходит при изменении входного сигнала от «0» к «1», то входы называются прямыми, а если при изменении сигнала от «1» к «0», то — инверсными.

Входы 'S и 'R называются входами асинхронной установки триггера. Они предназначены для подачи приоритетных сигналов установки триггера в исходное состояние (0 или 1) в начале цикла работы независимо от воздействия информационных сигналов, то есть в обход схемы управления.

5.1.1 RS-триггеры

Наибольшее применение находят триггеры с раздельным запуском, которые называются RS-триггерами. Их условное графическое обозначение приведено на рисунке 41. В простейшем RS-триггере информационные сигналы подаются непосредственно на входы S и R ячейки памяти.

Входы, на которые подаются запускающие импульсы, называются установочными. Буквой S (Set — установка) обозначают вход, на который подаётся сигнал, устанавливающий триггер в единичное состояние (Q=1,

). Буквой R (Reset — сброс) обозначают вход, на который подаётся сигнал сброса, переводящий триггер в состояние «0»

. Буквой Q обозначается прямой выход, а

— инверсный.
