Разработаны и применяются в основном в интегральном исполнении JK-триггеры, тактируемые фронтом тактовых импульсов, которые не чувствительны к длительности тактовых импульсов.

JK-триггеры, тактируемые фронтом, строятся по схеме MS (master-slave то есть мастер-помощник). В схеме имеется два триггера: основной D1…D4, помощник D5…D8 и цепь, разделяющая их — D9 (Рисунок 51,б).

Триггер работает следующим образом. Пусть в исходном состоянии Q=0, а

. При отсутствии тактового импульса (C=0), вентили D1 и D2 закрыты вне зависимости от сигналов на остальных входах.

Пусть J=1, тогда с приходом тактового импульса C=1, D1 откроется, а D2 останется закрытым. Элементы D5 и D6 закроются сигналом

с выхода элемента D9. Сигнал лог. «0», снимаемый с открытого вентиля D1, записывает в основной триггер информацию, устанавливая его в состояние «1» (P=1,

Несмотря на то, что на одном из входов D5 действует сигнал «1», а на одном из входов D6 — «0», они не изменят состояние вспомогательного триггера, так как на других входах элементов D5 и D6 действует сигнал лог. «0» с инвертора D9.

По окончании действия тактового импульса, появится сигнал лог. «1» на вторых входах вентилей D5, D6, а вентили D1 и D2 закроются. Так как основной триггер находится в состоянии «1», то откроется D5 и информация запишется во вспомогательный триггер (Q=1,

).

Совершенно аналогично сигнал «1», поданный на вход K, установит триггер в состояние «0».

Таким образом, в триггере данного типа изменение выходного сигнала происходит только в моменты, когда потенциал «C» переходит из «1» в «0». Поэтому говорят, что эти триггеры тактируются срезом (или фронтом) в отличие от триггеров, тактируемых потенциалом.

Условное графическое обозначение триггера приведено на рисунке 51,в.

Если соединить вместе входы J и K, то JK-триггер превратится в Т-триггер. Пусть триггер находится в исходном состоянии (

). При подаче J=K=1 и C=1, вентиль D1 будет закрыт сигналом «0» с выхода

. Так как открывается только вентиль D2, то триггер установится в нулевое состояние

. При этом выходной потенциал Q=0 блокирует вентиль D2. Поэтому следующая комбинация J=K=1 и C=1 переводит триггер в состояние Q=1 и т.д.

5.1.5 Несимметричные триггеры

Несимметричный триггер (триггер Шмита) имеет два устойчивых состояния, однако, в отличие от симметричного триггера, нахождение его в том или ином устойчивом состоянии зависит от величины входного сигнала.

Несимметричный триггер на дискретных элементах состоит из двух транзисторов, в эмиттерную цепь которых включён резистор R_Э (Рисунок 52). При таком включении напряжение на базе транзистора VT1 зависит от значения коллекторного тока I_К2 транзистора VT2. В свою очередь, базовая цепь VT2 через делитель R1/R2 соединена с коллекторной цепью транзистора VT1. Эти цепи создают замкнутую петлю положительной обратной связи, которая, как и в симметричном триггере, обеспечивает быстрое переключение триггера Шмита из одного устойчивого состояния в другое, когда оба транзистора работают в активном режиме.

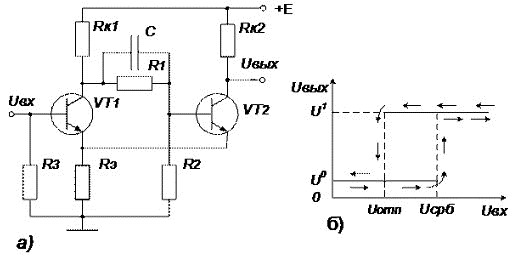

Рисунок 52 Триггер Шмита на транзисторах

В отсутствие входного напряжения (U_вх=0) триггер находится в устойчивом состоянии. При этом транзистор VT2 открыт и насыщен, так как на его базу через резисторы Rк1, R1 подаётся положительное напряжение, а транзистор VT1 закрыт. За счёт протекающего коллекторного тока I_К2=E/(R_К2+R_Э) на резисторе R_Э создаётся падение напряжения и на базе VT1 относительно эмиттера действует запирающее напряжение U_БЭ1=–R_ЭI_К2. В таком состоянии триггера напряжение на выходе U_ВЫХ=U⁰=R_ЭI_К2+U_КЭнас.

Если увеличивать входное напряжение, то пока U_вх<R_ЭI_К2+U_БЭнас триггер находится в исходном состоянии. Когда Uвх достигнет напряжения срабатывания U_СРБ=R_ЭI₂+U_БЭнас, открывается транзистор VT1, снижается его коллекторный потенциал, а следовательно и базовый ток VT2. В результате транзистор VT2 переходит в активный режим и в схеме развивается регенеративный процесс, приводящий к быстрому закрыванию транзистора VT2 и отпиранию VT1.

(5.1)

Параметры схемы несимметричного триггера рассчитываются таким образом, чтобы при уменьшении входного напряжения транзистор VT2 открывался и триггер переходил в исходное устойчивое состояние при напряжении отпускания U_ВХ=U_ОТП<U_СРБ. При таком условии амплитудная передаточная характеристика имеет петлю гистерезиса (Рисунок 52,б).

Для открывания транзистора VT2 и перехода триггера в исходное устойчивое состояние необходимо уменьшить U_вх, чтобы транзистор VT1 перешёл из режима насыщения в активный режим работы. Только при этом условии напряжение на базе транзистора VT2 увеличится до U_БЭнас.

(5.2)

Из соотношений (5.1) и (5.2) следует, что для обеспечения принятого условия U_СРБ>U_ОТП, необходимо, чтобы R_К1>R_К2.

Конденсатор C1 на устойчивые состояния триггера влияния не оказывает. Он выполняет функцию форсирующего конденсатора во время во время включения и выключения транзистора VT2 и тем самым способствует сокращению времени переключения триггера из одного устойчивого состояния в другое.

Несимметричный триггер может быть реализован на логических элементах. Для этого достаточно включить последовательно чётное число элементов НЕ и выход этой цепочки соединить со входом цепью обратной связи, образуемой резисторами R1 и R2 (Рисунок 53,а).

В отсутствие входного сигнала (U_вх=0) напряжение на выходе (U_вых=0). Если пренебречь входным током ЛЭ, то при U_вх>0 напряжение на входе D1 U_ВХ=U_ВХ–R₁I, где I=(U_ВХ1–U_ВЫХ)/R₂.

Таким образом,

U_ВХ1 = U_ВХ + (U_ВЫХ – U_ВХ1)R₁/R₂ (5.3)

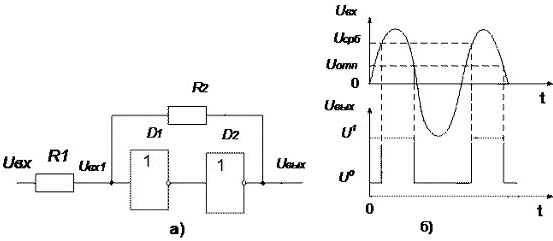

Рисунок 53 Триггер Шмита на логических элементах

С ростом U_вх повышается напряжение U_вх1,  но пока U_вх1<U_пор логические элементы остаются в исходном состоянии и на выходе сохраняется сигнал U⁰. Когда U_вх1=U_пор, происходит переключение логических элементов и на выходе возникает сигнал U_ВЫХ=U^1. В результате схема переходит в другое устойчивое состояние. Напряжение срабатывания можно определить из приведённого выше выражения (5.3), если принять U_вх1=U_пор, U_ВЫХ=U^1, U_вх=U_срб:
