Сектора ведения огня всех орудий п\б и л\б составляли 120°. При этом в различных секторах ведения огня по п\б действовало различное число орудий: 0° четыре 0°-7° (7°) одно, 7°-14° (14°) два, 14°-15° (15°) три, 15°-120° (105°) четыре, 17°30'-120° (102°30') пять, 60°- 120° (60°) семь, 120°-127° (7°) шесть, 127°-134° (7°) пять, 134°-135° (1°) четыре, 135°-137°30’ (2°30') три, 137°30'- 180° (42°30') два, 180° (0°) два; аналогчно и по л\б. При высоте осей стволов орудий над палубой 1,17 м высота осей орудий над КВЛ составляла 4,2 м. Как погонный так и ретирадный огонь могли вести по четыре орудия. Максимальное число орудий (семь) могло вести бортовой огонь в одном секторе 60° с каждого борта, (суммарно 120°); минимальное (одно) – также в одном секторе 7° с каждого борта, (суммарно 14°).
Фугасные

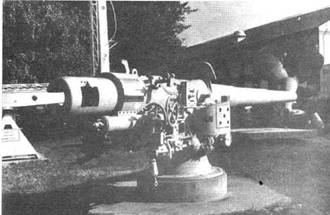

150-мм артиллерийская установка с линейного корабля “Остфрисланд ” (вверху) и тренировка расчета 150-мм орудия на одном из германских линкоров.
Противоминная артиллерия. Согласно Вгауег [6], Conwey [7] и Groner [8], артиллерийское вооружение противоминного калибра дополняли 14 (с 1914 г. 12 плюс два зенитных) скорострельных морских 88-мм орудий с длиной канала ствола 45 калибров (2800 снарядов) на отдельных лафетах, предназначенных для стрельбы по морским целям.
В 1916-17 гг. все были демонтированы, оставили лишь два зенитных.
Согласно источнику [10], лёгкая противоминная артиллерия состояла из 12 скорострельных орудий с литерным обозначением 8,8 см S.K. (Schnell Капопе) L/45 с длиной канала ствола 45 калибров (3960 мм), установленных на одинарном лафете с вертикальной цапфой (центральным штыревым отверстием) с литерным обозначением M.P.L. (Mittel Pivot Lafette) С/06 образца 1906 г. и двух орудий с литерным обозначением 8,8 см S.K. L/45 (G.E.), предназначенных для стрельбы по морским целям и установленных на одинарном лафете с вертикальной цапфой (центральным штыревым отверстием) с литерным обозначением M.P.L. С/13 образца 1913 г. – всего 14, по сравнению с 16 такими же орудиями у типа «Нассау». В 1916 г. все 88-мм орудия демонтировали и направили на вооружение малых кораблей.
Зенитное вооружение первоначальным проектом не предусматривалось, но в ходе Первой мировой войны установили по две 88-мм зенитные пушки. Согласно Conwey [7], 88-мм орудия ствол с затвором весил 908 кг. Общий вес всех 14 установок со всем оборудованием и снарядами составлял около 240 т. Сила отдачи орудия при стрельбе составляла около 25 т. Согласно источнику [10], установка обеспечивала угол снижения ствола орудия -10°, возвышения +25°, что, согласно Conwey [7], обеспечивало дальность стрельбы 10700 м (58 кбт.). Скорострельность составляла до 20 прицельных выстрелов в минуту.
Боекомплект 88-мм артиллерии насчитывал по 200 на ствол унитарных осколочно-фугасных снарядов с литерным обозначением Spgr. (Sprenggranaten- Patronen) K.Z. с головным взрывателем – всего 2800, против, соответственно, 150 и 2400 и у типа «Нассау». Погреба 88-мм унитарных патронов разместили в трёх основных отсеках.
88-мм орудия стреляли осколочно-фугасными унитарными патронами (снаряд с гильзой) весом, согласно источнику [10], 15,5 кг с начальной скоростью у среза ствола орудия 616 м/с. Снаряд длиной 3,6 калибра (317 мм) и весом, согласно Conwey [7] и источнику [10], 10 кг имел разрывной заряд весом (0,22) кг (3%). В гильзе помещалось 2,325 кг трубчатого пороха марки RP образца 1906 г.
Четырнадцать 88-мм орудий установили четырьмя батареями. Носовую группу из четырёх орудий без щитов установили на батарейной палубе под баком перед казематом. Унитарные патроны подавали в неё из погребов боезапасов, расположенных на верхней палубной платформе под броневой палубой в районе от 81 до 86-го шп. по л/б и п/б (XII-й основной отсек), на поддонах с помощью электромоторов или вручную. Требуемая скорость подачи составляла шесть поддонов в минуту.
Вторую батарею из четырёх орудий с круглыми щитами разместили в передней надстройке. 88-мм унитарные патроны подавали в неё из погребов
боезапасов, расположенных так же, как и для первой, но несколько дальше к корме – в районе от 77 до 81-го шп. по ДП (XII-й основной отсек).Третью батарею из четырёх орудий с обычными щитами разместили в задней надстройке. 88-мм унитарные патроны подавали в неё из погребов боезапасов, расположенных так же, как и для первых двух на верхней палубной платформе в районе от 21 до 26-го шп. по л/б и п/б (IV-й основной отсек).
Четвёртую батарею из двух орудий без щитов установили на батарейной палубе в кормовой каюте командира. 88-мм унитарные патроны подавали в неё из тех же погребов боезапасов, что и для третьей батареи. Кроме того, небольшие хранилища 88-мм унитарных патронов оборудовали на броневой палубе в районе 36-го шп. и батарейной в районе 72-го шп. Для каждых двух орудий неподалёку имелись кранцы первых выстрелов, вмещавшие до трёх поддонов унитарных патронов.
88-мм унитарные патроны с помощью электроприводов или вручную подавали из погребов боезапасов при помощи бесконечной цепи, часть из которых выполнили в виде двух параллельных цепей.
В различных местах между продольными стрингерами на бронированной и батарейной палубах разместили кранцы первых выстрелов всего на 635-640 унитарных патронов. На батарейной палубе между 79 и 80-м шп., на промежуточной по ДП между 38 и 39-м шп. и 28 и 29-м шп., по л/б между 29 и 30-м шп. и 21 и 22-м шп. Сектора ведения огня составляли 113-120°. При высоте осей стволов орудий над палубой 0,9 м, высота осей стволов орудий над KBJI составляла для носовой и кормовой батарей 4,25 м, двух средних 8.5 м.
Согласно источнику [10], два пулемёта калибра 8-мм с боекомплектом 10000 боевых патронов на ствол (всего 20000) использовали для обороны и при высадке десанта на корабельных плавсредствах. Дальность стрельбы составляла 2400 м, скорострельность 250 выстрелов в минуту. В оружейных комнатах хранились 410 винтовок образца 1898 г. и 49260 боевых патронов к ним, а также 99 пистолетов образца 1904 г. и 24750 боевых патронов.

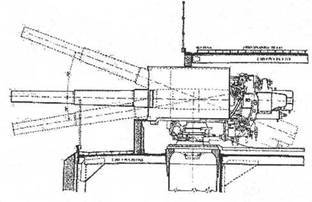

Боковой вид германской казематной 150-мм артиллерийской установки.
Управление артиллерийским огнем. Управление из боевой рубки как артиллерийским огнем, так и самим кораблем ко времени появления дредноутов стало создавать большие трудности. Централизованное управление огнем потребовало наличия значительно большего, чем раньше количества приборов управления и личного состава. Управление кораблем и артиллерией мешало друг другу. Поэтому уже на додредноутах типа «Дёйчланд» оба поста разделили. В то время как «Дёйчланд» и «Поммерн» получили двухъярусный пост управления, на трех остальных кораблях пост управления артиллерией расположили в той же боевой рубке, но несколько позади и выше поста управления кораблём. Так же сделали на броненосном крейсере «Блюхер», линкорах типа «Нассау», где управление артиллерийским огнем главного калибра производили из передней и задней бронированных боевых рубок, а затем на всех крупных кораблях кайзеровского флота.
Торпедное вооружение. Торпедному вооружению линкоров по-прежнему придавали большое значение и рассматривали как удобное для применения в ближнем бою или при внезапном возникновении боя, как оружие, применяемое при любом удобном случае. По сравнению со всеми предшествующими типами германских линкоров, торпедное вооружение усилили за счёт увеличения калибра торпед до 500-мм. Однако эти ожидания в Первую мировую войну не сбылись. Крупные немецкие корабли за всю войну не добились ни одного попадания торпедой. Большие затраты оказались полностью бесполезными. Это выразилось как излишней весовой нагрузкой, так и занимаемым объёмом помещений корпуса. Торпедные отсеки, главным образом, бортовые, занимали очень большой объём помещений от борта до борта, и их трудно было разместить. Поскольку большей частью они располагались по концам цитадели, а также в сужающихся частях корпуса корабля, их защита от подводного попадания здесь была довольно слабой. Затопление этих отсеков могло вызвать серьезное нарушение плавучести корабля.
