Линейные корабли типа “Севастополь” (1907-1914 гг.) Часть I. Проектирование и строительство

Чтвертый _яГангутъ^и является, каігь мы уж говорили, такж и четвертымъ изъ дредноутовъ новаго русскаго флота. Этотъ колоссальный корабль имгь 23.000 тоннъ водоизмщнія, 180 мтровъ въ длину и 26 слишкомъ метровъ въ ширину. Онъ обладать мощными машинами, позволяющими развивать скорость въ 23 узла. Вооружені его будетъ состоять изъ двнадцати 12-дюймовыхъ орудій, 16 орудій боле мелкаго калибра и нсколькихъ малокалибрныхъ пушкъ.

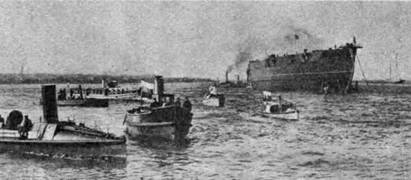

Спускъ новаго дредноута прошелъ въ очень торжествнной обстановіс, въ присутствіи Ея Величества королевы эллиновъ Ольги Константиновны, морского министра И. К. Григоровича и многихъ другихъ высокопоставленныхъ лицъ. „Гангутъ" плавно соскользнулъ со стапеля и подъ громъ привтственной пальбы съ крйсера _пБаянъ“ поплылъ по Нев.

Пожелаемъ ему и его собрату „Петропавловску* славнаго будущаго, такого же блстящаго, какое выпало на долю петровскаго и николавскаго „Гангутовъ“, прославившихъ нашу военную исторію.

Линейный корабль “Петропавловск”. 1912 г. Проект. Наружный вид, вид сверху и продольный разрез (Из альбома чертежей, изданных в 1912 г. в МГШ)

Подобных задержек в работе было так мно­го, что администрация Адмиралтейского завода только в феврале 1912 г. уволила 150 рабочих "из-за отсутствия работы". Морское министерство не сумело организовать строительство линкоров так, чтобы в полной мере использовать производствен­ные мощности казенных заводов.

В 1912 г. параллельно с работами по корпу­су продолжалось проектирование отдельных уст­ройств и конструкций линкоров. Артиллерийский отдел ГУК разработал технические условия на про­ектирование носовой и кормовой боевых рубок, а также броневых труб защиты прово­дов, броневых дверей и оборудования центральных артиллерийских постов. В это же время на Морском артил­лерийском полигоне под наблюдени­ем офицеров артиллерийского отде­ла ГУК проходили испытания стрельбой станки и 305-мм орудия Обуховского завода. В начале 1912 г. стало известно, что на вооружение принят новый 305-мм снаряд "образ­ца 1911 г.", который отличался по массе и размерам. Это повлекло пол­ную переработку чертежей оборудо­вания снарядных погребов, а также устройств погрузки и подачи (талей, храп-ковшей, рельсов и др.).

В течение 1912 г. были разрабо­таны технические условия и чертежи броневых колпаков плутонговых ко­мандиров 120-мм артиллерии. Тогда же были окончательно решены все вопросы, свя­занные с системой аэрорефрижерации артиллерий­ских погребов. Расчет проводился для следующих условий: температура наружного воздуха 25 °С, морской воды 20°, температура внутри башен и по­гребов не выше 25 °С. Холодильные машины сис­темы Вестингауз-Леблан и арматуру изготовлял за­вод Лесснера.

К концу декабря 1912г. Франко-Русский за­вод из всех механизмов для линкора "Гангут", за­казанных ему, изготовил лишь главные и вспомо­гательные холодильники и циркуляционные помпы. В 1913 г. были готовы и погружены на ко­рабль котлы, главные и вспомогательные механиз­мы, артиллерийские орудия, установлена бортовая и башенная броня, смонтированы боевые рубки и дымовые трубы, мачты и мостики. Закончились ра­боты по корпусу — положен деревянный настил верхней палубы. В первой половине 1914 г. были изготовлены башенные установки для линкора.

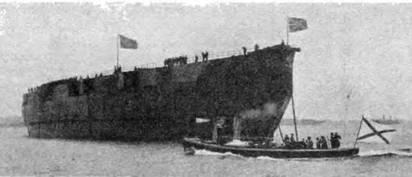

Бронеяосецъ „Гангутъ", спущенный на воду 24 сентября с. г. По фот. К. Булла.

СОЗДАНИЕ БАШЕННЫХ УСТАНОВОК

Проектирование и постройка башенных ус­тановок для русских линкоров — особая страница в истории корабельной артиллерии.

Еще при разработке основные элементов этих кораблей в апреле 1907 г. МГШ отмечал, что "ми­нимум артиллерийской силы линейного корабля определяется силой противника, каковая в насто­ящее время считается как десять 12-дм (305-мм) пу­шек". Так как стремились создать более сильный корабль, чем у противника, естественным было же­лание увеличить число орудий главного калибра и количество башенных установок. Однако размес­тить на палубе корабля такое количество двухорудийных башен, обеспечить им оптимальные сек­торы обстрела на оба борта практически не пред­ставлялось возможным. При стрельбе всем бортом часть башен противоположного борта неизбежно оставалась в так называемом материальном резер­ве, т. е. не могла стрелять из-за наличия надстроек в средней части корабля. Так возникла идея созда­ния трехорудийных башенных установок.

В России эта идея обрела реальность, когда Морское министерство решило увеличить коли­чество 305-мм орудий до двенадцати. Непосредственным толчком к разработке трехору­дийных башен послужило донесение русского военно-морского агента (атташе) в Германии от 21 июня 1907 г. "Во время последнего пребывания в Киле, — сообщал он, — из достоверных источни­ков удалось установить, что новые германские бро­неносцы будут иметь по шестнадцать 12-дм (305-мм) орудий, расположенных в шести башенных установках, причем средние четыре башни будут иметь по три орудия, а носовые и кормовые — по два. Намеченное водоизмещение кораблей в 18 750-19 000 т остается без изменения." Копия этого до­несения сразу же была направлена Металлическо­му заводу и сопровождена просьбой дать обоснованный отзыв, "представляют ли такие баш­ни какие-либо преимущества в отношении веса ус­тановки, приходящегося на одну пушку, и в отно­шении быстроты заряжания".

В то время Металлический завод занимался проектированием и сооружением артиллерийских башен для 305-мм орудий длиной 40 калибров ли­нейных кораблей типа "Андрей Первозванный". Одновременно завод по своей инициативе под ру­ководством инженера Н.Д. Лесенко исследовал воз­можность размещения 305-мм пушек в трехорудийных башнях. Уже в начале августа 1907 г. была выслана в Морское министерство сравнительная таблица ориентировочных масс, приходящихся на одну пушку в двух- и трехорудийных башенных ус­тановках. Выигрыш в массе на одну пушку в тре­хорудийных башнях, по данным расчетов, состав­лял 15 %. Общая масса трехорудийной башенной установки, по сравнению с двухорудийной, увели­чивалась на 25-30 %. Время заряжания при этом оставалось прежним.

В октябре 1907 г. Металлический завод по требованию МТК представил общий чертеж тре­хорудийной башни, на котором были показаны все наружные размеры и масса частей установки.

Для возможности выбора проекта, наиболее полно удовлетворявшего требованиям технических условий, в марте 1909 г. МТК объявил конкурс на создание башенной установки для строящихся ли­нейных кораблей. Так, независимо от зарубежных разработок, началось создание трехорудийных башен в России. К участию в конкурсе были при­влечены русские (Металлический, Путиловский, Обуховский, Николаевский) и лучшие заграничные заводы Виккерса (Англия), Круппа (Германия), "Шиейдер-Крезо" (Франция) и "Шкода" (Австро-Венгрия). Одновременно рассылались технические условия на проектирование башен, разработанные артиллерийским отделом МТК.

МГШ сразу же весьма критически отнесся к проведению конкурса. По его мнению, в техни­ческих условиях отсутствовало главное — крите­рий, по которому следовало оценивать качество проектов, не указывались также элементы уста­новок, подлежащие усовершенствованию. МГШ считал, что основной критерий, по которому дол­жен выбираться проект, — это скорострельность данной установки.

В технических условиях на проектирование говорилось, что "время, необходимое для заряжа­ния всех орудий в пределах углов возвышения от —5° до +15° от залпа до залпа, не должно превос­ходить 40 с, считая, что на открывание и закрыва­ние замка требуется 5 с. По словам одного из чле­нов Морской исторической комиссии, работавшей в 20-х гг., А.Е. Колтовского, "такое задание... не только не заставляло двигаться вперед в усовер­шенствовании башенных установок, но даже не обязывало к использованию достигнутых техни­кою успехов, так как установки 12-д.м (305-мм) орудий кораблей "Андрей Первозванный" и "Иоанн Златоуст" давали возможность произво­дить полное заряжание в течение 36 с". В английс­ком флоте время открывания замка 305-мм ору­дий достигало 4 с. В МТК имелись об этом сведения, но, по-видимому, руководству артилле­рийского отдела МТК было недосуг проанализи­ровать и обобщить современные достижения тех­ники. Несмотря на это, Металлический завод, как заявил ведущий конструктор башен Н.Д. Лесенко, брал на себя обязательства довести скорострель­ность башенных установок в своем проекте до двух залпов в минуту.

Условия конкурса предписывали к 15 апреля 1909 г.представить в МТК проект трехорудийных башенных установок "со всеми общими чертежа­ми одной из них, ее отдельных механизмов и уст­ройств, с подробными расчетами действующих усилий и вызываемых ими напряжений, с ведомо­стями весов и подробным описанием проекта". Фактически как Металлический завод, так и дру­гие заводы к разработке своих проектов присту­пили значительно раньше официального пригла­шения участвовать в конкурсе. Технические условия на проектирование и другие сведения были сообщены им задолго до объявления конкурса.

В соответствии с требованиями технических условий все чертежи должны были разрабатывать­ся настолько подробно, чтобы при их рассмотре­нии не понадобилось представления дополнитель­ных эскизных чертежей. Конкурирующие заводы обязывались нести полную ответственность за массовые и габаритные характеристики частей ба­шенных установок, изготовляемых не только ими, но и другими предприятиями, в том числе постав­лявшими комплектующие изделия. Вместе с чер­тежами башни представлялись чертежи подкреплений с подробными расчетами, подтвер­ждавшими возможность установки спроектиро­ванных башен на корабле.
