7.12.1. Средства Maple 10 для аналитического решения дифференциальных уравнений

Возможности Maple 10 в решении дифференциальных уравнений существенно расширены. Это прежде всего касается решения ряда таких уравнений в аналитическом виде. В частности введен ряд новых опций для функции dsolve, представляющих решения дифференциальных уравнений, например Абеля, Риккати и др. На рис. 7.38 представлен пример решения линейного дифференциального уравнения, представленного через новую специальную функцию Хеуна (Heun). Этот пример описан в самоучителе Maple 10.

Рис. 7.38. Пример решения линейного дифференциального уравнения

Решатель дифференциальных уравнений Maple 10 способен находить аналитические решения и для большого числа дифференциальных уравнений в частных производных. Пример такого решения из самоучителя Maple 10 представлен на рис. 7.39.

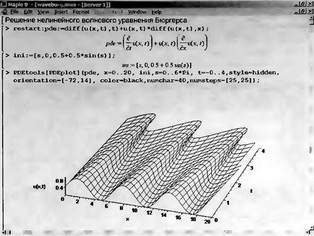

Рис. 7.39. Пример решения дифференциального уравнения в частных производных

Поскольку большая часть новых возможностей Maple 10 в решении дифференциальных уравнений представляет ограниченный интерес для большинства пользователей системой Maple 10 подробное их описание едва ли целесообразно Обзор таких функций и решаемых дифференциальных уравнений можно найти в подразделе Differential Equations раздела What's New справки.

7.12.2. Средства Maple 10 численного решения дифференциальных уравнений

В части средств численного решения дифференциальных уравнении повышена надежность решения жестких систем дифференциальных уравнении и дифференциальных уравнений в частных производных. На рис. 7.40 показан пример решения такого уравнения с выводом результатов в виде анимационного двумерного графика и трехмерного графика, представляющего множество решений в разные моменты времени.

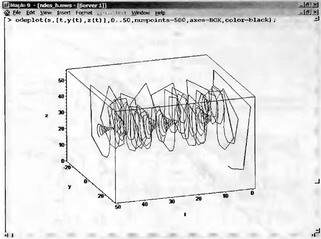

Рис. 7.40. Пример численного решения дифференциального уравнения в частных производных

Глава 8 Визуализация вычислений

Эта глава книги посвящена уникальным возможностям системы Maple 9.5/10 в визуализации самых разнообразных вычислений. Рассмотрены возможности и опции двумерной и трехмерной графики, в том числе использующей функциональную окраску. Особое внимание уделено визуализации математических и физических понятий и реализации различных возможностей машинной графики.

8.1. Двумерная графика

8.1.1. Введение в двумерную графику

Средства для построения графиков в большинстве языков программирования принято считать графическими процедурами или операторами. Однако в СКМ Maple 9.5/10 мы сохраним за ними наименование функций, в силу двух принципиально важных свойств:

• графические средства Maple возвращают некоторые графические объекты, которые размешаются в окне документа — в строке вывода или в отдельном графическом объекте;

• эти объекты можно использовать в качестве значений переменных, то есть переменным можно присваивать значения графических объектов и выполнять над ними соответствующие операции (например, с помощью функции snow выводить на экран несколько графиков).

Графические функции заданы таким образом, что обеспечивают построение типовых графиков без какой-либо особой подготовки. Для этого нужно лишь указать функцию, график которой строится, и пределы изменения независимых переменных. Однако с помощью дополнительных необязательных параметров (опций) можно существенно изменить вид графиков — например, настроить стиль и цвет линий, вывести титульную надпись, изменить вид координатных осей и т.д.

В Maple введены функции быстрого построения графиков. Так, функция smartplot(f) предназначена для создания двумерных графиков. Параметр f может задаваться в виде одиночного выражения или набора выражений, разделяемых запятыми. Задание управляющих параметров в этих графических функциях не предусмотрено; таким образом, их можно считать первичными или черновыми. Для функции построения двумерного графика по умолчанию задан диапазон изменения аргумента -8..8.

8.1.2. Функция plot для построения двумерных графиков

Для построения двумерных графиков служит функция plot. Она задается в виде

plot(f, h, v)
plot(f, h, v, o)

где f — визуализируемая функция (или функции), h — переменная с указанием области ее изменения, v — необязательная переменная с указанием области изменения, о — параметр или набор параметров, задающих стиль построения графика (толщину и цвет кривых, тип кривых, метки на них и т.д.).

Самыми простыми формами задания этой функции являются следующие:

• plot(f,xmin..xmax) — построение графика функции f, заданной только своим именем в интервале изменения х от xmin до xmax;

• plot(f(x),x=xmin..xmax) — построение графика функции f(x) в интервале изменения х от xmin до xmax.

Выше приводилось множество примеров применения этой функции. Для нее возможны следующие дополнительные параметры:

• adaptive — включение адаптивного алгоритма построения графиков (детали см. ниже);

• axes — вывод различных типов координат (axes=NORMAL — обычные оси, выводятся по умолчанию, axes=BOXES — график заключается в рамку с осями-шкалами, axes=FRAME — оси в виде перекрещенных линий, axes=NONE — оси не выводятся);

• axesfont — задание шрифтов для подписи делений на координатных осях (см. также параметр font);

• color — задает цвет кривых (см. далее);

• coords — задание типа координатной системы (см. далее);

• discont — задает построение непрерывного графика (значения true или false);

• filled — при filled=true задает окраску цветом, заданным параметром color, для области, ограниченной построенной линией и горизонтальной координатной осью х;

• font — задание шрифта в виде [семейство, стиль, размер];

• labels — задание надписей по координатным осям в виде [X,Y], где Х и Y -надписи по осям х и у графика;

• labeldirections — задает направление надписей по осям [X,Y], где X и Y может иметь строковые значения HORISONTAL (горизонтально) и VERTICAL (вертикально);
