Обычно удобно представлять на одном графике узловые точки и кривые интерполяции и экстраполяции. На рис. 5.14 дан пример такого рода. Здесь для одних и тех же данных, представленных векторами datax и datay заданы все 4 возможные типа сплайновой интерполяции/экстраполяции (заданы числами, указывающими на степень полиномов сплайн-функций).

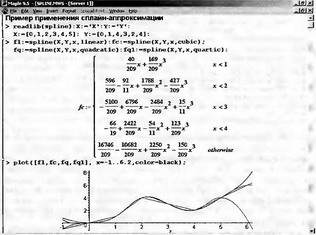

Рис. 5.14. Сплайновая интерполяция/экстраполяция при степени полиномов от 1 до 4

Вывод указан для степени полиномов 1, что соответствует линейной интерполяции/экстраполяции. Для других случаев вывод заблокирован двоеточием, поскольку выглядит очень громоздким. Тем не менее, читатель может просмотреть его, заменив двоеточие на точку с запятой. С помощью графической функции display выводятся как все кривые сплайновой интерполяции/экстраполяции, так и узловые точки — рис. 5.15. Полезно обратить внимание на плохую пригодность для экстраполяции сплайнов второго порядка.

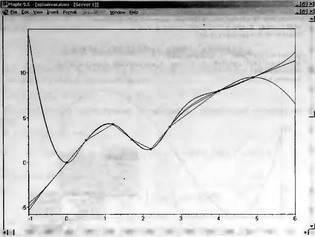

Рис. 5.15. Графики, построенные документом, представленным на рис. 5.14

Мы вернемся к рассмотрению сплайновой аппроксимации в конце этой главы при описании пакета расширения CurveFitting.

5.7.3. Полиномиальная интерполяция табличных данных

На самом деле выполнять все расчеты для полиномиальной аппроксимации в Maple 9.5 не нужно, поскольку системы имеет реализующую данный алгоритм встроенную функцию interp(X,Y,v) или, в инертной форме, Interp(X,Y, v). Переменная v указывает имя переменной интерполяционного полинома. Векторы X и Y должны содержать n+1=N координат точек исходной зависимости, где n — степень интерполирующего полинома.

Рисунок 5.16 показывает технику применения полиномиальной аппроксимации на основе функции interp с построением графика исходных точек и аппроксимирующего полинома. Нетрудно заметить, что график полинома проходит точно через исходные точки — они показаны квадратиками.

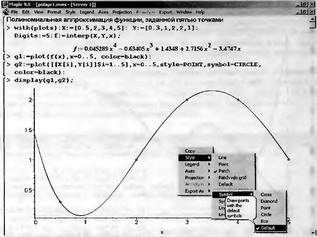

Рис. 5.16 Пример осуществления полиномиальной аппроксимации для таблично заданных данных (точек)

В этом примере полезно присмотреться к визуализации результатов вычислений и совместному построению графика интерполирующего полинома и исходных точек. В частности, для построения последних использована обычная функция plot, позволяющая выводить на график точки с заданными координатами, причем не только в виде окружностей, но и в виде точек, маленьких крестиков, кружков, квадратов и других фигур. Для выбора типа точек и других параметров графика его надо выделить (установив указатель мыши в поле графика и щелкнув левой кнопкой) и нажать правую кнопку мыши — появится контекстно-зависимое меню с операциями форматирования графика.

Приведем еще несколько примеров использования функции Interp:

> Interp([2,5,6], [9,8,3], х) mod 11;

8х² + 6х + 9

> alias(alpha=RootOf(х^4+х+1));

α

> a := Interp([0,1,alpha],[alpha,alpha^2,alpha^3], x) mod 2;

a := x² + (α² + α + 1)x + α

5.8. Применение числовой аппроксимации функций

5.8.1. Состав пакета numapprox

Для более глубоких и продвинутых операций аппроксимации служит специальный пакет расширения numapprox. Этот пакет содержит небольшое число безусловно очень важных функций:

> with(numapprox);

[chebdeg, chebmult, chebpade, chebsort, chebyshev, confracform, hermite_pade, hornerform, infnorm, laurent, minimax, pade, remez]

В их числе функции интерполяции и аппроксимации полиномами Чебышева, рядом Тейлора, отношением полиномов (аппроксимация Паде) и др. Все они широко применяются не только в фундаментальной математике, но и при решении многих прикладных задач. Рассмотрим их, начиная с функций аппроксимации аналитических зависимостей.

5.8.2. Разложение функции в ряд Лорана

Для разложения функции f в ряд Лорана с порядком n в окрестности точки x=а (или x=0) служит функция laurent:

laurent(f, х=а, n)
laurent(f, x, n)

Представленный ниже пример иллюстрирует реализацию разложения в ряд Лорана:

> laurent(f(х),х=0,4);

f(0) + D(f)(0)x + ½(D⁽²⁾(f)(0)x² + ⅙(D⁽³⁾(f)(0)x³ + O(х⁴)

> laurent(exp(х),х,5);

5.8.3. Паде-аппроксимация аналитических функций

Для аппроксимации аналитических функций одной из лучших является Паде-аппроксимация, при которой заданная функция приближается отношением двух полиномов. Эта аппроксимация способна приблизить даже точки разрыва исходной функции с устремлениями ее значений в бесконечность (при нулях полинома знаменателя. Для осуществления такой аппроксимации используется функция pade:

pade(f, х=а, [m,n])
pade(f, х, [m,n])

Здесь f — аналитическое выражение или функция, x — переменная, относительно которой записывается аппроксимирующая функция, a — координата точки, относительно которой выполняется аппроксимация, m, n — максимальные степени полиномов числителя и знаменателя. Технику аппроксимации Паде непрерывной функции поясняет рис. 5.17.

Рис. 5.17. Аппроксимация Паде для синусоидальной функции

На рис. 5.17 представлена аппроксимация синусоидальной функции, а также построены графики этой функции и аппроксимирующей функции. Под ними дан также график абсолютной погрешности для этого вида аппроксимации. Нетрудно заметить, что уже в интервале [-π, π] погрешность резко возрастает на концах интервала аппроксимации.

Важным достоинством Паде-аппроксимации является возможность довольно точного приближения разрывных функций. Это связано с тем, что нули знаменателя у аппроксимирующего выражения способны приближать разрывы функций, если на заданном интервале аппроксимации число разрывов конечно. На рис. 5.18 представлен пример Паде-аппроксимации функции tan(x) в интервале от -4,5 до 4,5, включающем два разрыва функции.

Рис. 5.18. Аппроксимация Паде для разрывной функции тангенса

Как видно из рис. 5.18, расхождение между функцией тангенса и ее аппроксимирующей функцией едва заметны лишь на краях интервала аппроксимации. Оба разрыва прекрасно приближаются аппроксимирующей функцией и никакого выброса погрешности в точках разрыва нет. Такой характер аппроксимации подтверждается и графиком погрешности, которая лишь на концах интервала аппроксимации [-4.0, 4.0] достигает значений 0,01 (около 1%).

5.8.4. Паде-аппроксимация с полиномами Чебышева

Для многих аналитических зависимостей хорошие результаты дает аппроксимация полиномами Чебышева. При ней более оптимальным является выбор узлов аппроксимации, что ведет к уменьшению погрешности аппроксимации.

В общем случае применяется Паде-аппроксимация, характерная представлением аппроксимирующей функции в виде отношения полиномов Чебышева. Она реализуется функциями chebpade:

chebpade(f, x=a..b, [m,n])
