Внутри Егорьевская башня делилась плоскими перекрытиями на 5 ярусов. Обычно такие перекрытия («мосты») делались из сплошного бревенчатого наката, как, например, в башнях Кирилло-Белозерского монастыря 1653–1682 гг. В Егорьевской башне дощатый пол был настлан по деревянным балкам. В нижнем шестерике балки проходили сквозь внутренние стены и врубались в наружные. Балки перекрытия в шатре были врублены в его стропильные ноги [979] . Проезд башни был вымощен досками, лежавшими на лагах.
979
Это хорошо видно на разрезах Пытальной и Чепучинной башен (см. рис. 20).
Грани шестерика Егорьевской башни были прорезаны боевыми отверстиями; в в XVII в. они делались либо «опускными», либо «валовыми» [980] , т. е. «волоковыми» проемами, типа «волоковых окон» старых деревенских изб. Наличие на башнях пушек [981] показывает, что эти бойницы имели крупные размеры.
Боевые отверстия третьего яруса башни
980
М. А. Фриде. Ук. соч., стр. 138.
981
См. экспликацию чертежа «План Колы» (рис. 11).
Ярусы Егорьевской башни сообщались лестницами, приставленными к люкам в мостах; лестницы доходили только до смотровой вышки; на ее же чердак можно было попасть через люк, к которому приставлялась откидная лестница. Расположение люков в мостах и установка лестниц на некотором расстоянии от стен обеспечивали правильную «работу» ярусов башни во время боя. С боевым ходом стен башня не была связана.
Егорьевская башня была типичной для Кольского «города». Такими же были и две другие угловые башни — Пытальная (Ерзовская), выстроенная в 1702 г., и Чепучинная (рис. 20). Обе они также были рублены шестериками с внешними двойными стенами, имели обламы с бойницами и завершались шатрами со смотровыми чердаками. Эти башни были глухими, и их вторые этажи непосредственно сообщались с боевым ходом примыкавших к ним стен, чего не было ни в Егорьевской, ни в Никольской башнях.
По сообщению Кольских стрельцов, строивших Ерзовскую башню, она была рублена «до напусков [т. е. до обламов] в две стены и насыпана до середнего мосту каменьем и хрящем». Стоила она 130 рублей. Пошло на ее постройку 1200 бревен, 650 тесин и 3500 гвоздей [982] . Из них на двуслойное дощатое покрытие башни ушло 500 тесин и 3000 гвоздей [983] .
982
См. приложение 6.
983
См. приложение 3.

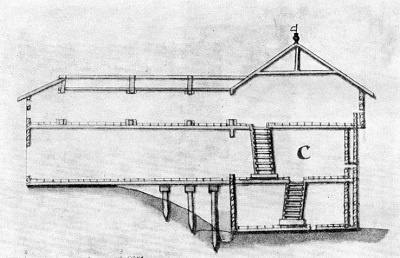

Иной была только Водяная башня стоявшая на небольшом, возможно, искусственном островке, неподалеку от северо-восточной стены крепости. Рубленная так же, как и другие башни, в две стены, она была двухъярусной, а ее шестерик, снабженный обламами, был покрыт пологим шатром без караульни (рис. 21). Со стеной крепости Водяная башня соединялась широким, крытым на 2 ската, двухэтажным переходом, частично стоявшим на сваях. Так же как и башни, переход имел двойные рубленые стены.
Внутри Водяной башни существовал колодец, который, как и колодец у воеводского двора, снабжал «город» водой во время осады. В мирное время колодцем Водяной башни, видимо, не пользовались и брали воду из реки. Для этого в стене, рядом с Водяной башней, существовали Водяные ворота, через которые можно было по небольшой вымостке выйти на «плотину». В отличие от более раннего бревенчатого «обруба», укреплявшего берег реки у северо-восточной стены крепости, «плотина» была земляной с каменным откосом. Последний был снабжен небольшим выступом, отбрасывавшим от берега лед во время ледоходов. Специальный ледорез был устроен также у выложенного камнем островка, на котором стояла Водяная башня. Очевидно, именно об этой башне как о непостроенной говорил в 1703 г. Д. И. Унковский.

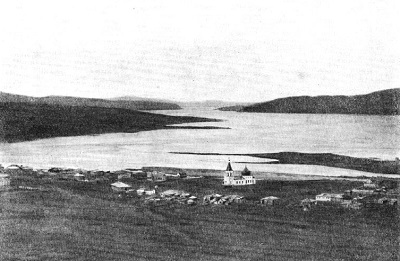

Хорошо прикрытая почти незамерзающими водами Колы и Туломы [984] , деревянная Кольская крепость имела, однако, и ров, окружавший ее с 3 сторон. Соединенный когда-то с рекой, этот ров во время изготовления чертежа «План города Кола» был уже сухим; об этом говорят 2 земляные перемычки, изображенные в местах соединения его с рекой, неподалеку от мостов, перекинутых через него у Егорьевской и Никольской башен. Во избежание оползания края рва были укреплены сваями (см. рис. 17). Врытые с некоторым наклоном, они закреплялись положенными через определенные интервалы горизонтальными бревенчатыми затяжками. Это, по-видимому, и был тот самый «стоячий обруб», 25 сажен которого было выстроено в 1702 г. во рву около Ерзовской башни. Оплывшие следы рва, а также участки земляного вала, отмечавшие место расположения и габариты деревянных укреплений, существовали в Коле еще в конце XIX в. — начале XX в. [985] (рис. 22). В 1935 г. археологической разведкой вала здесь были обнаружены бревна, оставшиеся от крепости [986] .
984
К. Молчанов. Ук. соч., стр. 238.
985
Н. Дергачев. Ук. соч., стр. 83.
986
Разведочный шурф в вале был заложен сотрудником ИИМК Н. Н. Гуриной.
За рвом находилось свободное и незастроенное пространство, которое вместе со рвом отделяло стены и башни «города» от построек посадов. Это пространство обеспечивало фланговый прострел стен с башен, затрудняло подготовку неприятельских штурмов и предохраняло крепость от огня, перебрасывавшегося в случае пожара с горящих посадских строений.
Таким был деревянный «город» Колы, построенный в начале XVIII в. и обновленный в соответствии с приказом 1731 г.
Основными монументальными зданиями в этом «городе» были церкви. Среди них особое место занимал деревянный Воскресенский собор, стоявший близ северо-восточной стены, неподалеку от Водяной башни.
Воскресенский собор был срублен в конце XVII в.; надпись на доске, висевшей на его апсиде, относила его постройку к 1681 г., а клировые ведомости — к 1684 г. [987] Cтроителем этого собора, как рассказывали в середине XIX в. местные сторожилы, был мастер, срубивший в Поморье много других деревянных храмов. При этом Кольский собор был якобы последним произведением этого безымянного зодчего; желая, чтобы созданное им сооружение осталось единственным и неповторимым в своем роде, он, окончив его постройку, выбросил свой топор в реку и после этого уже больше ничего не строил [988] .
987
К. Молчанов. Ук. соч., стр. 229; А. Жуковский. Кольский Воскресенский собор XVII в ИАО, т. II, вып. 1, СПб., 1861, стб. 15; Д. Философов. Самобытность русского зодчества (рецензия на I том «Истории русского искусства» И. Грабаря). «Русская мысль», кн. XI, М., 1910, отд. 2, стр. 73; Н. Голубцов. Ук. соч., ИАОИРС, № 5, стр. 392.
988
Д. Философов. Ук. соч., стр. 73, 74.
Так же как и Кольская крепость, Воскресенский собор не дожил до наших дней; вместе с крепостными стенами, башнями и другими постройками он был сожжен англичанами во время обстрела Колы сто с лишним лет тому назад [989] .
Существуют 3 рисунка Воскресенского собора. Сделанные академиком архитектуры А. Т. Жуковским в 60-х годах XIX в. с оригиналов, доставленных ему С. В. Максимовым, который посетил Колу в 1856 г., они дают представление о плане памятника, а также о его западном и южном фасадах [990] . Каковы были оригиналы, послужившие основой для изготовления этих копий, — не известно; А. Т. Жуковский сообщает только, что они были довольно старыми и на листе бумаги, на котором они были наклеены, существовала сделанная местным краеведом надпись, характеризующая как сам памятник, так и его историю [991] .
989
Е. Голубинский. Архелогический атлас ко второй половине I тома «Истории русской церкви». М., 1906, стр. 24; Н. Голубцов. Ук. соч. ИАОИРС, № 5, стр. 392. Беглое описание собора см. Е. Голубинский. История русской православной церкви, т. 1, ч. 2. М., 1881, стр. 182.
990
Западный фасад опубликован в статье С. Максимова «Кола» («Иллюстрация», т. I, № 12, СПб., 1858, стр. 181), а план и южный фасад — в указанной статье А. Жуковского (ИАО, т. II, вып. 1, стб. 13–15). Кроме того, эти копии воспроизведены в книге С. Забелло, В. Иванова и П. Максимова (ук. соч., рис. 418; 418а на стр. 191 альбома); там же помещена перспектива собора с юго-запада, сделанная архитектором П. Н. Максимовым на основе указанных копий (рис. 417).
991
Текст надписи см. А. Жуковский. Ук. соч., стб. 14, 15.

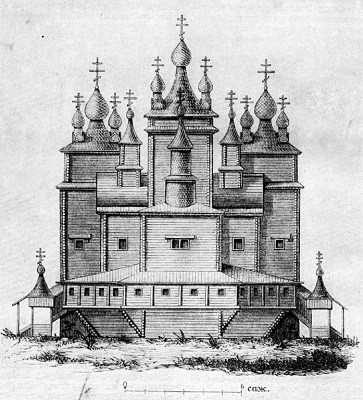

Мы воспроизводим здесь лишь одну из этих копий (рис. 23), а вместо двух других публикуем иллюминированный чертеж «Кольский Воскресенский собор (XVII в.)», принадлежащий архитектору П. Д. Барановскому [992] (рис. 24). Судя по графике, манере исполнения и характеру раскраски, этот чертеж сделан в середине прошлого столетия. Как и на двух рисунках А. Т. Жуковского, на нем изображены план и южный фасад здания [993] .
992
Выражаю благодарность П. Д. Барановскому, который ознакомил меня с этим документом и разрешил его публикацию.
993
В архиве ЛОИИМК (разряд 1, № 925, л. 1) хранится еще одно изображение Воскресенского собора. Это два сделанных тушью чертежа, наклеенных на один лист бумаги: план и южный фасад памятника. В верхней части чертежа надпись: «Фасад и план Кольского Воскресенского собора», а в нижней — другая надпись, текст которой в общих чертах соответствует тексту, приведенному А. Т. Жуковским. Третья надпись (в центре) свидетельствует, что чертеж был направлен в Археологическое общество из города Кеми 16 марта 1856 г. коллежским регистратором Александром Кириловичем Шешениным. Рукой Шешенина и написана внизу чертежа история Воскресенского собора.
