Если коротко проследить развитие конструкции вагонов, то сразу обратят внимание характерные особенности. В прошлом веке вагоны строили из дерева. Затем деревянные несущие брусья рамы заменили металлическими швеллерами, а кузова пассажирских вагонов снаружи стали обшивать стальным листом. Долгое время характерной особенностью внешнего вида локомотивов и вагонов было наличие заклёпочных соединений листов обшивки, придававших подвижному составу определённую эстетическую красоту, далекую от современного дизайна. Кроме того, пассажирские вагоны украшали витиеватым литьем в виде кронштейнов для сигнальных огней, замысловатых уголков, опор, поручней и т. д. Широкое распространение получили в начале XX века 18-метровые четырёхосные пассажирские вагоны, а затем и 20-метровые, которые имели у нас в стране очень широкое распространение в довоенные и послевоенные годы, в различных вариантах — общие, пригородные, купейные, мягкие, почтовые и др. Целый ряд ярких, с точки зрения моделиста, особенностей этих вагонов — переходные площадки с гармошкой, раздвижные наклонные лестницы на крышу, скошенные входные ступени, суженный тамбур и др., придавали этим вагонам свой особенный колорит. В конце 40-х годов появляются всем хорошо знакомые цельнометаллические пассажирские вагоны — лаконичной формы, обладающие бесспорной эстетической прелестью.

Очень непохожи друг на друга наши первые и современные электровозы и тепловозы, но каждый из них в равной степени интересен моделисту своей принадлежностью определённому времени.

Хорошо изготовленная модель-копия, воспроизводящая конкретный локомотив или вагон, ставший страницей истории наших железных дорог, приобретает особую ценность. Это уже не просто модель, а частичка истории нашей Родины, яркая страница жизни страны, биографии советского человека, его подвига.

В настоящее время в разных городах Советского Союза поставлены на вечные стоянки многие локомотивы в память героических событий, в честь замечательных людей, работавших на них. Они дают широкую возможность моделистам совершать экскурсии в прошлое и получать самый ценный материал — видеть предмет своими глазами, изучать его, делать необходимые зарисовки и фотографии, уточнять детали. Приведем несколько примеров.

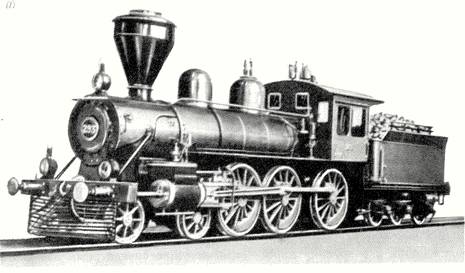

На паровозе Н2-293 в 1917 г. В. И. Ленин, скрываясь от царских ищеек, под видом кочегара приезжал в революционный Петроград. Этот паровоз, переданный правительством Финляндии в дар Советскому Союзу, установлен в павильоне на Финляндском вокзале в Ленинграде. Превосходная модель паровоза открывает экспозицию Ленинградского железнодорожного музея (рис. 10, а).

< image l:href="#"/>

Рис. 10. Паровозы, связанные с жизнью и деятельностью В. И. Ленина

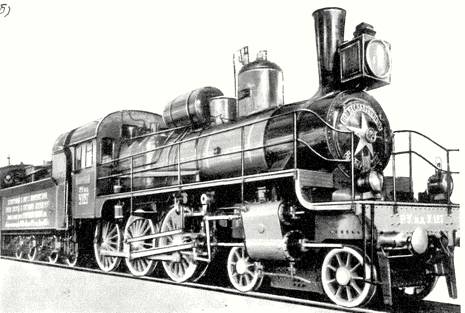

В мае 1923 г. рабочие железнодорожного депо станции Москва-Павелецкая во внеурочное время отремонтировали средним ремонтом паровоз серии У127 и единогласно избрали Владимира Ильича Ленина почётным машинистом, прикрепив на передней части котла надпись: «Беспартийные — коммунистам». В тяжелый для страны морозный январский день 1924 г. паровоз У127 вел траурный поезд с телом вождя от платформы Герасимовская до Москвы. В канун 110-й годовщины со дня рождения В. И. Ленина в Москве на площади Павелецкого вокзала открыто новое здание павильона-музея «Траурный поезд В. И. Ленина», здесь хранится эта бесценная реликвия (рис. 10, б).

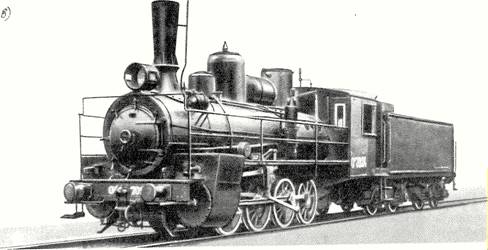

Паровоз серии О^в7024 (рис. 10, в) был отремонтирован в апреле 1919 г. на первом коммунистическом субботнике рабочими депо Москва-Сортировочная. Теперь это дорогой экспонат музея «Великого почина», организованного в этом депо.

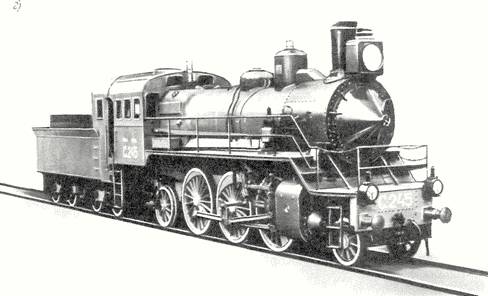

7 августа 1983 г. в депо Ховрино состоялось открытие ещё одного памятника, ставшего реликвией технической и общественной истории нашей страны. Паровоз С.245 (рис. 10, г) ранней весной 1918 г. привел из Петрограда в Москву особый поезд № 4001, в котором прибыли члены Совнаркома во главе с В. И. Лениным. Активное участие в сохранении и восстановлении паровоза С.245 принимали члены Московского клуба железнодорожного моделизма.

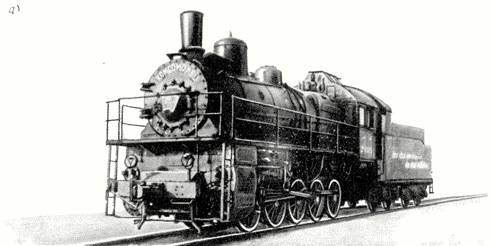

На станции Ладожское Озеро, у начала легендарной Ладоги, стоит на почётной стоянке рядом с музеем «Дороги жизни» паровоз серии Э^ш4375 (рис. 11, а). Этот паровоз в тяжелые дни блокады Ленинграда доставлял поезда с торфом для единственной оставшейся в строю в Ленинграде пятой ГРЭС.

Рис. 11. Локомотивы на пьедесталах

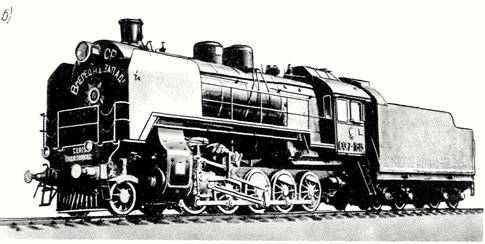

Герой Социалистического Труда машинист А. Г. Смирнов со своим паровозом прошел путь от Днепра до Шпрее и 10 мая 1945 г. привел первый эшелон в поверженный Берлин. Теперь паровоз СО17-1613 стоит на почётной стоянке у депо Нижнеднепровск-Узел (рис. 11, б).

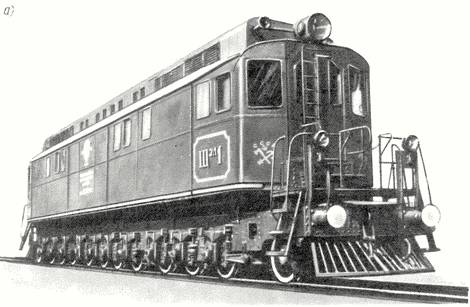

У станции Ховрино в Москве на вечной стоянке находится первенец советского тепловозостроения — тепловоз Щ^эл1 конструкции Я. М. Гаккеля, построенный в 1924 г. по прямому указанию В. И. Ленина (рис. 12, а).

В депо Хашури поставлен на вечную стоянку электровоз ВЛ19-01 (рис. 12, б), построенный к XV годовщине Великой Октябрьской социалистической революции. В тот далекий год он положил начало большому семейству советских электровозов, на кузовах которых начертаны буквы «ВЛ», что означает «Владимир Ленин» — в память и в знак высокого уважения и признательности великому вождю трудящихся, основоположнику электрификации страны.

Рис. 12. Первые советские локомотивы

«Живые» памятники истории, поставленные на пьедесталы, являются зримыми и ощутимыми «полпредами» истории техники, истории нашего государства, рассказывающими потомкам о прошлом нашей страны. Процесс сохранения исторической железнодорожной техники продолжается и всё больше энтузиастов, в том числе и молодежи, включается в эту благородную работу.

Воссоздать в миниатюрных моделях-копиях историю русских и советских железных дорог — интереснейшая задача. Конечно, один человек, пусть даже одержимый, не сможет осуществить её. Однако коллективу любителей-моделистов такая задача под силу. При этом каждый сможет выбрать для копирования тот натурный образец, который соответствует его желаниям и симпатиям. Собранные на одной выставке эти модели-копии могли бы стать своеобразными пропагандистами истории отечественных железных дорог.

Подводя итоги этой главы, можно с уверенностью сказать, что железнодорожный моделизм, помимо технических знаний, развивает чувство гордости за историю отечественной техники, расширяет кругозор, воспитывает любовь к Родине.

Глава II ПОСТРОЕНИЕ МАКЕТА ЖЕЛЕЗНОЙ ДОРОГИ

1. Условия размещения макета

Моделист начинается во многих из нас с того момента, когда куплен первый комплект миниатюрной железной дороги. Поезд, как настоящий, движется по рельсам, а вслед за ним и наше воображение: мерцают огни светофоров, видится здание вокзала и хорошо знакомая железнодорожная атмосфера... Постепенно, но настойчиво фантазия оформляется в окончательное решение — соединить этот миниатюрный поезд со станционными постройками, пейзажем, рельефом местности и т. д. на небольшой стационарной установке — макете.

Постройка макета железной дороги — кропотливая работа, связанная с определёнными трудностями, одна из которых возникает сразу, как только у любителя появилась мысль соорудить его. Ведь устроить макет надо в таком месте, чтобы не стеснить привычной жизни, сложившейся дома. Наиболее полно может отвечать интересам любителя макет, на котором будут расположены достаточно длинные пути между станциями, а станции иметь путевое развитие. Такой макет позволит воспроизвести движение грузовых и пассажирских поездов, а также одновременно и независимо от их следования производить маневры на станциях.

Приступая к постройке макета железной дороги, каждый моделист должен принять в качестве обязательных требования, соблюдение которых обеспечит наиболее безотказную его работу и сохранность. Эти требования таковы. Место, куда будет убираться макет, должно быть сухим, без химических выделений, защищенным от пыли и солнечных лучей; изменение температуры окружающей среды не должно превышать 4 — 5°C. Желательно, чтобы весь макет убирался в одно место и был обеспечен удобный к нему доступ.

Удобно хранить макет между большим шкафом и стеной комнаты. Отодвинув шкаф от стены на 250 мм (это расстояние следует считать минимальным) и установив вверху между шкафом и стеной ограничительные бруски, можно получить пространство, хорошо защищенное от воздействия случайных толчков, излишнего света. На бруски и часть шкафа сверху можно положить фанерный щит, а проёмы по бокам закрыть занавесками, которые должны хорошо сочетаться с окружающей обстановкой и цветом стен. Таким образом, получается защищенное от пыли и посторонних воздействий пространство, которое относительно легко скроется в интерьере (рис. 13, а). После этого можно приступать к сборке рамы подмакетника, одновременно решив способ выдвижения макета из-за шкафа и перевода в горизонтальное рабочее положение. В вертикальном положении макет можно устанавливать на невысокую, длинную платформу на роликах и на ней выкатывать из-за шкафа и также убирать его обратно. В рабочем положении макет можно устанавливать на раздвижном столе, на откидных или привинчивающихся опорах, одну сторону рамы подмакетника можно подвешивать на закреплённые в стене крюки. При такой схеме размещения рама подмакетника должна быть жёстко собрана, не давать перекосов во время перемещения, иначе все рельсовые, электрические соединения, швы рельефа быстро придут в негодное состояние. Убирая макет, его следует закрывать полиэтиленовой плёнкой для защиты от проникновения пыли, которая нарушает токосъём с рельсов и портит общий вид макета.
