Станционные пути, как правило, располагают на горизонтальных площадках и на прямых участках. Рассмотрим характерные особенности некоторых видов станций, которые в упрощенном виде можно воспроизвести на макете.

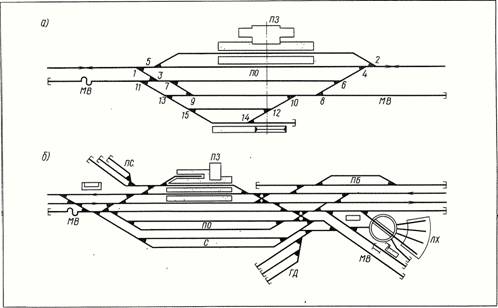

Промежуточные станции (см. рис. 24, а) располагают всегда вблизи населенных пунктов и поэтому, кроме пропуска, скрещения и обгона поездов, на них производят операции, связанные с обслуживанием населения, промышленности и сельского хозяйства — посадку и высадку пассажиров, погрузку и выгрузку грузов и др., осуществляют отцепку и прицепку вагонов к поездам; подачу, уборку вагонов с грузовых пунктов, обслуживают подъездные пути предприятий и т. д. Для выполнения этих операций промежуточные станции имеют следующее станционное хозяйство — путевое развитие, включающее главные, приёмо-отправочные, погрузочно-разгрузочные пути, вытяжные пути для маневровой работы, предохранительные и улавливающие тупики, подъездные пути, пассажирские здания, платформы и другие устройства для обслуживания пассажиров, склады, грузовые площадки и платформы, погрузочно-разгрузочные механизмы и устройства, стрелочные посты, устройства сигнализации и связи, средства освещения.

Участковые станции (рис. 24, б) разграничивают железнодорожные линии на участки и предназначены для обработки транзитных грузовых и пассажирских поездов — смены локомотивов или их экипировки, технического осмотра и безотцепочного ремонта вагонов и др. Кроме того, эти станции принимают, расформировывают, формируют и отправляют сборные и другие поезда. Участковые станции имеют путевое развитие, пассажирское и грузовое хозяйство, а также, как правило, локомотивное депо с путями отстоя и экипировки локомотивов, сооружения вагонного хозяйства. Путевое развитие участковой станции включает приёмо-отправочные пути для пассажирского движения, тупиковые или сквозные пути для стоянки местных поездов, приёмо-отправочные, сортировочные и вытяжные пути для грузового движения, погрузочно-разгрузочные пути. Устройства локомотивного хозяйства размещают вблизи приёмо-отправочных путей.

Пассажирские, грузовые, сортировочные станции являются очень сложными железнодорожными сооружениями, которые весьма затруднительно воспроизвести на любительском макете в соответствующем объёме и всей технологической совокупности. Тем, кто заинтересуется их особенностями, следует обратиться к специальной литературе.

Вернемся к железнодорожному макету — как на небольшой площади подмакетника разместить рельсовую схему с перегонами, разъездами, станциями и т. д. Невозможно перечислить все варианты путевых рельсовых схем. Если познакомиться со схемами рельсовых путей макетов наших и зарубежных любителей, то можно заметить, что всё их разнообразие в конечном итоге можно свести к одной из трёх основных фигур.

Первой из них следует назвать путевую рельсовую схему замкнутого круга. Схема рельсового круга (овала) хорошо вписывается в габариты домашнего макета, удобна в эксплуатации, являясь бесконечной железнодорожной линией. Расположение разъезда, станции в любом месте замкнутой рельсовой цепи даёт возможность иметь перегоны в обе стороны от станции. Однако просто замкнутый круг или овал сам по себе не производит на зрителя должного впечатления. Этот недостаток схемы — её примитивность, относительно просто можно свести к минимуму. Для этого, к примеру, часть круга убирают в тоннель (рис. 25) и одну треть, а то и половину пути скрывают от глаз зрителя, что благоприятно сказывается на общем впечатлении. Если к тому же в скрытой части рельсового овала разместить разъезд или обгонный пункт при двухпутном круге, то можно получить интересный эффект — с одной стороны в тоннель войдет пассажирский поезд, а с противоположной появится грузовой. Таким образом, двигаясь друг за другом по однопутному участку, каждый из составов задерживается где-то в пути назаметно для зрителя, создавая впечатление длительности следования.

Рис. 25. Путевые схемы простейших макетов

Принимая за основу рельсовый овал, но видоизменяя его форму, можно получить интересные схемы, которые вполне правдоподобно воспроизведут железнодорожный путь на макете, полностью устранив впечатление замкнутого рельсового круга. Если, к примеру, растянуть рельсовый овал в длину и сблизить прямые участки, то в середине получим двухпутный участок железной дороги, а по краям — возвратные петли (рис. 26, а). Если путевую рельсовую схему нужно вписать в длинный подмакетник, вполне целесообразно этот вариант взять за основу, добавив пути примыкания и развитие станционных путей. Если подмакетник имеет форму прямоугольника, близкого к квадрату, такой растянутый овал можно видоизменить, завернув оба края с возвратными петлями во внутреннюю часть макета и выведя на передний план двухпутный участок. Обе петли располагают одна над другой в двух уровнях, одна из них может быть частично или полностью скрыта в тоннеле и тем самым не перегружать макет обилием рельсов, в то же время увеличивая впечатление длительности пребывания поезда в пути (рис. 26, б). На данной схеме довольно легко найти место для расположения одного-двух раздельных пунктов. Схема может быть живописно преобразована макетным ландшафтом.

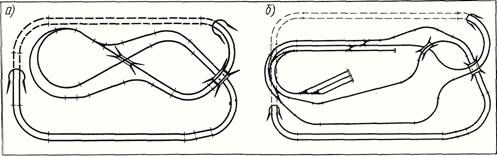

Рис. 26. Варианты схем замкнутого рельсового пути

Время нахождения поездов в пути можно ещё больше увеличить незначительным усложнением предыдущей схемы, которое состоит в том, что одну из петель примыкают к другой, производя вход и выход поездов из неё при помощи двух стрелочных переводов (рис. 27, а). Изменяя положение этих переводов, можно менять и порядок следования поездов. Примыкание интересно расположить на открытой части макета, так как изменение направления следования поездов на глазах у зрителя выглядит весьма эффектно. Можно поискать более сложный вариант примыкания, например, вписав его в рельсовую схему станции, которая в какой-то степени превратится в узловую, так как поезда на ней будут сходиться и расходиться в нескольких направлениях. Перегонные пути при этом можно или оставить рядом, сохранив эффект двухпутного участка, или развести, расположив в виде однопутной линии с многочисленными пересечениями в двух уровнях и с отрезками, скрытыми в тоннелях (рис. 27, б).

Рис. 27. Рельсовый путь с примыканием возвратных петель:

а — принципиальная схема; б — примыкание, превращенное в узловую станцию

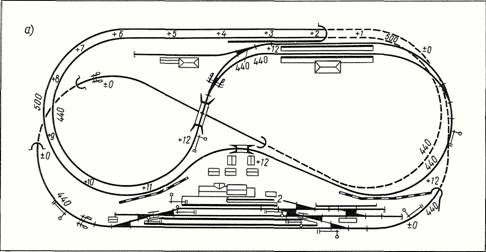

Другой вариант замкнутого рельсового пути, искусственно вытянутого и уложенного в дополнительную петлю, представлен на рис. 28, а (пояснения условных обозначений и цифр на этом рисунке и на рис. 28, б, 29 и 30 приведены в приложении 2). Имея два раздельных пункта в виде упрощенной промежуточной станции и разъезда, схема позволяет только после трёхкратного прохода поезда по овалу макета вернуться в исходную точку. Наличие приёмо-отправочных, погрузочно-разгрузочных путей, вытяжных и предохранительных тупиков позволит производить маневровую работу. Не совсем правдоподобно на этой однопутной схеме выглядит двухпутный участок. Его искусственность очевидна. Однако такая условность может иметь место на макете для достижения возможности получить эффект движения встречных поездов, который оказывается неожиданным и привлекательным с точки зрения общего впечатления. Если к этой рельсовой схеме добавить обгонные пути в той части, которая скрыта в тоннелях, то возможности чередования различных поездов и время пребывания их в пути станут значительно шире и больше.

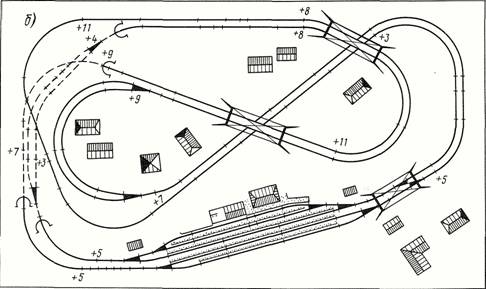

Рис. 28. Рельсовые схемы замкнутых путей:

а — уложенные в виде восьмерки; б — образующие двойную восьмерку с двухпутными перегонами

Искусственное удлинение железнодорожной линии на макете за счёт увеличения количества рельсовых петель не беспредельно и в какой-то момент начинает отрицательно сказываться, чрезмерно перегружая макет паутиной рельсов. Поэтому моделист должен проявить выдумку, умение и так построить свой макет, чтобы часть путей (петель) ушла в тоннель, оказалась скрытой лесом, городскими постройками, неровностями рельефа и др., а прямые участки остались открытымии (рис. 28, б).

Схема, основанная на рельсовом овале, может быть построена и несколько иначе. Овал принимают в качестве бесконечного перегонного пути, к которому в разных местах и в разных направлениях примыкают два других полуовала, заканчивающиеся тупиковыми станциями (рис. 29). При такой схеме поезд может, покинув станцию, некоторое время обращаться по основному овалу, а затем выйти на путь, ведущий ко второй станции. Если скрытую в тоннеле часть основного овала дополнить небольшим парком путей для обгона и скрещения поездов, то возможности разнообразить «график» движения поездов станут значительно шире.

Рис. 29. Рельсовая схема, образованная овалом, имеющим примыкания в противоположных направлениях

Второй основной рельсовой схемой макета является незамкнутый рельсовый путь. Он может состоять из одного или нескольких полуовалов, образующих перегонный путь с началом на одной станции и концом на другой. Такая схема рельсового пути (рис. 30) ближе к настоящей железной дороге; точно так же связывают рельсовой колеей два различных пункта. Сюда хорошо вписываются станции, разъезды, расположенные по пути. Незамкнутая рельсовая схема даёт основу для конструирования различных вариантов макетов. Именно эта схема пригодна для макетов консольного типа (рис. 31). Такие макеты выглядят лаконично, не перегружены элементами пейзажа и многочисленными рельсовыми путями, уложенными в разных уровнях. Несмотря на простоту схемы, возможно проведение маневровой работы и пропуск поездов по перегонам, следование которых по незамкнутому пути производит правдоподобное впечатление.

Рис. 30. Схема незамкнутого рельсового пути

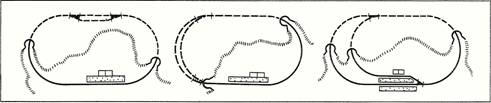

Рис. 31. Рельсовые схемы консольных макетов:

1 — стена; 2 — подмакетник; 3 — окно

Третьей основной рельсовой схемой макета служит комбинированная схема, особенностью которой является сочетание замкнутого рельсового овала (одно- или двухпутного), представляющего собой главный путь с однопутной веткой, заканчивающейся тупиковой станцией. Примыкание ветки к главному пути, или, как говорят железнодорожники, к главному ходу, осуществляется на станции. Соединяя три направления, такая станция может быть представлена на макете как узловая, но в упрощенном виде. Эта схема является наиболее распространенной у любителей, так как на ней можно сочетать технику железных дорог разных периодов — например, по главному ходу движутся современные поезда с электрической тягой, а на ветке ещё «доживают» свой век паровозы и старенькие вагоны, или на главном направлении используется тепловозная и паровая тяга, а примыкающая ветка с тяжелым профилем пути в условиях горного рельефа — электрифицирована. Конечную тупиковую станцию ветки устраивают на возвышенном месте и обычно располагают где-то на втором плане макета, над частью главного пути, убранной в тоннель. Конфигурация и расположение однопутной ветки могут быть самыми разнообразными и представлять собой несколько колец, соединенных в спираль, образующую подъёмы. Путевая схема ветки может быть решена в виде чередования полуколец с относительно прямыми участками, переплетающимися в разных уровнях и образующими допустимые подъёмы. В плане такая схема может напоминать цифру 8. На подобных макетах можно воспроизвести движение скорых, грузовых и пригородных поездов в сочетании с маневровой работой на станциях. На рис. 32 представлены варианты комбинированных рельсовых схем, которые можно вписать на сравнительно небольших подмакетниках.
