3. Принцип работы мотоциклетного двигателя
Принцип работы мотоциклетного двигателя заключается в том, что в цилиндре двигателя осуществляется превращение тепловой энергии, получающейся при сгорании горючего, в механическую энергию. Так как процесс сгорания происходит непосредственно в рабочем цилиндре двигателя, то такие двигатели называются двигателями внутреннего сгорания.
В двигателях внутреннего сгорания карбюраторного типа горючая смесь вводится в цилиндр и сгорает там, производя механическую работу. Продукты сгорания горючего выводятся из цилиндра и снова происходит заполнение цилиндра горючей смесью. Горючая смесь, поступая в цилиндр двигателя и перемешиваясь с оставшимися там отработавшими газами, образует рабочую смесь.
Рабочий цикл в цилиндре мотоциклетного двигателя может
Тактом называется часть рабочего цикла, совершаемая в основном при перемещении поршня от одной мертвой точки до другой.
Ходом поршня называется расстояние, проходимое поршнем от одной мертвой точки до другой.
В четырехтактных двигателях за период рабочего цикла происходит последовательное чередование следующих тактов: впуска, сжатия, расширения и выпуска.
В двухтактных двигателях за период рабочего цикла происходит последовательное чередование следующих тактов: сжатия, включающего окончание впуска горючей смеси и сжатие рабочей смеси, и расширения, включающего расширение, выпуск и начало впуска.
В рабочем цикле только в такте расширения совершается полезная работа. Остальные такты цикла являются подготовительными и служат для впуска и сжатия горючей смеси и выпуска отработавших газов.
Во время такта расширения предварительно сжатая рабочая смесь, воспламеняемая при помощи электрической искры, сгорает. При сгорании температура газов достигает 2200 °C. За счет повышения температуры давление газов в цилиндре резко увеличивается. Наибольшее давление газов в цилиндре достигает 35–40 кг/см2. Под действием давления газов поршень перемещается от верхней мертвой точки к нижней.
4. Четырехтактный цикл двигателя
Рассмотрим процессы, происходящие последовательно в цилиндре четырехтактного двигателя, предполагая, что двигатель работает при полном открытии дроссельной заслонки, потери на трение в двигателе отсутствуют и давление воздуха в картере двигателя постоянно и равно атмосферному.
В конце такта выпуска поршень начинает перемещаться от верхней мертвой точки к нижней, впускной клапан открывается. В результате перемещения поршня в такте впуска давление в цилиндре понижается до 0,8–0,85 кг/см2, вследствие чего в него поступает горючая смесь. Во время впуска горючая смесь нагревается, а в конце впуска температура ее достигает 50-100 °C.
Раннее открытие впускного клапана позволяет создать проходное сечение в клапане достаточной величины к началу перемещения поршня от верхней мертвой точки к нижней, а также использовать для лучшего наполнения цилиндров подпор горючей смеси во впускном патрубке и отсасывающее действие отработавших газов в конце такта выпуска предыдущего рабочего цикла.
Изменение давления газов в цилиндре двигателя при перемещении поршня от верхней мертвой точки к нижней в такте впуска показано графически на рис. 5.

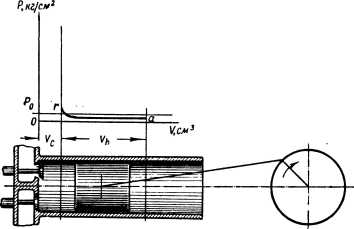

Рис. 5. Процесс впуска четырехтактного двигателя: Vc — объем камеры сжатия; Vh — рабочий объем цилиндра; Р — давление внешнего воздуха; r — начало такта впуска; а — конец такта впуска.
На линии ОР отложено давление (в кг/см2) в цилиндре двигателя, на линии OV — объем цилиндра. Расстояние Vc соответствует объему камеры сжатия, Vh — рабочему объему цилиндра. Отложим на линии ОР расстояние ОР0, соответствующее давлению в 1 кг/см2, и проведем через точку Р0 линию, параллельную линии OV.
Эта линия называется атмосферной линией и соответствует давлению внешнего воздуха. Кривая га показывает изменение давления в цилиндре двигателя в такте впуска.Как было указано выше, на каждый квадратный сантиметр площади днища поршня в цилиндре будет действовать давление, равное примерно 0,8–0,85 кг. Если считать, что давление в картере постоянно и равно 1 кг/см2, то на поршень будет действовать сила, направленная от нижней мертвой точки к верхней и равная разности давлений в цилиндре и в картере (0,15—0,2 кг/см), помноженной на площадь поршня. Поэтому для перемещения поршня от верхней мертвой точки до нижней затрачивается работа, равная произведению силы, действующей на поршень, на путь, проходимый поршнем от верхней мертвой точки к нижней.
Таким образом, при перемещении поршня от верхней мертвой точки к нижней в такте впуска некоторая часть работы двигателя затрачивается на заполнение цилиндров двигателя горючей смесью. Эта работа может быть совершена за счет использования энергии, накопленной в маховике за предыдущий рабочий цикл. Она называется насосной работой (или насосными потерями).
При перемещении поршня от нижней мертвой точки к верхней происходит сжатие рабочей смеси. Так как в конце впуска (рис. 6, точка а), что соответствует началу сжатия, давление в цилиндре двигателя ниже давления внешнего воздуха, то поступление в цилиндр горючей смеси возможно и на некотором ходе поршня от нижней мертвой точки к верхней.

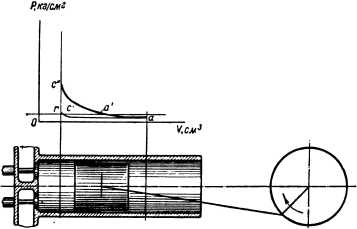

Рис. 6. Процесс сжатия четырехтактного двигателя: а — начало такта сжатия; а' — точка, соответствующая давлению в 1 кг/см2; с' — момент зажигания; с" — конец такта сжатия.
Поэтому впускной клапан закрывается через 50–80° поворота коленчатого вала после нижней мертвой точки.
При перемещении поршня от нижней мертвой точки к верхней давление в цилиндре двигателя начинает повышаться и в точке а достигает 1 кг/см2. При дальнейшем перемещений поршня к верхней мертвой точке рабочая смесь в цилиндре двигателя сжимается и давление в цилиндре возрастает. Увеличение давления в цилиндре двигателя происходит не только за счет сжатия, но и за счет нагревания рабочей смеси от горячих стенок цилиндра, днища поршня, впускных и выпускных клапанов.
Температура в конце сжатия может быть в пределах 350–400 °C, а конечное давление в цилиндре двигателя при степени сжатия 5–8 достигает 8—12 кг/см2.
В конце такта сжатия происходит зажигание рабочей смеси. Однако еще до конца такта сжатия давление в цилиндре повышается в основном за счет продолжающегося сжатия рабочей смеси. За этот период сгорает с малой скоростью некоторое очень небольшое количество рабочей смеси около электродов свечи.
Работа, затрачиваемая на сжатие рабочей смеси, увеличивается по мере перемещения поршня к верхней мертвой точке. В каждый отдельный момент сила, действующая на поршень по направлению от нижней мертвой точки к верхней, будет равна произведению разности давлений над поршнем и под поршнем в этот момент на площадь днища поршня. Эта сила противодействует перемещению, поршня к верхней мертвой точке и на ее преодоление затрачивается энергия, запасенная маховиком во время предыдущего рабочего цикла.
В такте расширения происходит сгорание рабочей смеси в течение 0,002—0,003 секунды, причем горение распространяется со скоростью 20–40 м в секунду.
На рис. 7 показано изменение давления в цилиндре двигателя в процессе такта расширения.

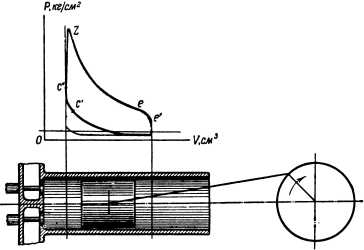

Рис. 7. Процесс расширения четырехтактного двигателя: с" — конец такта сжатия; е — начало открытия выпускного клапана; c' — конец расширения, Z — конец видимого горения.
