Наставление по стрелковому делу. Ручной пулемет ДП

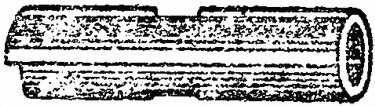

Рис. 17. Газовый поршень

На стержень надеты возвратно-боевая пружина (рис. 18) и соединительная муфта (рис. 19).

Рис. 18. Возвратно-боевая пружина

Возвратно-боевая пружина служит для подачи подвижных частей пулемёта в крайней переднее положение.

Соединительная муфта является упором для заднего конца возвратно-боевой пружины; она имеет хвост и выступы для соединения со ствольной коробкой.

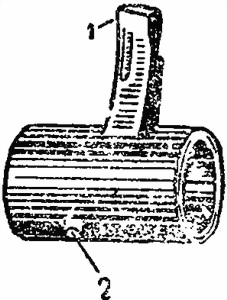

Рис. 19. Соединительная муфта:

1 — хвост; 2 — выступ для соединения со ствольной коробкой

15. Спусковая рама (рис. 20) служит для помещения спускового механизма; к ней прикреплён приклад. На стойке спусковой рамы имеются вертикальной пазы и выступы для соединения со ствольной коробкой и отверстие для соединительного винта

На переднем конце спусковой рамы имеются закруглённые выступы для соединения с крючками ствольной коробки, снизу — спусковая скоба.

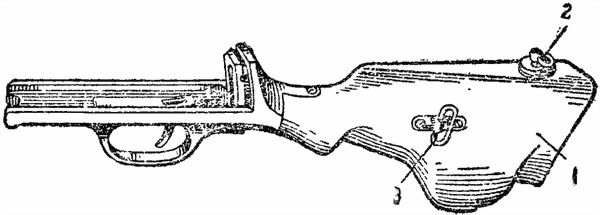

Рис. 20. Спусковая рама с прикладом

1 — приклад; 2 — масленка; 3 — антапка

Спусковой механизм (рис. 21) служит для удержания рамы с затвором на боевом взводе спуска их с него. Он состоит из спускового рычага с пружиной, спускового крючка и предохранителя с пружиной.

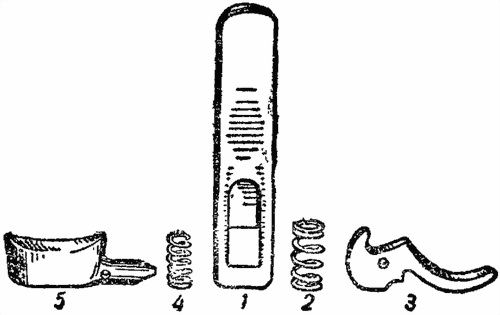

Рис. 21. Спусковой механизм:

1 — спусковой рычаг; 2 — пружина спускового рычага; 3 — спусковой крючок; 4 — пружина предохранителя; 5 — предохранитель

Приклад, служащий для удобства стрельбы, прикреплён к спусковой раме шурупами; он имеет слева антапку, внутри — маслёнку с пробкой и с кисточкой, снизу — отверстие для подъёмника.

16. Сошка (рис. 22) служит упором при стрельбе. Она состоит из хомута и двух ног, укреплённых в движке. Верхняя часть хомута откидная; она соединяется с нижней его частью при помощи винта с барашком. На ногах сошки — башмаки (ограничители). Концы ног называются сошниками. В сложенном виде ноги скрепляются пружинной застёжкой, надетой на левую ногу сошки.

17. Для хранения и переноски пулемёта положен брезентовый чехол.

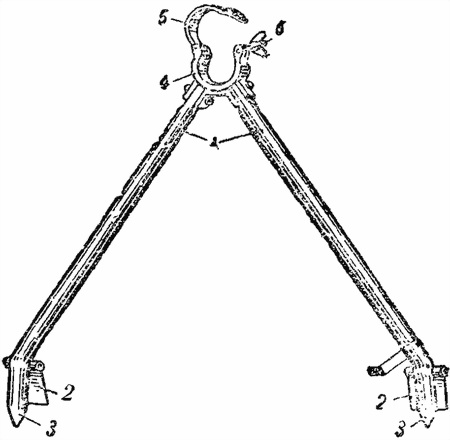

Рис. 22. Сошка:

1— ноги; 2 — башмаки; 3 — сошники; 4 — хомут; 5 — откидная часть хомута; 6 — винт с барашком

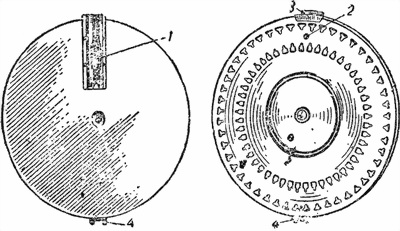

Рис. 23. Магазин:

1 — приемник; 2 — винт задержки заводной пружины; 3 — загнутая пластинка; 4 — риска

18. Магазин (рис. 23) служит для помещения 47 патронов (магазины прежних годов изготовления рассчитаны на 49 патронов). Магазин состоит из нижнего и верхнего дисков.

Нижний диск (рис. 24) снаружи имеет приёмник для помещения очередного патрона, на ободе — вилку для присоединения магазина к пулемёту и загнутую пластинку для предупреждения перекачивания верхнего диска. Внутри диск имеет: а) втулку для соединения с верхним диском; на втулке — зарез для конца заводной пружины, внутри втулки — канал двух диаметров: больший — для входа втулки верхнего диска и меньший, нарезной — для соединительного винта дисков; б) обруч для помещения заводной пружины; в) лоток для направления патронов из магазина в приёмник.

Верхний диск (рис. 25) внутри имеет: а) два ряда зубьев для помещения патронов; б) накладку для закрывания отверстий диска; в) втулку с отверстием для соединения с наружным диском; г) стойку для соединения с заводной группой; д) задержку заводной пружины (в виде гильзы), прикреплённую к диску винтом; задержка ограничивает раскручивание заводной пружины при израсходовании патронов.

На магазинах, вмещающих 47 патронов, на верхнем диске имеется надпись «47 патронов».

Заводная пружина, вращая верхний диск, подает патроны к окну приёмника. Одним своим концом она соединена с неподвижной втулкой нижнего диска, а другим, имеющим петлю, — со стойкой верхнего диска.

Приёмник служит для помещения очередного патрона внутри он имеет полозки и скосы для направления патрона в патронник, вырезы для прохода досылателя затвора и глубокий вырез (в задней части) для входа отражателя; в передней части — выступ со срезом для скольжения пули при подаче патрона в патронник. Приёмник сзади оканчивается выступом, за который заскакивает магазинная защёлка во время присоединения магазина к пулемёту.

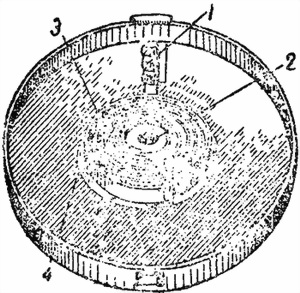

Рис. 24. Нижний диск магазина:

1 — лоток; 2 — втулка; 3 — заводная пружина; 4 — обруч

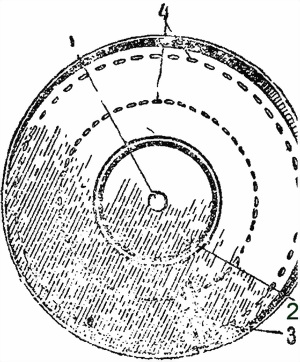

Рис. 25. Верхний диск магазина:

1 — отверстие для втулки; 2 — стойка; 3 — задержка заводной пружины; 4 — зубья для помещения патронов

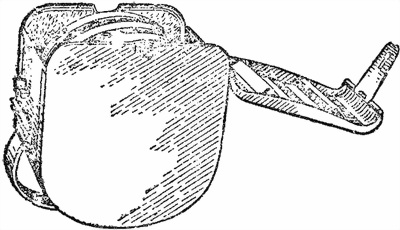

Рис. 26. Железная коробка для магазинов

Магазины хранятся и переносятся в железных коробках (рис. 26) или в брезентовых сумках, по три магазина в каждой.

Описание принадлежности пулемёта

19. На каждый ручной пулемёт положено иметь следующую принадлежность (рис. 27):

а) составной шомпол для чистки канала ствола;
