Наставление по стрелковому делу. Ручной пулемет ДП

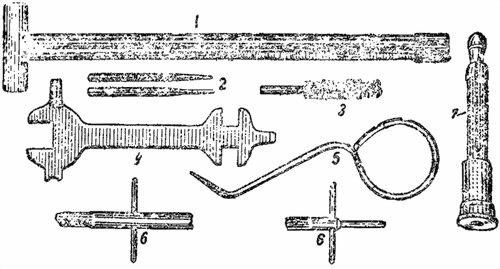

Рис. 27. Принадлежность:

1 — шомпол; 2 — выколотки; 3 — щетинный ёршик; 4 — ключ-отвёртка; 5 — коленчатый стержень; 6 — прибор для прочистки газовых путей; 7 — извлекатель

б) ключ-отвёртку для разборки и сборки пулемета; ключ имеет вырезы для ствола, гайки регулятора и пламегасителя, гнездо для ввинчивания и вывинчивания мушки, лезвие для винтов и лезвие с выступами для гайки замыкателя ствола;

в) коленчатый стержень с щетинным ёршиком для протирания и чистки патронника через верхней окно ствольной коробки без разборки пулемёта

г) прибор для прочистки газовых путей;

д) две выколотки для выталкивания осей шпилек;

е) извлекатель для извлечения из патронника оторвавшихся дулец гильз.

Вся принадлежность укладывается в железную коробку (рис. 28) или брезентовую сумку.

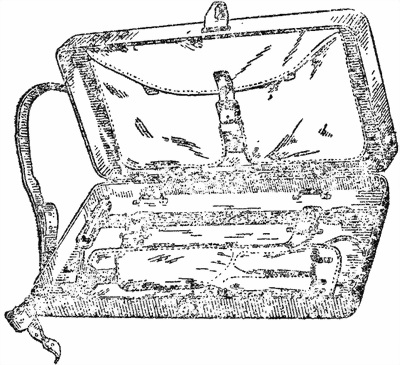

Рис. 28. Железная коробка для укладки принадлежности

Боевой патрон

20. Боевой патрон (рис. 29) состоит из гильзы, капсюля, порохового заряда и пули.

Гильза служит для соединения всех частей патрона. Она имеет: корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена и обжата пуля, и шляпку с закраиной для захвата зацепом выбрасывателя.

Дно корпуса гильзы имеет: а) гнездо для капсюля; б) наковальню, на которой капсюль пробивается бойком ударника; в) два затравочных отверстия, через которые к пороху проходит пламя от капсюля.

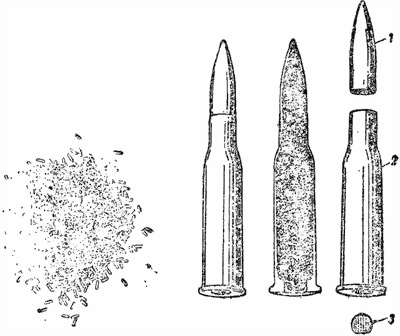

Рис. 29. Боевой патрон:

1 — пуля; 2 — гильза; 3 — капсюль; слева — заряд пороха

Капсюль состоит из латунного колпачка, в который впрессован ударный состав, покрытый фольговым кружком.

Заряд бездымного пороха наполняет корпус гильзы.

21. Пуля (обр. 1908 и 1930 гг.) состоит сердечника (сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца. Головная часть пули обр. 1930 г. окрашена в жёлтый цвет.

22. Бронебойная пуля состоит из оболочки и свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрный цвет.

23. Трассирующая пуля состоит из оболочки, внутри которой спереди помещается сердечник из сплава свинца с сурьмой, а сзади — стаканчик с запрессованным трассирующим составом. Головная часть пули окрашена в зелёный цвет.

Глава II РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА

Положение частей и механизмов пулемёта до заряжания

24. Части и механизмы пулемёта до заряжания находятся в следующем положении:

а) затворная рама с газовым поршнем и затвором — в крайнем переднем положении; возвратно-боевая пружина — в наименьшем напряжении; газовый поршень раструбом надвинут на регулятор; затвор плотно запирает патронник; боевые упоры затвора разведены в стороны и заходят за боевые уступы ствольной коробки; ударник спущен;

б) отражатель — в крайнем верхнем положении; его пружина сжата;

в) спусковой рычаг приподнят кверху; хвост спускового крючка отведён вперед и упирается в предохранитель; выступ предохранителя опущен;

г) окно ствольной коробки закрыто щитиком.

Работа частей и механизмов пулемёта при заряжании

25. Для заряжания пулемёта нужно:

1) сдвинуть шитик вперед;

2) отвести рукоятку назад доотказа;

3) присоединить снаряженный магазин.

При сдвигании щитика открывается верхнее окно ствольной коробки.

При отводе рукоятки назад:

а) газовый поршень, отходя назад, сжимает на стержне возвратно-боевую пружину, задний конец которой упирается в соединительную муфту;

б) затворная рама отводит назад соединённый с ней ударник; утолщённая часть ударника, выйдя из затвора, освобождает боевые упоры;

в) боевые упоры затвора под действием скосов выемки затворной рамы сводятся, выходят из уступов ствольной коробки и освобождают затвор;

г) затвор под действием на его нижний выступ передней стенки выемки затворной рамы отходит назад;

д) спусковой рычаг давлением отходящей назад затворной рамы утапливается; когда же рама дойдёт до крайнего заднего положения, спусковой рычаг под действием своей пружины снова поднимается и шепталом заскакивает за боевой взвод затворной рамы;

е) затворная рама, а вместе с ней и другие подвижные части останавливаются в крайнем заднем положении.

При постановке магазина патрон, находящийся в окне приёмника, становится впереди досылателя затвора: пулемет заряжен для автоматической стрельбы.

Работа частей и механизмов пулемёта при стрельбе

26. Для открытия огня нужно, обхватив рукой шейку приклада, прижать предохранитель и нажать на спусковой крючок.

При этом:

а) предохранитель освобождает спусковой крючок; спусковой крючок, вращаясь на своей оси, нажимает на спусковой рычаг и выводит его шептало из-под боевого взвода затворной рамы;

б) затворная рама вместе с ударником под действием возвратно-боевой пружины устремляется вперед;

в) утолщённая часть ударника, упираясь в выступы боевых упоров затвора, заставляет двигаться вместе с собой и весь затвор;

г) при движении затвора вперёд его досылатель выталкивает очередной патрон из приёмника магазина и посылает его в патронник;
