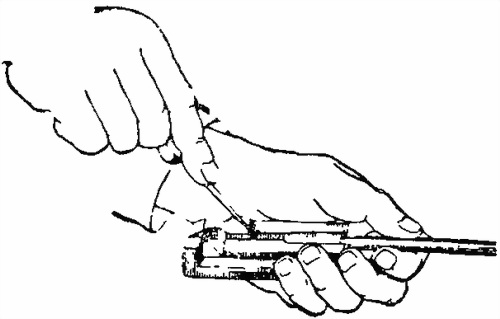

Рис. 39. Отделение выбрасывателя

Порядок разборки и сборки спускового механизма: а) тонкой выколоткой вытолкнуть шпильку спускового крючка и отделил спусковой крючок, рычаг и пружину; б) заменить неисправную часть, поставить в гнездо спусковой рамы спусковой рычаг и его пружину; в) придерживая спусковой рычаг прижатым, поставить на место спусковой крючок, совместить при помощи тонкой выколотки отверстия спускового

крючка спусковой рамы и закрепить крючок шпилькой.

46. Разбирать остальные механизмы пулемёта можно только в оружейной мастерской.

Сборка пулемёта

47. Порядок сборки пулемёта:

1. Присоединить сошку: а) вложить кожух утолщённой частью нижней его трубы в хомут сошки; б) закинуть на кожух откидную часть хомута и закрепить ее винтом.

2. Присоединить регулятор к стволу: а) вставить регулятор в канал газовой каморы, направив сосок ее в соответствующую выемку на пояске регулятора (нормальная установка регулятора — на малом отверстии, обозначенном цифрой 3; в пулемётах прежних годов изготовления — 2,5; эти цифры устанавливать против черты на правой стенке газовой каморы); б) удерживая ствол, как при отделении регулятора, навинтить гайку ключом до совмещения отверстий для чеки; в) вставить чеку и развести её концы.

3. Присоединить к стволу пламегаситель: навинтить пламегаситель рукой и закрепить ключом.

4. Надеть на стержень затворной рамы соединительную муфту, возвратно-боевую пружину и навинтить газовый поршень: а) удерживая затворную раму отвесно, как при разборке (рукояткой вправо), надеть на стержень соединительную муфту так, чтобы хвост её был влево и горбом от себя (рис. 40); надеть на стержень возвратно-боевую пружину, загнутый конец которой направить в продольный паз стержня, нажав на пружину вниз по стержню, навинтить на стержень газовый поршень и закрепить его ключом; при этом конец пружины должен войти в вырез поршня.

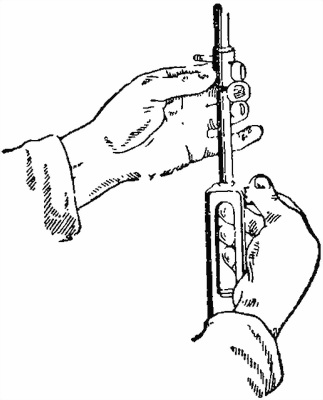

Рис. 40. Надевание соединительной муфты

5. Собрать затвор: а) вставить боевые упоры выступами вниз в соответствующие выемы остова затвора; б) вставить ударник в канал затвора, выступом вверх, и дослать его вперед настолько, чтобы боевые упоры остались сжатыми.

6. Соединить затвор с рамой: направить задний конец ударника в вырез стойки рамы, а нижний выступ затвора и выступы боевых упоров — в соответствующую выемку рамы.

7. Соединить затворную раму со ствольной коробкой: а) повернуть соединительную муфты хвостом вниз; б) правой рукой взять в обхват затвор с рамой и, направляя газовый поршень в нижнюю трубу кожуха, а ребра рамы — в пазы ствольной коробки, послать раму вперед доотказа; в) подать муфту вперед доотказа с помощью ручки соединительного винта приклада и повернуть её хвост кверху.

8. Присоединить спусковую раму с прикладом: а) придерживая левой рукой ствольную коробку, правой ввести закругленные выступы спусковой рамы в крючки ствольной коробки и поднять приклад кверху до совпадения отверстий в ствольной коробке с отверстиями в спусковой раме; б) ввинтить соединительный винт приклада так, чтобы сосок его заскочил в гнездо на ствольной

коробке.

9. Присоединить ствол: а) отвести назад рукоятку затворной рамы; б) придерживая ствольную коробку правой рукой, большим пальцем этой руки нажать доотказа замыкатель ствола, а левой рукой осторожно ввести ствол в трубу кожуха, повернув его регулятором влево и направив газовую камору в соответствующий вырез кожуха; в) повернуть ствол регулятором вниз и освободить замыкатель ствола (в пулемётах прежних годов изготовления — повернуть замыкатель головкой вперёд так, чтобы сосок его заскочил в выемку на стенке коробки).

10. Нажав левой рукой на предохранитель и спусковой крючок, а правой придерживая рукоятку, послать затворную раму в переднее положение.

Разборка и сборка магазина

48. Магазины разбираются и собираются только для чистки при сильном загрязнении или для исправления их. Разборка и сборка производятся командирами или оружейными мастерами.

Порядок разборки магазина:

1. Придерживая диски рукой, отвинтить винт задержки заводной пружины и вынуть задержку.

2. Вращением верхнего диска освободить заводную пружину.

3. Вывинтить винт, соединяющий диски.

4. Разъединить осторожно верхний и нижний диски.

6. Снять заводную пружину.

Порядок сборки магазина:

1. Вставить между обручем и втулкой нижнего диска заводную пружину, зацепом в зарез втулки.

2. Соединить диски: а) пропустить верхний диск под загиб пластинки, придерживающей его; б) поворачивая верхний диск, направить стойку заводной пружины в её петлю, осторожно соединить диски и поворотом верхнего диска проверить правильность соединения.

3. Вставить задержку заводной пружины: а) придерживая магазин левой рукой верхним диском вправо, упереть обод магазина в грудь и, вставив пулю патрона в отверстие для винта задержки, повернуть верхний диск на себя доотказа (примерно на 3¼ оборота); б) отпустить диск обратно (примерно на 1¼ — 1½ оборота) до совмещения отверстия для винта задержки с окном приёмника; в) удерживая верхний диск от вращения, вложить задержку в окно приемника, направляя её дульце к центру диска и совмещая отверстие винта задержки с соответствующим отверстием диска; г) удерживая и таком положении задержку и диск, завинтите снизу винт задержки.

4. Ввинтить винт, соединяющий диски.

Осмотр ручного пулемёта

49. Периодический осмотр пулемётов офицерским и сержантским составом производится в сроки, установленные Уставом внутренней службы Красной Армии.

Осмотр пулемётов офицерским и сержантским составом производится как в собранном, так и в разобранном виде, причём степень разборки пулемёта для осмотра заранее определяется осматривающим.

Одновременно с осмотром пулемёта осматривается положенная к нему принадлежность и запасные части.

50. Ежедневный осмотр пулемета производится наводчиком. Перед выходом на занятия, чтобы убедиться в исправности и боевой готовности пулемёта, наводчик проверяет:

а) правильно ли закреплен ствол в ствольной коробке;

б) исправны ли мушка, прицел и оттянут ли прицельный хомутик назад доотказа (поставлен ли постоянный прицел); не сдвинут ли с места предохранитель мушки (совпадает ли соответствующее деление шкалы предохранителя с риской на приливе кожуха);
