Неизвестный «МиГ». Гордость советского авиапрома

Аналог Ту-144

В 1964 году на базе МиГ-21С началась разработка самолета-аналога А-144, аэродинамическая компоновка крыла которого повторяла форму несущей поверхности сверхзвукового пассажирского лайнера Ту-144. Самолет предназначался для исследований взлетно-посадочных характеристик бесхвостки.

Разработка «Аналога» осуществлялась в конструкторском бюро Горьковского авиазавода. Замена крыла повлекла за собой практически полную перекомпоновку машины. Управление самолетом в каналах крена и тангажа осуществлялось с помощью двухсекционных элевонов. Поскольку самолет был экспериментальным, то вместо РЛС разместили 277-килограммовые центровочные грузы.

В 1968 году 18 апреля летчик-испытатель ЛИИ О.В. Гудков опробовал машину в воздухе (ведущий инженер И.В. Фрумкин). К концу года самолет облетали пилоты Э.В. Елян и М.В. Козлов, затем – И.П. Волк, В.С. Константинов и Б.А. Орлов. К концу года сняли характеристики устойчивости и управляемости, а также подготовили экипаж к первому полету Ту-144. По предложению А.В. Федотова для краткости записи самолет обозначили как МиГ-21И. Почему он это придумал, так и осталось загадкой.

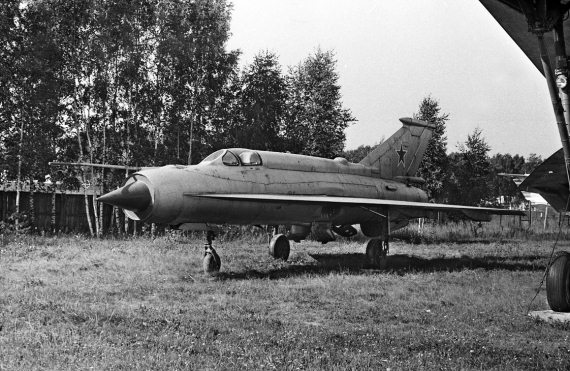

Самолет-«Аналог» МиГ-21И

МиГ-21И с крылом, площадь которого почти в два раза превышала, аналогичный параметр предшественника, отличался высокой маневренностью, но разгонялся медленней. По мнению Б.А. Орлова, «самолет отличался простыми взлетом и посадкой, хорош был и на маневре, но при торможении, когда угол атаки достигал определенной величины самопроизвольно задирал нос – ставился неустойчивым (видимо, попадал в область аэродинамической «ложки». – Прим. авт.). Полная отдача ручки от себя не помогала, приходилось дачей педалей сваливать машину и потом уже выходить из этого режима.

Первый экземпляр МиГ-21И/1 потерпел катастрофу. В тот день летчик Константинов, выполнив задание, снизился над аэродромом до малой высоты, сделал пару переворотов на горке, затем лег на «спину», видимо, хотел пройти над ВПП или выполнить набор высоты, но резковато дал ручку от себя.

Бесхвостки чрезвычайно чутко реагируют на отклонение ручки от себя на малых углах атаки и «Аналог» мгновенно выскочил на громадную отрицательную перегрузку, свалился в штопор и упал в центре аэродрома. Виктор катапультировался, но высоты для нормального срабатывания системы спасения не хватило, и он упал на землю, даже не отделившись от сиденья».

На втором экземпляре самолета МиГ-21И/2 исследовали обтекание несущей поверхности с помощью шелковинок, наклеенных на крыло. Регистрация проводилась с помощью кинокамеры, установленной в обтекателе на законцовке киля. МиГ-21И/2 повезло, он стал экспонатом Монинского музея ВВС.

МиГ-21бис

С целью для дальнейшего улучшения характеристик истребителей МиГ-21 и Су-15 зимой 1971 года вышло постановление правительства, обязывавшее Уфимское МКБ «Союз» создать двигатель Р25-300 взлетной тягой 7100 кгс. Так началась работа над МиГ-21бис – последней серийной модификацией, производство которой развернулось на заводе в Горьком в этом же году. Кроме нового ТРДФ доработали топливную систему, при этом найденные резервы (в основном за счет большего накладного топливного бака) позволили увеличить ее объем почти на 230 литров, что компенсировало потерю дальности из-за возросшего расхода горючего. Тяговые характеристики Р25-300 превзошли заданные, что позволило увеличить, например, скороподъемность машины почти 1,6 раза, доведя ее до 235 м/с у земли (при скорости, соответствующей числу М=0,9).

Следует отметить, что к тому времени практически все резервы планера, включая его внутренние объемы, были исчерпаны. Уровень технологии приборостроения и элементная база радиоэлектронного оборудования не позволяли тогда существенно улучшить параметры радиолокационного прицела столь небольших размеров и расширить боевые возможности машины. Исключение составили лишь управляемые ракеты, но и здесь выбор был невелик.

В 1968 году на вооружение приняли ракету Р-55 с инфракрасной системой самонаведения и дальностью пуска до 10 км. Р-55 включили в состав вооружения МиГ-21бис, но она так и не стала массовой, уступив место Р-60.

По сравнению с МиГ-21 предыдущих модификаций, на «бисе» модернизировали крыло, усовершенствовали бортовое оборудование, значительно увеличили номенклатуру бортового вооружения. В состав оборудования самолета входят радиолокационный прицел «Сапфир-21»; оптический прицел АСП-ПФД-21; пилотажно-навигационный комплекс «Полет-ОИ», включающий систему автоматического управления СВУ-23ЕСН; систему ближней навигации и посадки РСБСН-5С. На самолете сохранились помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной автоматизированной системой управления «Воздух-1»; катапультное кресло КМ-1; или КМ-1М, приемник воздушного давления ПВД-18.

МиГ-21бис – последняя серийная модификация истребителя

В 1972-м Горьковский авиазавод построил первые 35 МиГ-21бис и в том же году самолет приняли на вооружение.

Истребитель завоевания превосходства в воздухе МиГ-21бис по сравнению с самолетами предыдущих модификаций имеет лучшие маневренные и разгонные характеристики, большую скороподъемность. Маневренность самолета приближается к соответствующим характеристикам зарубежных истребителей четвертого поколения F-15, F-16, «Мираж» 2000. Его ЭПР самолета близка к истребителю F-16.

С 1972-го по 1974-й год выпущено свыше 2080 МиГ-21бис в трех главных комплектациях: «изделие 75» – для ВВС и авиации ПВО СССР, «75А» – для социалистических стран и «75Б» для капиталистических, в том числе и развивающихся государств. Но и здесь были вариации. Так, для ПВО машины комплектовались аппаратурой наведения «Лазурь», другие – системой слепой посадки, допускавшей заход на ВПП при облачности высотой не ниже 100 метров и видимости до 1000 метров.

Экспортные «бисы» комплектовались РЛС «Алмаз» (с возможностью применения ракет Р-3Р и Р-13М) с дальностью обнаружения цели (ЭПР=5 м²) 14 км и автосопровождения – 10 км. Самолет допускал применение УР Р-55 и Р-60.

Единственной страной, освоившей лицензионное производство МиГ-21бис (тип «75Л») была Индия. Для начала туда поставили шесть самолетов этого типа и 65 комплектов агрегатов и деталей для сборки на заводе корпорации HAL в городе Насик.

В середине 1982 года появилось предложение о включении в состав вооружения МиГ-21бис усовершенствованных самонаводящихся ракет ближнего боя Р-60М.

На базе МиГ-21 было сделано немало летающих лабораторий для различных исследований. Исключением не стал и МиГ-21бис. Достаточно отметить машину, предназначавшуюся для исследований воздухозаборного устройства. На самолете, в дополнение к штатным противопомпажным створкам, на всей образующей обечайки воздухозаборника установили восемь секций регулируемых створок. Какова практическая польза от данного новшества неизвестно, но диссертацию кто-то написал – это точно.

Экспортные поставки

Согласно одному из проектов постановлений Совмина СССР планировалось организовать производство МиГ-21Ф-13 на заводе № 30 для поставок на экспорт. В 1962 году завод выпустил 10 машин, в 1963-м планировалось 200, а на следующий год – 300 самолетов.

В 1962 году шесть МиГ-21Ф-13 в экспортном варианте, поставленных в феврале, осваивали пилоты Индии. В том же году «МиГи», построенные в Горьком, отправили морским путем в Египет. Эта страна получила из Советского Союза 115 МиГ-21Ф-13.
