Неизвестный «МиГ». Гордость советского авиапрома

С апреля 1962 года МиГ-21Ф-13 стали поступать в ГДР. В общей сложности завод № 21 за два года поставил в Германию 76 изделий «74». С апреля 1965 года в ГДР начались поставки учебно-тренировочных самолетов МиГ-21У. Затем к ним присоединились МиГ-21УС и МиГ-21УМ, прослужившие до 1990 года.

Затем к этим странам присоединились Китай и Финляндия. До конца 1964 года за рубежом эксплуатировались 471, а к началу 1970 года – 640 самолетов этого типа. МиГ-21Ф-13 можно было также встретить на военных аэродромах ГДР, Египта, Ирака, Чехословакии, причем в последней стране истребители строились по лицензии и поставлялись на экспорт.

Спустя четыре года западным спецслужбам удалось заполучить первый МиГ-21Ф. 16 августа 1966 года пилот иракских ВВС перегнал один из 26 поставленных в эту страну МиГ-21Ф в Израиль. Там его основательно изучили как в воздухе, так и на земле, раскрыв тайну одного из современнейших советских самолетов. Затем машину передали в США, где она испытывалась с 23 января по 8 апреля 1968 г. Сообщения об этом появились в зарубежной прессе лишь 30 лет спустя, но результаты исследований так и не опубликовали.

Кроме Советского Союза производство МиГ-21Ф-13 освоили в Чехословакии, построив 194 самолета.

Из рассмотренных выше вариантов самолета МиГ-21 за рубежом эксплуатировалось 640 МиГ-21Ф (кроме Финляндии), 24 МиГ-21ФП (Афганистан), 90 МиГ-21ФЛ, 163 МиГ-21У, 367 МиГ-21УС, 377 МиГ-21УМ.

Перехватчики

Одним из пунктов постановления Совмина о разработке самолета МиГ-21Ф, предписывалось А.И. Микояну отработать в следующем году на двух самолетах систему реактивного вооружения с установкой радиолокационного целеуказателя-дальномера ЦД-30 и двух ракет класса «воздух – воздух». По расчетам, эта РЛС позволяла обнаруживать воздушные цели типа бомбардировщика Ту-16 на удалении до 30 км. На испытаниях верхний предел обнаружения цели не превышал 20 км, а на практике – 15–17 км.

Документом не предусматривалось исключение пушки НР-30 из арсенала истребителя, хотя речь шла только об отработке ракетного вооружения. Единственным претендентом на его роль были управляемые ракеты РС-2-УС (К-51МС). Почти одновременно с МиГ-21Ф радиолокационный прицел ЦД-30 установили на перехватчик Су-9 и поэтому он получил обозначение РП-9, а адаптированный к «МиГу» – РП-21.

Размещение ЦД-30 на самолете привело к увеличению диаметра входного отверстия воздухозаборника и длины фюзеляжа. Приемник воздушного давления ПВД-5 расположили над воздухозаборником по оси симметрии самолета.

Радиоуправляемые ракеты РС-2-УС предназначались для борьбы с неманевренными одиночными бомбардировщиками в любых погодных условиях днем и ночью, а также с бомбардировщиками, летящими в группе, при визуальной видимости. Ракеты наводились на цель по равносигнальной зоне излучения РЛС. На практике это выглядело так. Пилот перехватчика, захватив цель, пускал ракету на дистанции разрешенной дальности. Одновременно с этим он сопровождал ракету в течение всего времени ее полета до встречи с целью.

Самонаводящихся ракет К-13 (Р-3С), предназначенных для борьбы с маневрирующими целями в простых метеоусловиях тогда еще не было.

Видимо, ОКБ-155 начало разработку будущего Е-7 в полном соответствии с приказом ГКАТ, в котором, как отмечалось выше, не говорилось о пушечном вооружении. Установка станции ЦД-30 в центральном теле воздухозаборного устройства (вместо радиодальномера) привела к значительному увеличению его лобового сопротивления, компенсировать которое можно было лишь повышением тяги двигателя и снижением веса самолета. Приходилось помнить и о центровке истребителя.

Единственным весовым резервом была пушка, чем и воспользовались конструкторы. Ведь речь шла пока не о боевой машине. Так был сделан первый шаг на пути к отказу от артиллерийского вооружения истребителя. Вместе с пушкой стал лишним и оптический прицел АСП-5НД, замененный более простым коллиматорным ПКИ, ведь для стрельбы управляемыми ракетами не требовалось вычислять упреждение цели.

Появление в 1959 году самонаводящейся ракеты Р-3С заметно повлияло на облик перехватчика, поскольку РЛС ЦД-30 позволяла осуществлять пуск ракеты не только по факту захвата цели ее инфракрасной головкой самонаведения, но и с учетом разрешенной дальности пуска, определяемой радаром.

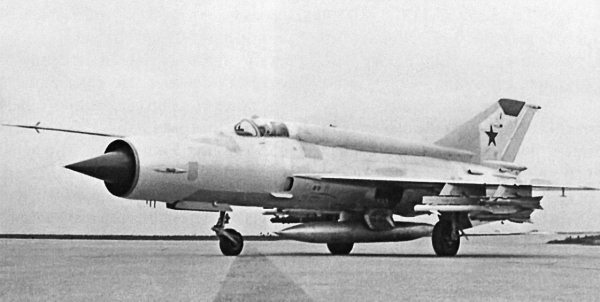

Перехватчик МиГ-21ПФ с радиолокационным прицелом ЦД-30

Первый прототип, получивший обозначение Е-7 (МиГ-21П), комплектовался не только ЦД-30Т, но и аппаратурой «Лазурь», креновым автопилотом КАП-1, курсовой системой истребителя КСИ-1, авиагоризонтом истребителя АГИ-1СА и связной радиостанцией РСИУ-5В («Дуб-5»). С машины сняли радиовысотомер РВ-У.

Для уменьшения посадочной скорости предусмотрели (но не установили) систему сдува пограничного слоя на закрылках. Возросший взлетный вес потребовал доработать конструкцию стоек шасси и заменить колеса увеличенного размера. Внешне это выразилось в увеличении размеров выколоток в обшивке фюзеляжных ниш шасси. На первой машине Е-7/1 стояло старое кресло со шторками, что, видимо, связано с переоборудованием в этот вариант одного из серийных МиГ-21 завода № 31.

Ведущим по испытаниям самолета Е-7/1, преподнесшего немало сюрпризов, был летчик-испытатель ОКБ И.Н. Кравцов. Е-7 опробовали в полете осенью 1958-го, а 28 ноября следующего года произошла первая серьезная авария. В тот день самолет с подвешенными ракетами К-13 на скорости, близкой к максимальному числу М, попал в область путевой неустойчивости, став неуправляемым. От возникшей большой перегрузки летчик временно потерял зрение, после чего катапультировался, к счастью, благополучно. Дорого обходятся летчикам просчеты конструкторов, и никакие деньги и звезды не способны компенсировать потерянное здоровье, а порой и жизнь. Но летчики-испытатели никогда не переведутся, на место ушедших придут молодые романтики, стремящиеся не столько к приключениям и острым ощущениям, сколько желающие познать неизведанное.

В декабре 1959 года построили вторую машину Е-7/2 с увеличенными площадями основного и подфюзеляжного килей. Это мероприятие в совокупности с меньшей площадью крыльевых пилонов, несколько повысило запас путевой устойчивости, но окончательно устранить дефект, присущий первой машине не удалось. Одновременно на самолете установили систему спасения «СК».

В июле следующего года Кравцову выпало еще одно испытание: в 72-м полете на Е-7/2 заклинило управление двигателем, находившееся в положении «максимал». Самолет некоторое время летал над аэродромом, вырабатывая горючее. Но из-за нарушения порядка выработки топлива из баков был потерян контроль над его остатком с последующей остановкой ТРД. Хотя это произошло вблизи аэродрома, но окончилось аварией, после посадки на грунт на значительном удалении от ВПП.

Вслед за этим еще одно ЧП, на этот раз из-за нарушения функционирования маслосистемы. Последовавшая остановка двигателя повлекла за собой отказ системы кондиционирования и запотевание фонаря. Посадку пришлось делать почти вслепую.

Жизнь Игоря Николаевича Кравцова оборвалась 29 января 1965 года во время испытательного полета на самолете-лаборатории Е-152А. Однако до этого он успел не только довести «до ума» Е-7, но и выполнить ряд полетов на нем в рамках научно-исследовательских работ. Среди них изучение поведения машины с шасси, оснащенным вместо колес стальными полусферами с несимметричным расположением оси их вращения. Этим конструкторы пытались приспособить самолет для эксплуатации с грунтовых аэродромов.
