Объектив под водой

Бокс имеет выводы для выполнения всех операций с механизмами аппаратов, за исключением установки экспозиции³.

Корпус бокса отлит из алюминиево-магниевого сплава АЛ-8.

Крепление аппарата в боксе осуществляется двумя пластинчатыми пружинами, прижимающими аппарат к задней стенке бокса.

Перемотка пленки или завод пружины аппарата «Ленинград» производится при помощи несложного механизма (рис. 25). На головку завода пружинного механизма плотно надевается пружина 9 с отогнутым концом. Если за этот конец вращать пружину по направлению витков, то она заклинится и начнет вращать головку. Головка аппарата вместе с пружиной накрывается колпачком барабана 1, при этом конец пружины проходит через прорезь в колпачке.

На верхней крышке бокса, изготовленной из органического стекла, смонтирован рамочный видоискатель. На примере расчета видоискателя к данному боксу познакомимся с общими принципами конструирования рамочных визиров для подводных съемок.

Данный видоискатель рассчитан на применение двух объективов, для чего в наружную рамку, соответствующую объективу с фокусным расстоянием f = 35 мм, впаяна внутренняя рамка для объектива с f = 50 мм. Позади рамки устанавливается стойка с отверстием (диоптр). Чтобы объект съемки попал в кадр, нужно совместить диоптр с отверстием в центре рамки. Угол зрения видоискателя будет соответствовать углу изображения нужного объектива, если маска прижимается к задней стенке бокса.

Вопросы визирования при подводной съемке имеют первостепенное значение, но только правильно рассчитанный видоискатель обеспечивает получение хороших «неурезанных» снимков.

Известно, что поле изображения объектива под водой при плоском иллюминаторе сужается на 1/4. Поэтому ширина рамки S определяется по формуле

S = 0,75 lm / f

(7)

где f - расстояние от рамки до глаза, m - ширина кадра в данной камере, l - фокусное расстояние объектива.

В приведенном ниже примере размеры рамки вычислены следующим образом. Глаз человека в маске удален от стекла примерно на 40 мм. Если мы устанавливаем рамку на расстоянии 70 мм от заднего края крышки бокса, то для объектива с фокусным расстоянием 35 мм ширина рамки будет равна

S = 0,75·(70 + 40)·36 / 35 = 85 мм

Так как отношение ширины кадра (24 х 36) к высоте равно 1,5, мы легко найдем высоту рамки, которая будет равна приблизительно 57 мм (85 : 1,5), Таким же способом мы находим размеры рамки для объектива с фокусным расстоянием 50 мм, которые будут равны 59,5 х 39,6 мм или округленно 60 х 40мм.

Чтобы не увеличивать размеров рамки для применения объективов с меньшим фокусным расстоянием, можно поместить ее ближе к глазу.

Рис. 26. Параллакс рамочного визира

Если высота центра отверстия рамки равна высоте диоптра, видоискатель направляет объектив аппарата, находящегося в боксе, на предметы, лежащие в бесконечности. При установке визира, направленного на более близкие дистанции, следует учитывать явление параллакса, т. е. положение, когда поле зрения видоискателя смещено относительно поля изображения объектива. Несмотря на то, что под водой мы снимаем кажущееся (приближенное) изображение предметов, параллакс следует учитывать для действительных расстояний.

Рассмотрим рис. 26. Направление визирной линии видоискателя определяется центрами отверстий рамки и диоптра. Ось видоискателя находится выше оптической оси объектива на величину H. Для компенсаций параллакса следует наклонить визирную ось видоискателя так, чтобы точка пересечения ее с оптической осью объектива лежала в плоскости съемки. Исправление параллакса достигается изменением высоты диоптра или установкой нескольких диоптров, соответствующих различным расстояниям. Очевидно, что чем ближе находится предмет, тем выше относительно центра рамки должен быть расположен центр диоптра. Величина смещения диоптра вычисляется по формуле

x = a tan

(8)

где - длина видоискателя;

tan = аН / D

(9)

где Н - расстояние от оси объектива до центра отверстия в рамке; D - кажущееся расстояние до объекта съемки; n - показатель преломления воды.

Тогда

x = aH / Dn

(10)

При желании вычислить поправку на параллакс для расстояний 0,5; 1,0; 1,5 и 3 м при величине f = 100 мм и а = 60 мм мы получим:

D₁ = 500 мм; х₁ = 9 мм;

D₂ = 1000 мм; х₂ = 4,5 мм;

D₃ = 1500 мм; х₃ = 3 мм;

D₄ = 3000 мм; х₄ = 1,5 мм.

В стенку бокса можно вмонтировать велосипедный ниппель для подкачки воздуха, чтобы по выделяющимся пузырькам воздуха определить места неплотного соединения. Следует иметь в виду, что по устройству велосипедный ниппель свободно пропускает воздух (или воду) внутрь боксов при неплотно навинченном колпачке и, таким образом, ниппель из индикатора для определения неплотностей соединений может превратиться в причину протечек. Кроме того, нагнетание воз духа внутрь бокса нарушает работу самоуплотняющихся соединении.

Для съемок под водой наиболее удобным является фотоаппарат «Ленинград», обладающий рядом преимуществ перед другими камерами. Благодаря пружинному приводу этим аппаратом можно снять 10-12 кадров без дополнительного подзавода пружины. Это позволяет делать ряд повторных снимков при съемке быстро движущихся объектов (например, рыб).

Если объект съемки движется «на аппарат», то сделав 2-3 снимка, можно не сомневаться, что один из них будет резким. Когда подводник погружается в комплекте № 1 и, следовательно, способен пробыть под водой всего 20-30 сек., преимущества камеры «Ленинград» становятся еще более очевидными.

Металлический бокс для фотоаппаратов. Боксы, описанные выше, имеют ряд недостатков, из которых главный - большая затрата времени на их открывание и закрывание. Кроме того, плоская крышка из органического стекла не обладает достаточной жесткостью, что на значительных глубинах (30-40 м) может привести к нарушению герметизации.

На рис. 27 изображен бокс, который, сохранив расположение основных узлов описанной выше конструкции, имеет перед нею ряд существенных преимуществ. Крышка, так же как и корпус бокса, отлита из сплава АЛ-8. Для наблюдения за шкалами объективов в крышке имеется смотровое окно. Визирная рамка и стойка складные. Удобно в этом боксе решена герметизация соединения корпуса с крышкой, которая достигается за счет двух затяжных «патефонных» замков. Применение замков при достаточно жесткой конструкции крышки обеспечивает надежную и быструю герметизацию разъема. Замки создают начальное уплотнение соединения, необходимое для погружения в воду; дальнейшая герметизация происходит за счет давления воды. При толщине стенок в 5 мм этот бокс выдерживал давление на глубине 100 м.

Бокс рассчитан на применение фотоаппарата «Ленинград» и ряда других камер. Крепление аппарата и система управления механизмами в этом боксе применялись такие же, как в боксе УКП, описание которого дано ниже.

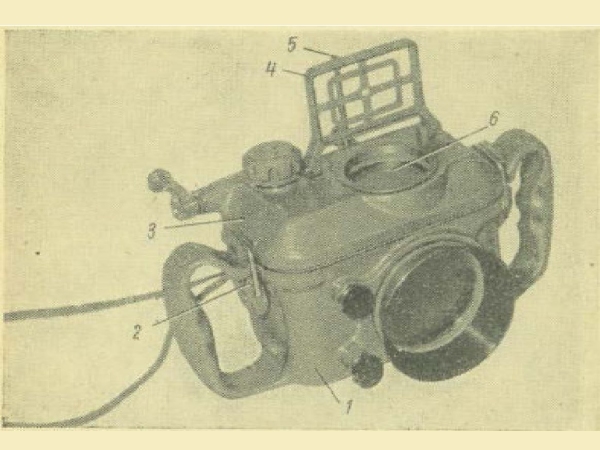

Рис. 27. Металлический бокс с затяжными замками: 1 - корпус бокса; 2 - затяжной замок; 3 - крышка; 4 - рамка визира; 5 - диоптр; 6 - смотровое окно.

Универсальный фотобокс УКП, принятый к производству Ленинградским объединением оптико-механических предприятий (ЛООМП) в 1961 г., рассчитан на широкий круг подводных фотографов. Особое удобство представляет его универсальность для различных фото камер (рис. 28). Бокс УКП в основном сконструирован для фотоаппарата «Ленинград», но допускает использование камер ФЭД (1-3- модели), «Зоркий» (1-4-я модели). Кроме того, этот бокс может быть легко приспособлен под аппарат «Киев» или «Зенит».
