Объектив под водой

Блок питания импульсной лампы собирается в герметичном корпусе. При выполнении монтажа электрической схемы нужно очень тщательно изолировать все соединения, так как конденсаторы прибора накапливают высокий потенциал. Разряд конденсаторов в морской воде при нарушении нормальной работы осветителя может привести к несчастному случаю.

Корпус прибора притягивается к фотобоксу двумя винтами, при этом провода, идущие к синхроконтакту фотоаппарата, автоматически соединяются.

Герметичный штепсельный разъем этих проводов показан на рис. 51.

Потенциальный провод, идущий на синхроконтакт, присоединяется к винтам-контактам, которые изолированы от корпуса манжетами и фибровыми прокладками.

Такой штепсельный разъем позволяет быстро присоединить импульсную лампу к фотобоксу.

Герметичность разъема обеспечивается за счет обжима манжет давлением воды.

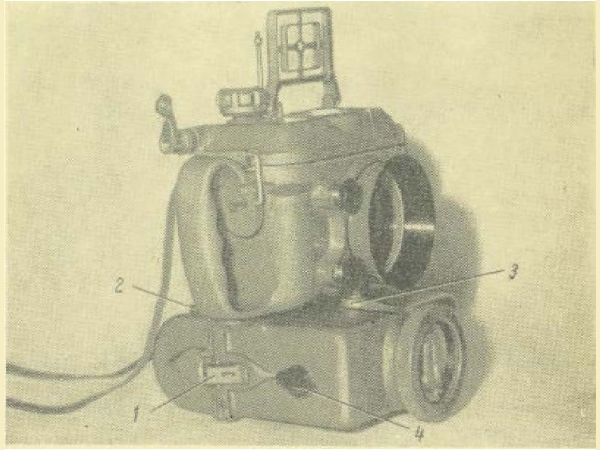

Рис. 50. Бокс для импульсной лампы-вспышки, прикрепленный к фотобоксу: 1 - затяжной замок; 2 - окно для неоновой лампы; 3 - место подключения синхроконтакта прибора; 4- выключатель.

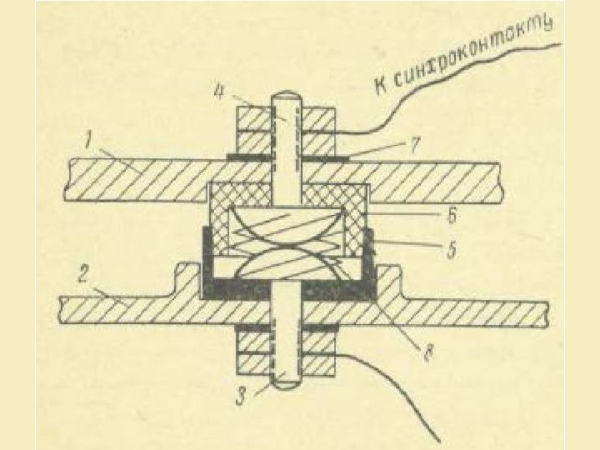

Рис. 51. Схема подключения синхроконтакта прибора к фотобоксу: 1 - дно фотобокса; 2- корпус бокса лампы-вспышки; 3 - винт-контакт лампы; 4 - винт-контакт фотобокса; 5-резиновая манжета; 6 - манжета из фторопласта; 7 - фибровая шайба; 8 - пружинный контакт.

Весь монтаж данного осветительного прибора выпол нен по схеме, приведенной на рис. 52.

Этот осветитель обеспечивает хорошее освещение объектов съемки на расстоянии 3-5 м (в зависимости от прозрачности воды).

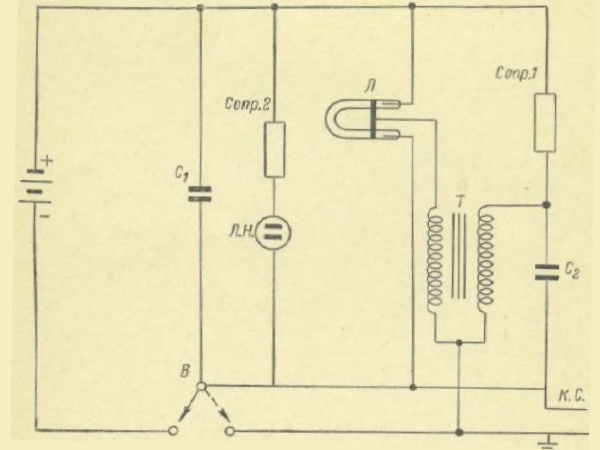

Рис. 52. Электронная схема импульсной лампы: БЗЗО-ЭВМЦГ-ШЮ; В - выключатель; С₁ - конденсатор питания лампы 1300 мкф, 300 в; С₂ - конденсатор 0,1 мкф, 300 в; Л - лампа ИФК-120; К.С.
– вывод на синхроконтакт; Сопр.₁ - сопротивление 0,3 мкф; Сопр.₂ - сопротивление ВС-0,2; Т - импульсный трансформатор 30/2000 витков; Л. Н.
– лампа неоновая МН-15.

Ведущие числа прибора для определения экспозиции под водой даны в табл. 5.

Эти данные не могут являться стандартом для любых водоемов и нуждаются в корректировке опытным путем.

Пример определения экспозиции. Производится съемка в морской воде средней прозрачности. Расстояние (истинное) до объекта 2 м, чувствительность пленки 180 единиц.

Таблица 5

Ведущие числа для определения экспозиции при съемках с импульсной лампой-вспышкой

Чувствительность пленки в единицах ГОСТа

45

65

90

130

180

250

350

Ведущее число для морской воды

20

24

29

33

40

47

56

Примечания.

1. При использования данного осветительного прибора для съемок в Черном море вносить

поправку на поглощение света водой не нужно, ибо она уже учтена при выводе ведущих чисел.

2. При хорошем освещении на малой глубине (1-3 м) можно при вычислении значения

диафрагмы увеличивать ведущее число на 25-30%.

При определении расстояния от аппарата до объекта съемки нужно учитывать, что оно будет равняться двойному, истинному расстоянию до объекта, так как луч света проходит путь от лампы до объекта съемки и затем к объективу аппарата.

По табл. 5 находим для этой пленки ведущее число. Оно равно 40. Делим ведущее число на 4 (двойное расстояние), получаем значение диафрагмы - 10. Если применяется двукратный светофильтр, то мы устанавливаем диафрагму 5 (10:2). Поскольку съемка фотоаппаратами со шторно-щелевыми затворами ведется со скоростью 1/25 сек., то на малой глубине при хорошем солнечном освещении пленка может быть дополнительно экспонирована этим общим светом. Поэтому и следует несколько уменьшать относительное отверстие (см. примечания к табл. 5).

Если нет уверенности в правильном расчете экспозиции, лучше сделать 2-3 снимка с различными значениями диафрагмы. Это позволит получить хотя бы один хороший негатив.

Расположение источника освещения в непосредственной близости от объектива, как это сделано в приборе, показанном на рис. 50, приводит к образованию светящейся световой завесы, закрывающей объект съемки. Поэтому для достижения правильного освещения приходится применять более громоздкие конструкции.

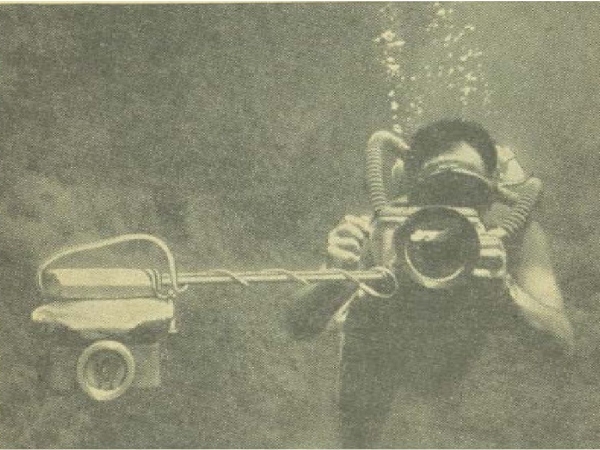

Рис. 53. Для более правильного освещения снимаемых предметов бокс с лампой-вспышкой вынесен вперед и в сторону.

Желательно, чтобы импульсная лампа с рефлектором была вынесена вперед и в сторону от аппарата и светила под некоторым углом к оси съемки. Чем больше отнесен в сторону от объектива осветитель, тем рельеф нее будет изображение па снимке. Однако отделение осветителя от питающей части прибора значительно усложняет всю конструкцию. На рис. 53 бокс с лампой-вспышкой вынесен в соответствии с указанными требованиями. Но в данном случае вследствие значительного веса бокса пришлось уравновешивать прибор кусками пенопласта. Несмотря на неудобную форму, с помощью этой лампы-вспышки удалось сделать ряд хороших цветных снимков.

Подводный импульсный осветительный прибор, смонтированный в цилиндрическом корпусе (рис. 54).

Этот осветитель, сконструированный и испытанный автором совместно с инженером И. В. Дубовиком, создает световой поток высокой интенсивности и может быть использован на глубинах до 50 м. Мощность прибора 230 дж. Все элементы электродной схемы располагаются в корпусе из дюралюминиевой или пластмассовой трубы. В передней части корпуса прибора установлена поворотная фара с двумя импульсными лампами ИФК-120, а к задней крепится бокс с фотоаппаратом. Преимущества такой конструкции с цилиндрическим корпусом заключаются в том, что длина трубы может быть весьма значительной. Это позволяет помещать в лей необходимое количество конденсаторов для создания прибора большой мощности.

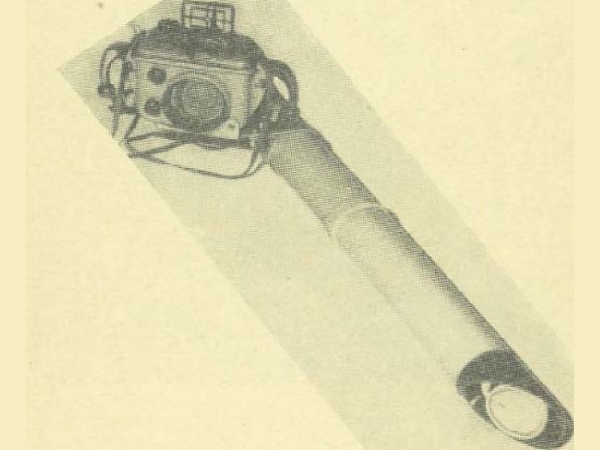

Рис. 54. Фотобокс с импульсным осветительным прибором, собранным в цилиндрическом корпусе.

Лампа, находясь на конце трубы, максимально приближается к объекту съемки, обеспечивая тем самым наиболее выгодное освещение. Лучшим способом изменения направления света является поворачивание лампы с отражателем, не изменяя положения корпуса прибора относительно фотобокса (рис 55). При этом удается добиться максимального уменьшения пути света в воде. Кроме того, крепление прибора к фотобоксу с помощью подвижного соединения допускает регулирование на правления светового потока в больших пределах.
