Бокс имеет удобную, обтекаемую форму. Корпус его выкрашен в ярко-желтый цвет, различаемый под водой на большом расстоянии. Красный цвет крышки помогает подводному фотографу визуально определить степень целесообразности съемки на цветную пленку в зависимости от глубины (по исчезновению красного цвета). Способ уплотнения соединения корпуса бокса с крышкой особенно удобен. Герметизация производится движением рукояток 1. При закрывании бокса буртик крышки вставляется в паз (куда вклеена резиновая прокладка), крюки 4 вводятся в пазы на крышке и рукоятки 1 опускаются вниз. Для предотвращения самооткрывания рукояток служит фиксатор 2. Сила затягивания замка регулируется поворотом эксцентричных осей, на которых крепятся крюки.

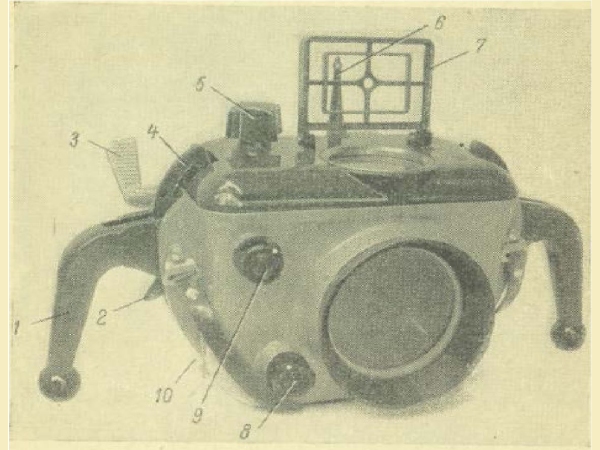

Рис. 28. Универсальный фотбокс УКП: 1 - рукоятка бокса, выполняющая также функции рычага затяжного замка; 2 - фиксатор замка; 3 - рычаг спуска затвора; 4 - крюк; 5 - рукоятка перемотки пленки; 6 - диоптр; 7-рамка видоискателя; 8 - рукоятка установки метража; 9 - рукоятка установки диафрагмы; 10 - гнездо для подключения импульсной лампы-вспышки.

Для установки в бокс аппарат подготавливается следующим образом (рис. 29):

1) к аппарату крепится кронштейн 1 при помощи винта 5. Так как у разных моделей аппаратов штативное гнездо расположено в различных местах, в кронштейне имеются соответствующие гнезда для винта 5;

2) на головку пружинного привода аппарата «Ленинград» надевается цанга с двумя пальцами, которые при закрывании бокса соединяются с узлом перемотки пленки, вмонтированным в крышку.

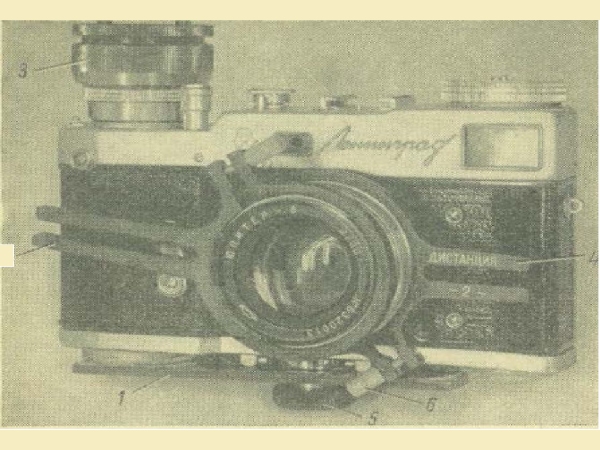

Рис. 29. Подготовка аппарата „Ленинград" к установке в бокс: 1 - кронштейн; 2 - поводок для управления кольцом диафрагмы; 3 - цанга пружинной головки; 4 - поволок дли управления дистанционным кольцом объектива; 5 - винт крепления кронштейна; 6 - винт, стягивающий хомутик поводка.

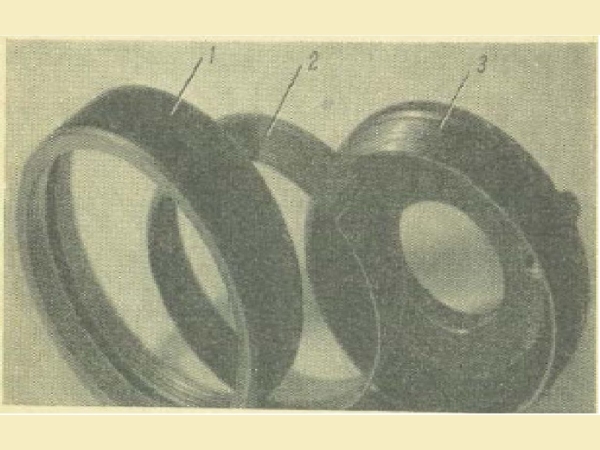

Рис. 30. Устройство цанги для головки пружинного привода аппарата „Ленинград": 1 - резьбовое кольцо; 2 - разрезное коническое кольцо; 3 - барабан.

Цанга состоит из трех деталей (рис. 30). Кольца 1 и 2 имеют взаимную конусность. Навинчивание кольца 1 на барабан 3 заставляет разрезное кольцо 2 сжиматься, что обеспечивает плотное соединение цанги с головкой аппарата.

Для аппаратов ФЭД, «Зоркий», имеющих другие размеры головок перемотки пленки, применяются переходные цанги;

3) на кольца метража и диафрагмы объективов надеваются разрезные хомутики-поводки, стягивающиеся винтом. Комплект хомутиков-поводков бокса УКП обеспечивает съемку объективами «Юпитер-8», «Юпитер-12» и «Индустар-26М». При вдвигании аппарата в бокс по направляющим салазкам, расположенным на задней стенке кронштейна, палец шестерни 1 (рис. 31) попадает в прорезь хомутика, управляющего кольцом метража, а палец поводка 2 вводится в прорезь хомутика управления диафрагмой.

В конструкции бокса УКП предусмотрено подключение импульсной лампы-вспышки.

Бокс рассчитан для съемок на глубине до 40 м и имеет незначительную отрицательную плавучесть.

Бокс КПФ для зеркальной фотокамеры «Старт» выпускается Красногорским механическим заводом с 1963 г. (рис. 32).

Многие узлы конструкции бокса УКП полностью повторены при изготовлении бокса КПФ: горизонтальный разъем, система замков на рукоятках бокса, конструкция видоискателя, узел подключения лампывспышки, конструкция сальников, управление кольцами объективов и т. д. В связи с тем, что верхняя крышка бокса КПФ имеет несколько большие размеры, чем в боксе УКП, для герметизации разъема установлены дополнительные замки 3. Переднее окно на крышке бокса предназначено для наблюдения за шкалами объективов, а заднее - для наводки на резкость по матовому стеклу аппарата «Старт», имеющего съемную шахту

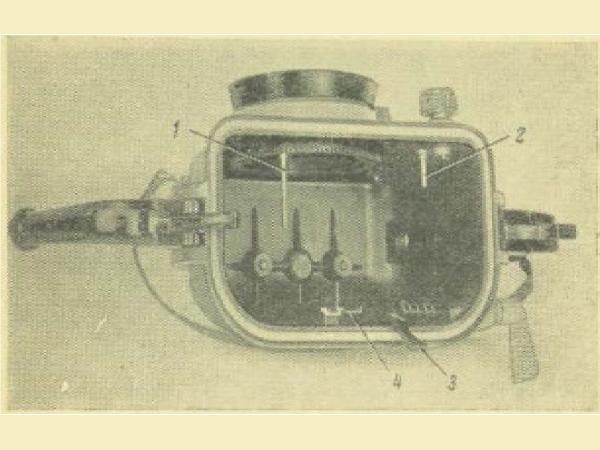

Рис. 31. Внутреннее устройство бокса УКП: 1 - шестерня с пальцем для управления дистанционным кольцом объектива; 2 - поводок с пальцем для перестановки диафрагмы; 3 - рычаг, нажимающий на кнопку спуска; 4 - фиксатор кронштейна.

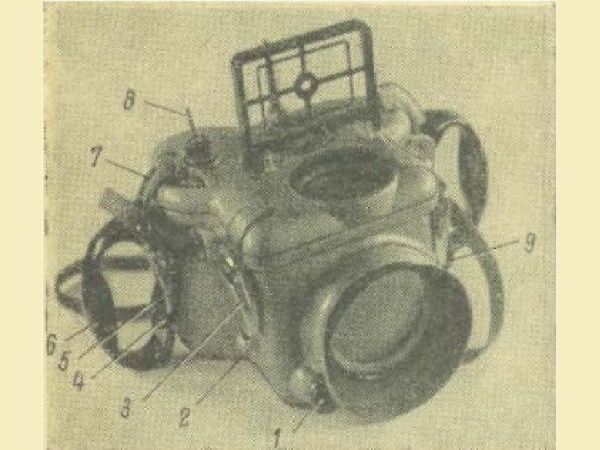

Рис. 32. Бокс КПФ для зеркального фотоаппарата ”Старт”: 1 - рукоятка установки метража по шкале; 2 - гнездо для подключения лампы-вспышки; 3 - дополнительный замок; 4 - рычаг спуска; 5 - фиксатор замка; 6 - рукоятка бокса, выполняющая также роль рычага замка; 7 - крюк; 8 - рукоятка приводи на курковый взвод аппарата; 9 - рукоятка установки диафрагмы.

Стереосъемка и бокс для фотокамеры «Спутник». Стереосъемка представляет собой фотографирование двух отдельных изображений одного, и того же объекта съемки с двух точек зрения. Каждый из двух объективов стереокамеры снимает несколько отличающиеся одно от другого изображения. Если мы смотрим на отдаленные предметы, то оптические оси наших глаз практически параллельны. С приближением предмета глазные мышцы поворачивают глаза человека так, что их оптические оси пересекаются в плоскости изображения рассматриваемого объекта. Хрусталики глаз аккомодируются (фокусируются) на рассматриваемый предмет, и мы видим его резко. Но благодаря тому, что правый и левый глаза рассматривают объекты под разными углами зрения, возникает стереоэффект, позволяющий человеку видеть предметы трехмерными (объемными) и расположенными в глубину пространства. То же происходит и при съемке стереоскопическим фотоаппаратом. Каждый объектив снимает изображение, соответствующее рассматриванию правым и левым глазом при условии, что объективы установлены на расстоянии, равном расстоянию между оптическими осями глаз человека (63-65 мм). Оба снимка, полученные стереокамерой, называются стереопарой. При рассматривании их в стереоскопе оба изображения сливаются в одно общее и предметы кажутся объемными. Применение подводной стереосъемки дает исключительно впечатляющие снимки, позволяющие судить об объеме и масштабах снимаемых предметов. Влияние «размытого», рассеянного подводного освещения, скрадывающего рельеф предметов, на стереоснимках менее заметно. Даже действие светового тумана при стереосъемке про вляется в меньшей степени.

Поскольку оси обоих объективов на стереокамерах устанавливаются параллельно друг другу, стерео эффект удается получить обычно с расстояния от 3 м до бесконечности.

Бокс, показанный на рис. 33 изготовлен под фотокамеру «Спутник». Этот аппарат удобен для подводной съемки тем, что позволяет получить 6 стереопар или 12 отдельных снимков форматом 60X60мм, С таких негативов можно сделать отпечатки площадью в 1 м². При желании аппаратом «Спутник» можно снимать отдельно каждым объективом и получить 12 обычных снимков. Центральные затворы обоих объективов позволяют снимать с импульсными лампами на любой экспозиции. При съемке с этим боксом наводка на резкость производится через верхний иллюминатор по матовому стеклу аппарата. Конструкция бокса допускает фокусировку объективов, изменение диафрагмы, перемотку пленки и съемку с лампой-вспышкой.

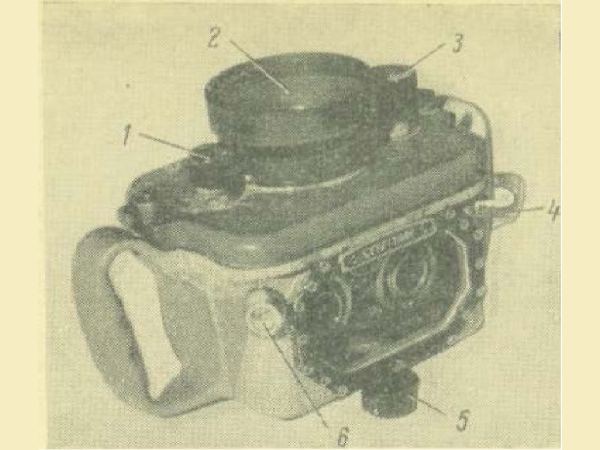

Рис. 33. Бокс для стереоаппарата „Спутник": 1 - рукоятка взвода п спуска затвора; 2 - иллюминатор для наводки на резкость по матовому стеклу; 3 - рукоятка перемотки пленки; 4 - рукоятка фокусировки объективов; 5 - рукоятка установки диафрагмы; 6 - гнездо подключения лампы-вспышки.

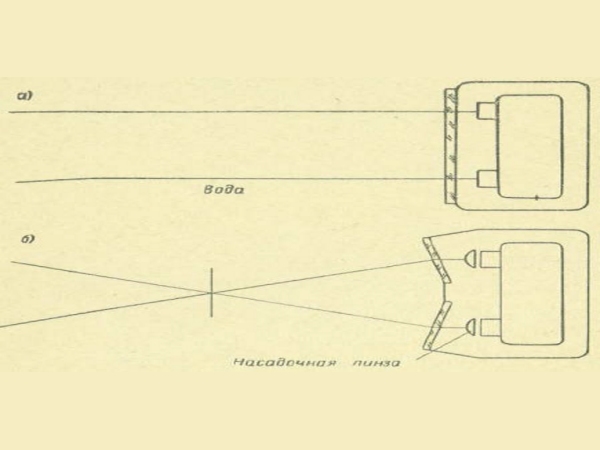

Рис. 34. Установка иллюминаторов перед объективами стереосамеры: а - плоский иллюминатор; б - иллюминаторы, установленные под углом

Для получения стереоэффекта при съемке предметов, расположенных на близких дистанциях, нужно наклонить оптические оси обоих объективов друг к другу. При подводной съемке сведение оптических осей достигается установкой перед объективами иллюминаторов, которые располагаются под углом (рис. 34). Угол, под которым установлены иллюминаторы, определяет дистанцию съемки. В данном случае вода действует как призма и изменяет направление лучей света, идущих в объектив. Так как объективы подобных аппаратов не фокусируются ближе чем на 1 м, для съемки с более близких расстояний на объективы надеваются насадочные линзы. Такое приспособление обеспечивает получение с близких расстояний объемных снимков, представляющих научную ценность при съемке морских животных, растений, надписей на затонувших памятниках, рельефа дна, дефектов подводных сооружений и т. п.
