Обозрение отечественной бронетанковой техники
Шрифт:
Тип двигателя карбюратор ГАЗ-49
Максимальная мощность, л.с. 2 х 90
Удельная мощность, л.с./т 17,6
Максимальная скорость, км/ч . 80
Скорость на плаву, км/ч 10
Запас хода, км 500
Запас топлива,л . 290
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м 2,0
– стенка, м 0,6
– брод, м плавающ.
Бронирование, мм
– лоб корпуса . 8
Экипаж(десант), чел . 2(10)
Вооружение:
– число х калибр, мм и тип
пулеметов 7,62 мм ПКТ
(боекомплект, шт.) (1250)
Прицел М
Радиостанция Р-113
Дополнительные

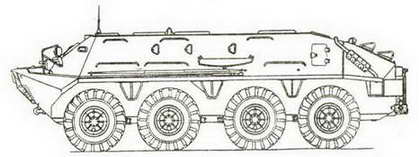

Бронетранспортер БТР-60ПА.
БРОНЕТРАНСПОРТЕР БТР-60ПА1
Состояние на вооружении с 1965 г.
Разработчик КБ ГАЗ
Изготовитель . ГАЗ
Производство серия с 1965 г.
База БТР-60ПА
Колесная формула 8x8
Боевая масса, т 9,8-10,3
Длина, мм . 7220
Ширина, мм 2906
Высота, мм 2375
Клиренс, мм 475
Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5
Тип двигателя карбюратор ГАЗ-49
Максимальная мощность, л.с . 2x90
Удельная мощность, л.с./т 17,5-18,4
Максимальная скорость, км/ч 80
Скорость на плаву, км/ч 10
Запас хода, км 500
Запас топлива, л 290
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
– стенка, м 0,6
– брод, м . . плавает
Бронирование, мм
– лоб корпуса . 8
Экипаж(десант), чел . 1(11)
Вооружение:
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) (1250)
Прицел . М
Радиостанция Р-123
Дополнительные сведения: Вариант бронетранспортера БТР-60ПА с усовершенствовенным агрегатом силовой установки и силовой передачи.

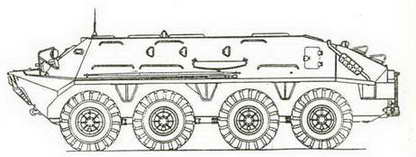

Бронетранспортер БТР-60ПА1.
БРОНЕТРАНСПОРТЕР БТР-60ПБ (ГАЗ-49 Б)
Состояние на вооружении с 1966 г.
Разработчик КБ ГАЗ
Изготовитель . . ГАЗ
Производство . серия 1966-76 г.г.
База . . БТР-60ПА
Колесная формула . 8x8
Боевая масса, т 10,2-10,3
Длина, мм . 7220(7560)
Ширина, мм 2825
Высота, мм . 2420
Клиренс, мм 475
Ср. уд. давл. в шинах, кг/см #178; 2,5-0,5
Тип двигателя . карбюратор ГАЗ-49Б
Максимальная мощность, л.с . 2x90
Удельная мощность, л.с./т 17,6
Максимальная скорость, км/ч 80
Скорость на плаву, км/ч 9-10
Запас хода, км 500
Запас топлива, л 290
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м 2,0
– стенка, м 0,6
– брод, м плавает
Бронирование, мм
– лоб корпуса . . 8-10
– лоб башни . 8-10
Экипаж(десант), чел 2(8)
Вооружение:
– число х калибр, мм и тип
пулеметов 14,5 мм КПВТ
(боекомплект, шт.) (500)
– число х калибр, мм и тип
пулеметов 7,62 мм ПКТ
(боекомплект, шт.) (2000)
Прицел ПП-61А
Радиостанция Р-123
Дополнительные сведения: Создан на базе БТР-60ПА с установкой на крыше корпуса бронированной башни с крупнокалиберным

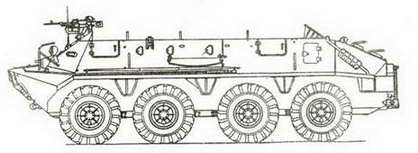

пулеметом. На машине применяются шины с регулированием давления 13.00-18. Гарантийный срок службы -15000 км. Лобовая броня защищает от 7,62 мм бронебойной пули Б-32 со всех дистанций, а бортовая от легкой пули того же калибра с дистанции 100 м. Корпус БТР ослабляет радиацию в 2,5 раза. На его базе созданы машины управления 1В18, 1,В19; радиостанции Р-145 и др.Бронетранспортер БТР-60ПБ.

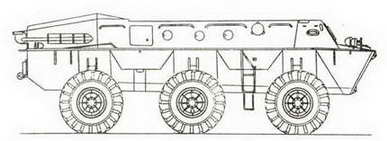

Бронетранспортер БТР-60П.

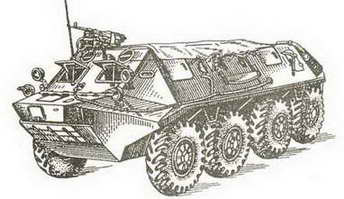

Командирский бронетранспортер на базе БТР-60ПБ.

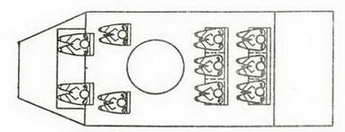

Схема размещения экипажа и десанта в БТР-60Г1Б.

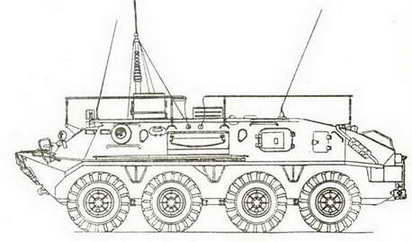

Машина управления БТР-60ПУ.

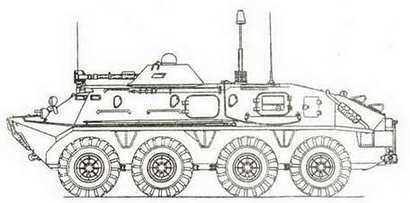

Машина управления БТР-60ПУ12.
Радиостанция Р-145.
БРОНЕТРАНСПОРТЕР БТР-60ПЗ
Состояние создан в 1972 г.
Разработчик КБ ГАЗ
Изготовитель . ГАЗ
Производство . опытный образец
База БТР-60ПБ
Колесная формула . 8x8
Боевая масса, т 10,2
Длина, мм 7220
Ширина, мм 2825
Высота, мм . 2420
Клиренс, мм . 475
Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5
Тип двигателя . карбюратор ГАЗ-49Б
Максимальная мощность, л.с . 2x90
Удельная мощность, л.с./т 17,6
Максимальная скорость, км/ч 80
Скорость на плаву, км/ч 10
Запас хода, км 500
Запас топлива, л 290
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м 2,0
– стенка, м . 0,6
– брод, м плавает
Бронирование, мм
– лоб корпуса . 8-10
– лоб башни . 8-10
Экипаж(десант), чел 2(8)
Вооружение:
– число калибр, мм и тип
пулеметов . 14,5 мм КПВТ
(боекомплект, шт.) (500)
– число х калибр, мм и тип
пулеметов 7,62 мм ПКТ
(боекомплект, шт.) (2000)
Прицел ПП-61АМ
Радиостанция Р-123
Дополнительные сведения: Создан на базе бронетранспортера БТР-60ПБ. Отличается от него модернизированной башней, в которой установлен крупнокалиберый пулемет и спаренный с ним ПКТ. Угол возвышения пулемета увеличен до + 60 град, (вместо 30 град, у БТР-60ПБ), что позволяет более эффективно вести борьбу с воздушными целями.
