Клиренс, мм 475
Ср. уд. давл. в шинах, кг/см #178; . 1,05-2,21
Тип двигат карбюр. ГАЗ-49Б(ЗМЗ~4905)
Максим, мощность, л.с . 2x120(115)
Удельная мощность, л.с./т 19,2-20,0
Максимальная скорость, км/ч . 80
Скорость на плаву, км/ч 9-10
Запас хода, км . 400-600
Запас топлива, л 290+120
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м 2,0
– стенка, м 0,6
– брод, м плавает
Бронирование, мм
– лоб корпуса . 8-10
– лоб башни . 6
Экипаж(десант), чел 3(7)
Вооружение:
– число х калибр, мм и тип
пулеметов . 14,5 мм КПВТ
(боекомплект, шт.) . (500)
– число
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– ПЗРК 2 х 9К34
– РПГ . РПГ-7
Прицел ПП-61АМ
Радиостанция Р-123М
Дополнительные сведения: Создан на базе бронетранспортера БТР-60ПБ и имеет новую силовую установку, изменено размещение десанта, вырезаны нижние боковые люки для посадки десанта. На машине 7 амбразур для ведения огня из оружия стрелков, а также прибор радиационной разведки ДП-ЗБ, войсковой прибор химической разведки (ВПХР). На БТР-70 установлены шины с регулируемым давлением 13.00-18. В машине может транспортироваться два автоматических гранатомета АГС-17.

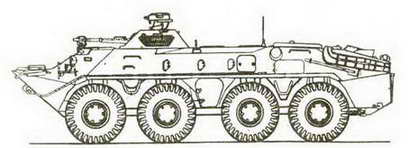

Бронетранспортер БТР-70.

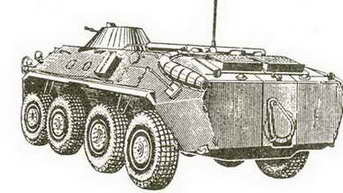

Бронетранспортер БТР-70 ( вид сзади ).
Серийный бронетранспортер БТР-70.
Опытный БТР-70 с встроенным в башню гранатометом АГ-17.
БРОНЕТРАНСПОРТЕР БТР-Д
Состояние на вооружении с 1974 г.
Разработчик КБ Волгоградского ТЗ
Изготовитель Волгоградский ТЗ
Производство серия 1974 г.
Боевая масса, т 8,0
Длина, мм 5800-5883
Ширина, мм 2600-2630
Высота, мм . 1650-2000
Клиренс, мм . 100-450
Ср. уд. давл. на грунт, кг/см #178; 0,5
Преодолеваемые препятствия:
– подъем, град 32-35
– крен, град 18
– ров, м 2,0
– стенка, м 0,7
– брод, м плавающ.
Тип двигателя дизель 5Д20
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч 62
Скорость на плаву, км/час . 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 1
Десант, чел . 12
Вооружение: – число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт.) (2000)
Радиостанция Р-123М
Дополнительные сведения: Создан на базе БМД-1 со сварным корпусом из листов алюминиевого сплава. Машина имеет гидропневматическую независимую подвеску с изменяемым клиренсом. Для движения по воде применяется водометный движитель. Первые машины серии отличались установкой вооружения, один из пулеметов устанавливался на поворотной основе сверху корпуса.

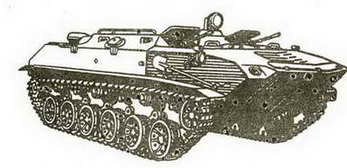

Бронетранспортер БТР-Д.
Бронетранспортер БТР-Д первых серий.

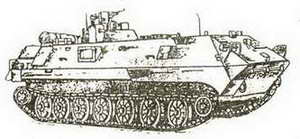

Бронетранспортер БТР-Д.
Машина управления артиллерией 1В119.
Командно-штабная машина БМД-1КШ.
БРОНЕТРАНСПОРТЕР БТР-РД
Состояние на вооружении с 1979 г.
Разработчик . КБ Волгоградского ТЗ
Изготовитель . Волгоградский ТЗ
Производство серия
Боевая масса, т . 8,0
Длина, мм . 5885
Ширина, мм 2630
Высота, мм 1650
Клиренс, мм 100-450
Ср. уд. давл. на грунт, кг/см #178; 0,5
Преодолеваемые препятствия: -подъем, град 32
– крен, град 18
– ров, м . 2,0
– стенка, м 0,7
– брод, м плавающ.
Тип двигателя дизель 5Д20
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч . 61
Скорость на плаву, км/ч 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 2
Десант, чел . 8
Вооружение:
– число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– тип ПТУР . " Конкурс"
(боекомплект, шт.) (4)
Радиостанция Р-123М
Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением противотанкового управляемого комплекса "Конкурс".
Бронетранспортер БТР-РД.
БРОНЕТРАНСПОРТЕР БТР-ЗД
Состояние на вооружении с 1984 г.
разработчик КБ Волгоградского ТЗ
Изготовитель Волгоградский ТЗ
Производство серия
Боевая масса, т 8,0
Длина, мм 5885
Ширина, мм 2630
Высота, мм . 1650
Клиренс, мм . 100-450
Ср. уд. давл. на грунт, кг/см #178; 0,5
Преодолеваемые препятствия:
– подъем, град 32
– крен, град 18
– ров, м 2,0
– стенка, м 0,7
– брод, м плавающ.
Тип двигателя дизель 5Д20
Максимальная мощность, л.с 240
Удельная мощность, л.с/т 30
Максим, скорость , км/ч . 61
Скорость на плаву, км/ч 10
Запас хода, км 500
Бронирование, мм противопульное
Ср. пост-ки дымзавес . ТДА,4 х 902В
Экипаж, чел 2
Десант, чел . 8
Вооружение:
– число х калибр, мм и тип
пулеметов . ›. 2 x7,62 мм ПКТ
(боекомплект, шт.) (2000)
– число и тип ПЗРК 6 х "Стрела-3"
Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением переносных зенитных ракетных комплексов типа " Стрела-3 ".
