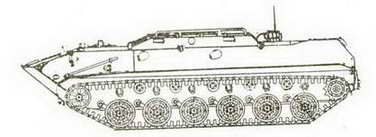

Бронетранспортер БТР-ЗД.
БРОНЕТРАНСПОРТЕР БТР-80
Состояние на вооружении
с 1986 г.
Разработчик . КБ ГАЗ
Изготовитель . Арзамасский МЗ
Производство серия с 1986 г.
База БТР-70
Колесная формула . 8x8
Боевая масса, т 13,6
Длина, мм 7500/7650
Ширина, мм 2900
Высота, мм 2450/2350
Клиренс, мм . 475
Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09
Тип двиг. диз КАМАЗ-7403(ЯМЗ-238М2)
Максим,
Удельная мощность, л.с./т 19,1-15,4
Максимальная скорость, км/ч 80-90
Скорость на плаву, км/ч 9,5
Запас хода, км 600
Запас топлива, л 300
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
– стенка, м 0,5
– брод, м плавает
Бронирование, мм противопульное
Экипаж(десант), чел 2(8)
Вооружение:
– число х калибр, мм и тип
пулеметов . 14,5 мм КПВТ
(боекомплект, шт.) . (500)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– ПЗРК 2 х 9К34
– РПГ . РПГ-7
Прицел 1ПЗ-2
Радиостанция Р-123(Р-163-50У)
Ср. постановки дымзавес 902В
Дополнительные сведения: Главный конструкто А. Масягин. Создан на базе бронетранспортера БТР-70. На нем установлены пулестойкие шины КИ-80 или КИИ26. С 1993 г. бронетранспортер выпускается с двигателем ЯМЭ-238М2. Для стрельбы из личного оружия используются 7шаровых установокпод автоматАКМ. В машине установлен прибор радиационной разведки ДП-ЗБ, прибор химической разведки ВПХР. На его базе создан командирский бронетранспортер БТР-80К, САО 2С23, БРЭМ-К, вездеходный бронированный автомобиль ГАЭ-59032 и др. техника.

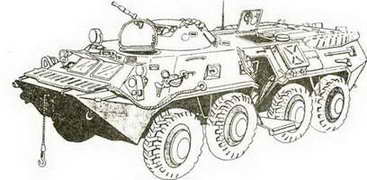

Бронетранспортер БТР-80.

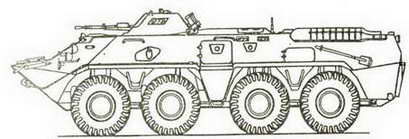

Бронетранспортер БТР-80 первых серий.

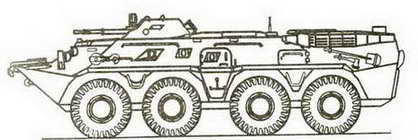

Серийный бронетранспортер БТР-80.

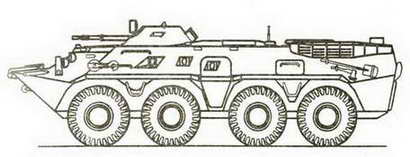

Бронетранспортер БТР-80 последних серий.

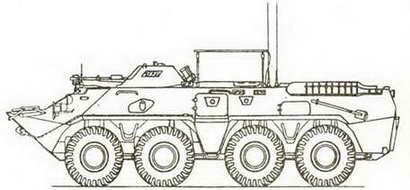

Командно-штабная машина на базе БТР-80, применялась в Афганистане.

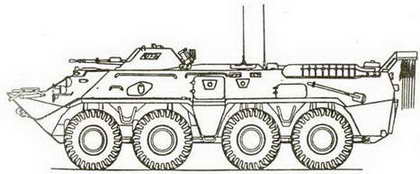

Командно-штабная машина на базе БТР-80.
Звуковещателъная станция на базе БТР-80.

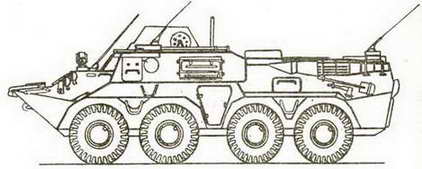

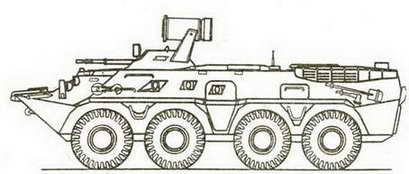

Машина управления артиллерии 1В118.

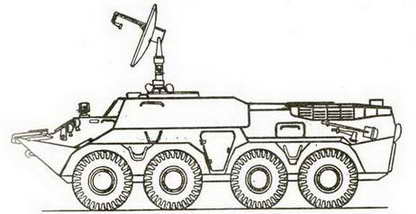

Станция спутниковой связи на базе БТР-80.

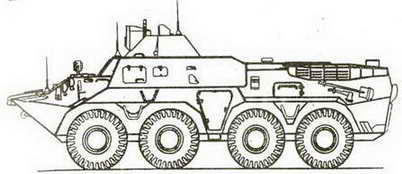

Машина радиационной и химической разведки РХМ-4.
Универсальная вездеходная машина ГАЗ-59032 на базе БТР-80.
КОМАНДИРСКИЙ БРОНЕТРАНСПОРТЕР БТР-80К
Состояние на вооружении с начала 90-х годов
разработчик . КБ ГАЗ
Изготовитель Арзамасский ТЗ
Производство серия
База БТР-80
Колесная формула 8x8
Боевая масса, т 13,6
Длина, мм 7650
Ширина, мм 2900
Высота, мм 2350
Клиренс, мм 475
Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09
Тип двигателя дизель ЯМЗ-238М2
Максимальная мощность, л.с 240
Удельная мощность, л.с./т 19,0
Максимальная скорость, км/ч 90
Скорость на плаву, км/ч 9,5
Запас хода, км 600
Запас топлива, л 300
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
' – стенка, м 0,5
– брод, м плавает
Бронирование, мм . противопульное
Экипаж(десант), чел 3(3)
Вооружение:
– число калибр, мм и тип
пулеметов 14,5 мм КПВТ
(боекомплект, шт.) (500)
– число х калибр, мм и тип
пулеметов 7,62 мм ПКМТ
(боекомплект, шт.) (2000)
Прицел . 1ПЗ-2
Радиостанция 2 х Р-163-50У, 2 х Р-159
Дополнительные сведения: Создан на базе бронетранспортера БТР-80 и предназначен для управления мотострелковым батальоном его командиром, а также для обеспечения связи с командиром (штабом) полка. Для работы офицеров оборудовано три рабочих места. На машине установлено две радиостанции Р-163-50У, 11- метровая телескопическая мачта, навигационная аппаратура ТНА4-6 с индикаторным планшетом. В БТР-80К размещаются две выносные УКВ радиостанции Р-159.
Командирский бронетранспортер БТР-80К.
БРОНИРОВАННАЯ МЕДИЦИНСКАЯ МАШИНА БММ-80 (ГАЗ-59039)
Состояние на вооружении с начала 90- годов
Разработчик КБ ГАЗ
Изготовитель АО ГАЗ
Производство серия
База . БТР-80
Колесная формула 8x8
Боевая масса, т 12,6
Длина, мм 7700
Ширина, мм 2900
Высота, мм . 2630
Клиренс, мм 495
Ср. уд. давл. на грунт, кг/см #178; .1,77-3,09
Тип двигателя дизель KAMA3-7403
Максимальная мощность, л.с 260
Удельная мощность, л.с./т 20,6
Максимальная скорость, км/ч . 80
Скорость на плаву, км/ч . 9,0
Запас хода, км 700
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м 2,0
– стенка, м . 0,5
– брод, м плавает
Бронирование, мм противопульное
Экипаж, чел 3
Радиостанция Р-173
Дополнительные сведения: Создана на базе бронетранспортера БТР-80 и оснащена специальным медицинским оборудованием. Кроме экипажа машина может перевозить 7 раненных в медицинском отделении и 2 на крыше на носилках. В зависимости от состава медицинского и санитарно-хозяйственного имущества БММ может использоваться как эвакуационная раненых с поля боя (БММ-1), как медпункт батальона (БММ-2) и подвижная перевязочная с врачебной бригадой и комплексом автоперевязочной АП-2 (БММ-3). В комплект машины входит палатка для размещения в ней 12 раненых.
