В то же время открытие файла, например с помощью системного вызова open(2), предусматривает ряд операций, реализованных реальной файловой системой, в которой находится специальный файл устройства (в нашем примере ufs). Одной из таких операций является трансляция имени, которая не может быть реализована файловой системой specfs, по существу являющейся виртуальной.

Решение данной проблемы рассмотрим на конкретном примере. Допустим, процесс вызывает функцию open(2) для специального файла устройства /dev/kmem для работы с виртуальной памятью ядра. Функция трансляции имени файловой системы ufs — ufs_lookup сначала откроет inode файла /dev, а затем, прочитав каталог, обнаружит inode файла kmem, при этом будет размещен vnode этого файла. Однако ufs_lookup определит, что тип этого файла IFCHR, т.е. специальный файл символьного устройства. Поэтому вместо функции ufs_open, бессмысленной для этого типа файла, будет вызвана специальная функция файловой системы specfs, которая создаст собственный индексный дескриптор, описываемой структурой snode (от special inode), для этого файла, если таковой уже не находится в памяти. Согласно стандартной процедуре, также будет создан и виртуальный индексный дескриптор vnode, который будет указывать на вектор операций specops, которые специально предназначены для работы с драйверами устройств. Например, функции spec_open, spec_read или spec_write в свою очередь вызовут соответствующие точки входа драйвера — функции xxopen, xxread или xxwrite. После этого функции ufs_open будет передан адрес этого vnode, который она, в свою очередь, передаст системному вызову open(2). В результате, open(2) вернет процессу файловый дескриптор, адресующий vnode файловой системы specfs, а не vnode файла /dev/kmem. Таким образом, все дальнейшие операции с /dev/kmem будут перехватываться файловой системой specfs. Схема связи процесса с этим vnode приведена на рис. 5.4.

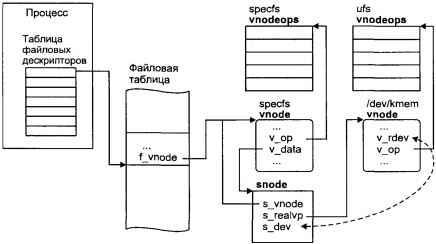

Рис. 5.4. Связь процесса с файлом /dev/kmem после его открытия

Однако изложенная схема является неполной и имеет ряд существенных недостатков. Дело в том, что драйвер конкретного устройства может адресоваться несколькими специальными файлами устройств, возможно, расположенными в различных физических файловых системах. В этом случае ядро бессильно определить фактическое число связей прикладных процессов с данным устройством, что может потребоваться, например, при вызове функции xxclose, когда все процессы закончили работу с устройством.

Для решения этой проблемы файловая система specfs предусматривает наличие дополнительного snode, позволяющего контролировать доступ к конкретному устройству. Этот объект, получивший название общего snode (common snode), является единственным интерфейсом доступа к драйверу устройства. Для каждого устройства (драйвера устройства) существует единственный common snode, который создается при первом доступе к устройству. Каждый специальный файл устройства, в свою очередь, имеет собственный snode в файловой системе specfs и соответствующий ему vnode, а также inode физической файловой системы, где расположен специальный файл устройства, и соответствующий ему vnode.

Для связи всех этих индексных дескрипторов между собой snode имеет два поля: s_commonvp, указывающее на common snode, и s_realvp, указывающее на vnode специального файла устройства файловой системы, где расположен последний.

Использование тех или иных vnode и связанных с ними inode или snode зависит от конкретных операций, выполняемых процессом с устройством. Большинство из этих операций не зависят от имени специального файла устройства и, соответственно, от реальной файловой системы, в которой он расположен. Эти операции выполняются через vnode, соответствующий common snode. Однако существует ряд операций, выполнение которых зависит от конкретного специального файла устройства, через который процесс взаимодействует с драйвером. Примером может служить проверка прав доступа при открытии специального файла устройства, которые расположены в vnode/inode реальной файловой системы. В этом случае используется vnode соответствующего специального файла устройства.

Схема описанной архитектуры приведена на рис. 5.5.

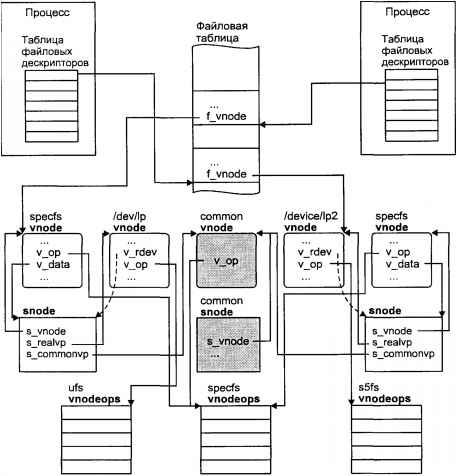

Рис. 5.5. Доступ к устройству через различные специальные файлы

Клоны

Как уже обсуждалось, старший номер устройства адресует драйвер, в то время как младший номер интерпретируется самим драйвером и может использоваться для различных целей. Например, используя различные младшие номера, процесс может получить доступ к разным разделам жесткого диска, обслуживаемого одним драйвером.

Во многих случаях использование различных младших номеров позволяет нескольким процессам осуществлять одновременную независимую работу с устройством (или псевдоустройством). Каждый младший номер при этом соответствует логическому драйверу, поддерживающему собственные структуры данных при работе с конкретным процессом. Типичным примером могут служить псевдотерминалы. В таких случаях процессу требуется получить доступ к устройству, при этом его не интересует его младший номер, поскольку различие в младших номерах не отражает различие в функциональности. Типичным примером являются сетевые протоколы, чаще всего реализованные в виде соответствующих драйверов. Сетевые соединения, основанные на одном и том же протоколе (и, следовательно, работающие с одним и тем же драйвером), используют различные младшие номера для доступа к драйверу. Это позволяет драйверу обеспечивать обработку нескольких сетевых соединений, для каждого из которых поддерживаются собственные структуры данных. Если процессу необходимо установить сетевую связь, ему безразлично, какой младший номер будет у драйвера, главное, чтобы он еще не использовался.

Возможным сценарием доступа к такому устройству может являться перебор различных младших номеров (соответствующих специальных файлов), пока операция open не завершится успешно. Это будет гарантировать, что процесс получил в свое распоряжение отдельное логическое устройство. Другой сценарий возлагает всю работу по поиску неиспользуемого младшего номера устройства на специальные драйверы, получившие названия клонов. [53]

Когда процесс открывает специальный файл устройства, происходит инициализация соответствующего snode и вызов функции spec_open, реализованной в файловой системе specfs, о которой только что говорилось. Эта функция, в свою очередь, вызывает функцию драйвера xxopen, передавая ей в качестве аргумента указатель на номера устройства, сохраненного в поле s_dev snode. Одной из схем реализации клонов является использование зарезервированного младшего номера. Когда процесс открывает специальный файл устройства с этим номером, функция xxopen выбирает неиспользуемый младший номер и соответственно модифицирует данные snode (с помощью указателя на vnode, передаваемые ей spec_open). Поскольку доступ процесса к драйверу осуществляется через vnode файловой системы specfs, все последующие операции будут использовать новый младший номер. Таким образом, процесс получит доступ к новому логическому устройству. Эта схема приведена на рис. 5.6.

53

Clone (англ.) — размножаться.

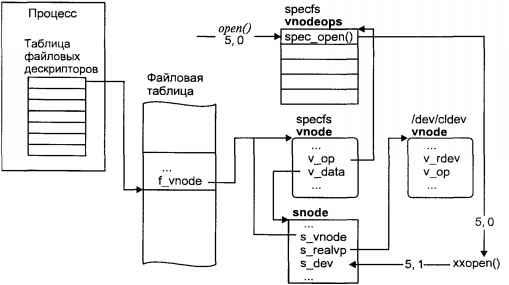

Рис. 5.6. Создание клонов с помощью зарезервированного младшего номера

Другой подход заключается в использовании специального драйвера, обеспечивающего создание клонов, — драйвера клонов (clone driver). При этом все драйверы, чье "размножение" обеспечивается таким образом, имеют один и тот же старший номер, адресующий драйвер клонов. Младший номер адресует собственно драйвер, т.е. представляет собой старший номер реального устройства, для которого создается клон. Примеры использования такой схемы можно обнаружить для драйверов системы STREAMS, с помощью которых часто реализуются сетевые протоколы и терминальный доступ, включая псевдотерминалы. Это можно заметить, рассмотрев подробный список файлов, отвечающих за эти устройства:

 $ ls -l
 ...
 crw-rw-rw- 1 root sys 11, 44 Oct 31 16:36 arp
 crw------- 1 root sys 11, 5 Oct 31 16:36 icmp
 crw-rw---- 1 root sys 11, 3 Nov 3 1995 ip
 crw------- 1 root sys 11, 40 Nov 3 1995 le
 crw-rw-rw- 1 root sys 11, 42 Oct 31 16:36 tcp
 crw-rw-rw- 1 root sys 11, 41 Nov 3 1995 udp
 ...

В данном случае старший номер всех драйверов равен 11 — это драйвер клонов. Если проанализировать информацию файла, скажем, tcp, то станет понятно, что старший номер драйвера этого протокола равен 42, для файла tcp он представлен младшим номером устройства. Когда процесс открывает этот файл, производится вызов функции clopen драйвера клонов, которой передаются номера устройства. Функция clopen использует младший номер для поиска требуемых точек входа драйвера TCP в коммутаторе устройств cdevswf[]. После этого clopen вызывает процедуру xxopen драйвера, в данном случае tcpopen, передавая ей указатель на номера устройства и флаг CLONEOPEN. В ответ на это tcpopen генерирует неиспользуемый младший номер, создает отдельный логический драйвер (т.е. копирует необходимые структуры данных) и соответствующим образом модифицирует поле s_dev индексного дескриптора файловой системы specfs. Таким образом, для получения уникального TCP-соединения процессу нет необходимости самостоятельно производить поиск неиспользуемого младшего номера.

Встраивание драйверов в ядро

Драйвер устройства является частью кода ядра операционной системы и обеспечивает взаимодействие других подсистем UNIX с физическими или псевдоустройствами. Существует два основных метода встраивания кода и данных драйвера в ядро операционной системы: перекомпиляция ядра, позволяющая статически поместить драйвер, и динамическая загрузка драйвера в ядро в процессе работы системы.

Традиционно для встраивания драйвера в ядро UNIX требуется перекомпиляция ядра и перезапуск системы. Принципиально эта процедура не отличается от компиляции обычной программы, все компоненты ядра являются объектными модулями и редактор связей объединяет их с объектным модулем драйвера для получения исполняемого файла. В этом случае драйвер встраивается в ядро статически, т. е. независимо от фактического наличия устройства и ряда других причин, код и данные драйвера будут присутствовать в ядре UNIX до следующей перекомпиляции.
