Описанная схема показана на рис. 5.20. Ниже приведен скелет процедуры xxservice модуля 3, иллюстрирующий описанный алгоритм передачи сообщений с использованием механизма управления передачей данных.

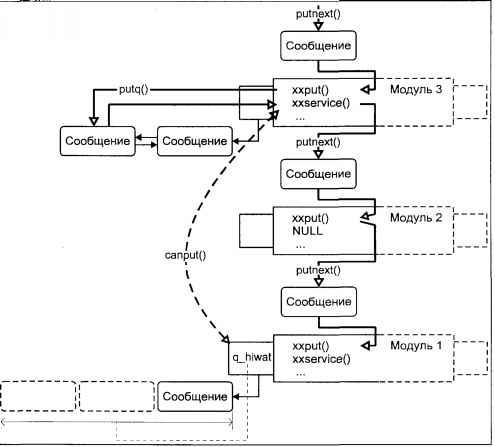

Рис. 5.20. Управление потоком данных

 mod1service(queue_t *q) {
  mblk_t* mp;
  while ((mp = getq(q)) != NULL) {
  if (canput(q->q_next))
  putnext(q, mp);
  else {
  putbq(q, mp);
  break;
  }
 }

В этом примере функция getq(9F) используется для извлечения следующего сообщения из очереди, а функция putbq(9F) — для помещения сообщения в начало очереди. Если модуль 1 блокирует передачу, т.е. canput(9F) вернет "ложно", процедура xxservice завершает свою работу, и сообщения начинают буферизоваться в очереди модуля 3. При этом очередь временно исключается из списка очередей, ожидающих обработки, и процедура xxservice для нее вызываться не будет. Данная ситуация продлится до тех пор, пока число сообщений очереди записи модуля 1 не станет меньше нижней ватерлинии.

Пока существует возникшая блокировка передачи, затор будет постепенно распространяться вверх по потоку, последовательно заполняя очереди модулей, пока, в конечном итоге, не достигнет головного модуля. Поскольку передачу данных в головной модуль (вниз по потоку) инициирует приложение, попытка передать данные в переполненный головной модуль вызовет блокирование процесса [61] и переход его в состояние сна.

В конечном итоге, модуль 1 обработает сообщения своей очереди, и их число станет меньше нижней ватерлинии. Как только очередь модуля 1 станет готовой к приему новых сообщений, планировщик STREAMS автоматически вызовет процедуры xxservice для модулей, ожидавших освобождения очереди модуля в нашем примере — для модуля 3.

61

Это единственная ситуация, в которой возможно блокирование процесса.

Управление передачей данных в потоке требует согласованной работы всех модулей. Например, если процедура xxput буферизует сообщения для последующей обработки xxservice, такой алгоритм должен выполняться для всех сообщений. [62] В противном случае, это может привести к нарушению порядка сообщений, и как следствие, к потере данных.

Когда запускается процедура xxservice, она должна обработать все сообщения очереди. "Уважительной" причиной прекращения обработки является переполнение очереди следующего по потоку модуля. В противном случае нарушается механизм управления передачей, и очередь может навсегда лишиться обработки.

62

Более точно — для всех сообщений с данным приоритетом.

Драйвер

Драйверы и модули очень похожи, они используют одинаковые структуры данных (streamtab, qinit, module_info) и одинаковый интерфейс (xxopen, xxput, xxservice и xxclose). Однако между драйверами и модулями существуют различия.

Во-первых, только драйверы могут непосредственно взаимодействовать с аппаратурой и отвечать за обработку аппаратных прерываний. Поэтому драйвер должен зарегистрировать в ядре соответствующий обработчик прерываний. Аппаратура обычно генерирует прерывания при получении данных. В ответ на это драйвер копирует данные от устройства, формирует сообщение и передает его вверх по потоку.

Во-вторых, к драйверу может быть подключено несколько потоков. Как уже обсуждалось, на мультиплексировании потоков построены многие подсистемы ядра, например, поддержка сетевых протоколов. В качестве мультиплексора может выступать только драйвер. Несмотря на то что драйвер в этом случае не является оконечным модулем (см., например, рис. 5.15), размещение драйверов существенным образом отличается от встраивания модулей.

Наконец, процесс инициализации драйверов и модулей различен. Функция xxopen драйвера вызывается при открытии потока, в то время как инициализация модуля происходит при встраивании.

Головной модуль

Обработку системных вызовов процессов осуществляет головной модуль. Головной модуль потока является единственным местом, где возможно блокирование обработки и, соответственно, процесса, в контексте которого осуществляется операция ввода/вывода. Головной модуль является внешним интерфейсом потока, и хотя его структура похожа на структуру обычного модуля, функции обработки здесь обеспечиваются самой подсистемой STREAMS. В отличие от точек входа в модуль или драйвер потока, реализующих специфическую для данного устройства обработку, функции головного модуля выполняют ряд общих для всех потоков задач, включающих:

 Трансляцию данных, передаваемых процессом с помощью системных вызовов, в сообщения и передачу их вниз по потоку.

 Сообщение об ошибках и отправление сигналов процессам, связанным с потоком.

 Распаковку сообщений, переданных вверх по потоку, и копирование данных в пространство ядра или задачи.

Процесс передает данные потоку с помощью системных вызовов write(2) и putmsg(2). Системный вызов write(2), представляющий собой унифицированный интерфейс передачи данных любым устройствам, позволяет производить передачу простых данных в виде потока байтов, не сохраняя границы логических записей. Системный вызов putmsg(2), предназначенный специально для работы с потоками, позволяет процессу за один вызов передать управляющее сообщение и данные. Головной модуль преобразует эту информацию в единое сообщение с сохранением границ записи.

Системный вызов putmsg(2) имеет вид:

 #include <stropts.h>

 int putmsg(int fildes, const struct strbuf *ctlptr,
  const struct strbuf* dataptr, int flags);

С помощью этого вызова головной модуль формирует сообщение, состоящее из управляющей части M_PROTO и данных, передаваемых в блоках M_DATA. Содержимое сообщения передается с помощью указателей на структуру strbuf — ctlptr для управляющего блока и dataptr для блоков данных.

Структура strbuf имеет следующий формат:

 struct strbuf {
  int maxlen;
  int len;
  void *buf;
 }

где maxlen не используется, len — размер передаваемых данных, buf — указатель на буфер.

С помощью аргумента flags процесс может передавать экстренные сообщения, установив флаг RS_HIPRI.

В обоих случаях головной модуль формирует сообщение и с помощью функции canput(9F) проверяет, способен ли следующий вниз по потоку модуль, обеспечивающий механизм управления передачей, принять его. Если canput(9F) возвращает истинный ответ, сообщение передается вниз по потоку с помощью функции putnext(9F), а управление возвращается процессу. Если canput(9F) возвращает ложный ответ, выполнение процесса блокируется, и он переходит в состояние сна, пока не рассосется образовавшийся затор. Заметим, что возврат системного вызова еще не гарантирует, что данные получены устройством. Возврат из write(2) или putmsg(2) свидетельствует лишь о том, что данные были успешно скопированы в адресное пространство ядра, и в виде сообщения направлены вниз по потоку.

Процесс может получить данные из потока с помощью системных вызовов read(2) и getmsg(2). Стандартный вызов read(2) позволяет получать только обычные данные без сохранения границ сообщений. [63] В отличие от этого вызова getmsg(2) позволяет получать данные сообщений типов M_DATA и M_PROTO, при этом сохраняются границы сообщений. Например, если полученное сообщение состоит из блока M_PROTO и нескольких блоков M_DATA, вызов getmsg(2) корректно разделит сообщение на две части: управляющую информацию и собственно данные.

63

С помощью сообщения M_SETOPTS можно дать указания головному модулю обрабатывать сообщения M_PROTO как обычные данные. В этом случае вызов read(2) будет возвращать содержимое как сообщений M_DATA, так и M_PROTO. Однако информация о типе сообщения (данных) и границы сообщений сохранены не будут.
