• Создайте корпус DIP14 со штыревыми выводами с помощью мастера

1) В меню активизируйте команду Pattern/Pattern Wizard.

2) В окне Мастера (рисунок 4.19) из раскрывающегося списка Pattern Туре выберите тип корпуса DIP.

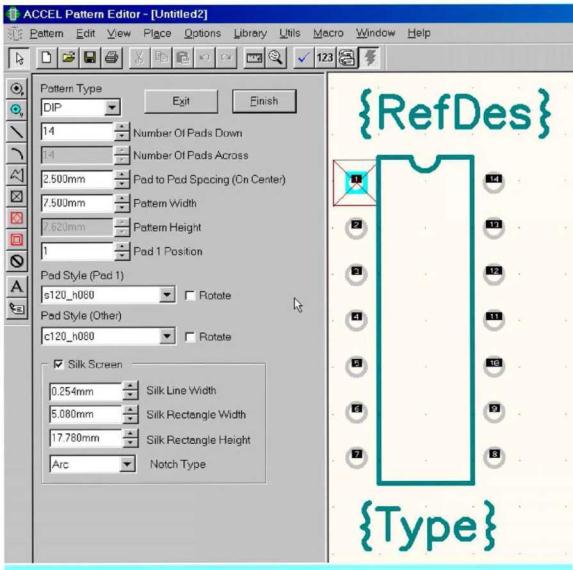

Рисунок 4.19 – Создание корпуса с помощью мастера

3) В окне Number of Pads Down укажите общее количество выводов в корпусе – 14.

4) В окне Pad to Pad Spacing (On Center) укажите расстояние между центрами соседних контактных площадок -2,5 мм.

5) В окне Pattern Width укажите расстояние между центрами контактных площадок с разных сторон корпуса -7.5 мм.

6) В окне Pad 1 Position укажите номер первого (ключевого) вывода, а в окне Pad Style (Pad 1) выберите стиль контактной площадки для него. Как правило, у корпусов со штыревыми выводами контактная площадка для первого вывода делается квадратной.

7) В окне Pad Style (Others) выберите стиль контактных площадок для остальных выводов. В данном случае это круглые контактные площадки.

8) В группе Silk Screen устанавливаются параметры графики корпуса:

Silk Line Width ширина линий, используемых для рисования;

Silk Rectangle Width ширина прямоугольника, изображающего корпус (между центрами линий);

Silk Rectangle Height – высота прямоугольника, изображающего корпус (между центрами линий);

Notch Туре – тип метки. Для корпусов с двухрядным расположением выводов возможны следующие типы меток, определяющих положение первого вывода – None (нет метки), Arc (дуга), Square (квадрат) и Triangle (треугольник).

9) Установив все параметры, как показано на рисунке 4.19, нажмите кнопку Finish для завершения работы Мастера.

10) В основном меню Редактора корпусов активизируйте команду Pattern/Save As…

11) Нажав кнопку Library на панели Pattern Save То Library, выберите библиотечный файл, в котором будет храниться созданный корпус.

12) Укажи те имя корпуса в окне Pattern Name, например – DIP14

13) Флажки Create Component (создать компонент) и Match Default Pin Designator to Pin Numbers (согласование обозначения вывода по умолчанию с его номером) в данном случае можно не устанавливать.

14) Нажмите кнопку ОК для завершения диалога сохранения корпуса в библиотеке.

4.5 Создание компонента в

Library

Executive

После создания символа и корпуса, необходимо объединить все составные части в единое целое – компонент. Для этой цели используется менеджер библиотек или Операционная библиотечная система. Используя созданный на предыдущих этапах корпус и символ, создадим новый библиотечный компонент, например, микросхему 155ЛА3, содержащую четыре одинаковые секции 2И-НЕ.

•Создайте новый библиотечный компонент

1) В Library Executive активизируйте команду Component/New (компонент/новый). Откроется стандартный диалог выбора файлов, в котором необходимо выбрать библиотеку для работы. Выберите файл «Моя библиотека.lib».

2) Появится главное окно с информацией о компоненте (рисунок 4.20). Нажмите в этом окне кнопку Select Pattern…, чтобы выбрать корпус для нового компонента.

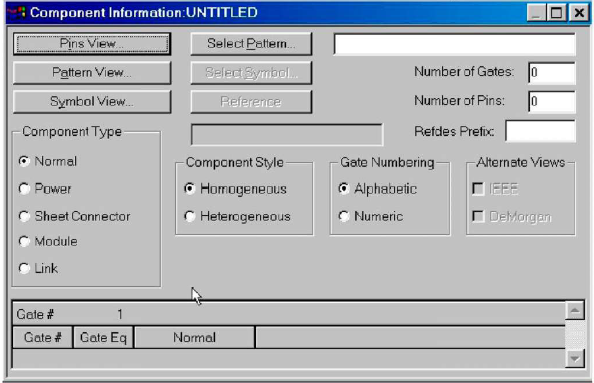

Рисунок 4.20 – Окно с информацией о компоненте

3) В появившемся окне Library Browse (рисунок 4.21) выберите из списка нужный корпус для компонента. В данном случае – это созданный в предыдущем подразделе DIP14.

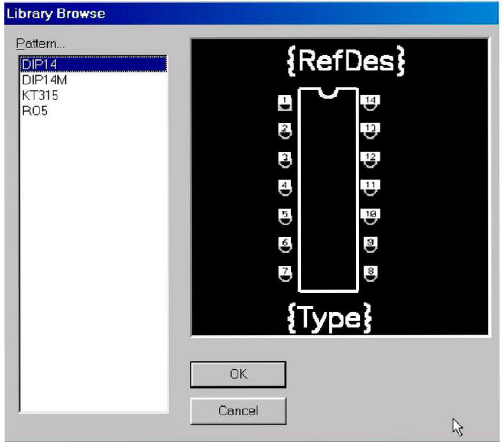

Рисунок 4.21 – Выбор корпуса для компонента

4) В группе Component Туре (рисунок 4.20) выберите тип компонента – Normal (информацию о типах компонентов в таблице 3.1)

5) В окне Number of Gates укажите количество секций в компоненте – 4 .

6) В группе Component Style выберите стиль компонента – Homogeneous (однородный).

7) В группе Gate Numbering укажите способ нумерации секций на схеме – Numeric (числовой).

8) Для выбора символа, помещаемого на схему, нажмите кнопку Select Symbol и в окне Library Browse (рисунок 4.22) выберите из списка нужный символ для компонента. В данном случае это созданный в подразделе 4.3 символ 2И-НЕ. После нажатия кнопки ОК. в данном окне может появиться предупреждение о несоответствии указателей, номеров и имен выводов (рисунок 4.23). Нажмите кнопку «Да» для перезаписи существующих полей в электронной таблице.

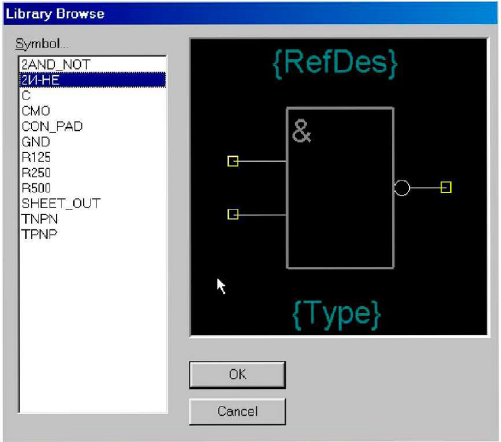

Рисунок 4.22 – Выбор символа для компонента

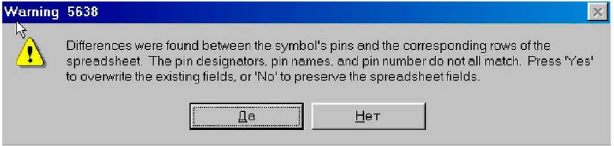

Рисунок 4.23 – Предупреждение о несогласованности указателей, имен и номеров выводов

9) В окне Refdes Prefix (рисунок 4.20) укажите префикс для позиционного обозначения компонента на схеме и плате. Для логических элементов это – DD.

10) Нажмите кнопку Pins View для ввода информации о цоколевке корпуса и свойствах секций и выводов. Заполните появившуюся таблицу, как показано на рисунке 4.24.

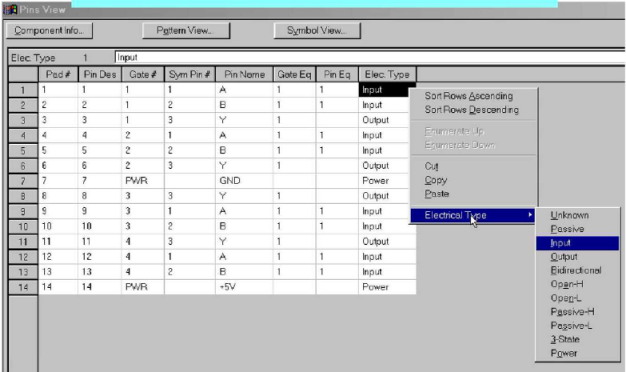

Рисунок 4.24 – Таблица с информацией о выводах компонента

В первом столбце этой таблицы Pads# располагаются номера контактных площадок, во втором – Pin Des – указатели выводов. Эта информация переноситься автоматически из данных корпуса. В третьем столбце GATE # – указывается номер секции, к которой относится вывод. В столбце Sym Pin # указываются номера выводов символа для каждой секции, а в столбце Sym Name их имена. Эта информация заносится при создании символа. В столбце Gate Eq указывается код эквивалентности секции. Поскольку в данном компоненте все секции одинаковы, все они имеют одинаковый код равный единице. В столбце Pin Eq указывается код эквивалентности выводов внутри секции. В данном случае каждая секция имеет два эквивалентных входа. Для указания типа вывода в столбце Elec. Туре (электрический тип) щелкните в нужной графе этого столбца правой кнопкой мыши и выберите во всплывающем меню пункт Electrical Туре, содержащий список типов выводов. Здесь возможны следующие варианты:

Unknown – неизвестный тип вывода

Passive – вывод пассивного компонента

Input – входной вывод

Output – выходной вывод

Bidirectional – двунаправленный вывод (вход и выход)

Open-H – вывод секции с открытым эмиттером

Open-L – вывод секции с открытым коллектором

Passivc-H – вывод пассивного компонента с высоким уровнем

Passive-L – вывод пассивного компонента с низким уровнем

3-State – вывод логических микросхем с тремя возможными состояниями: низкий уровень, высокий уровень и высокоимпедансное состояние;
