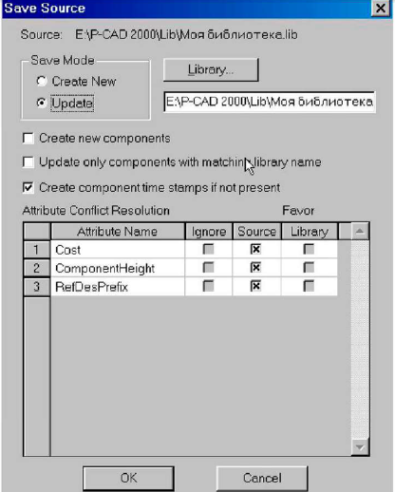

Рисунок 4.9 – Обновление существующей библиотеки

3) Нажав на кнопку Library, выберите библиотеку, данные в которой вы хотите обновить.

Если просматривалась только одна библиотека, в этом поле будет указано ее имя.

4) В секции Attribute Conflict Resolution (разрешение конфликтов атрибутов) для каждого дополнительного атрибута установите один из трех флажков:

Ignore (игнорировать) – если не хотите создавать или модифицировать атрибут в целевой библиотеке;

Source (источник) если атрибут существует как в источнике, так и в целевой библиотеке, то при установке этого флажка значение в целевой библиотеке будет заменено значением из источника;

Library (библиотека) – если атрибут существует как в источнике, так и в целевой библиотеке, то при установке этого флажка значение в целевой библиотеке не будет изменяться значением из источника;

Если атрибут отсутствует в целевой библиотеке и флажок Ignore сброшен, то он будет добавлен с текущим значением.

5) Установка флажка Create new components (создание новых компонентов) позволяет добавить в целевую библиотеку отсутствующие там компоненты.

6) Установка флажка Update only components with matching library name позволяет модернизировать или добавлять к целевой библиотеке только те компоненты, значение атрибута СоmроnentLibrary которых совпадает с целевой библиотекой.

7) Нажмите кнопку ОК. для завершения диалога.

8) Завершите просмотр компонентов, закрыв таблицу.

9) Подключите новую библиотеку к одной из существующих групп и просмотрите ее содержимое.

10) Завершите просмотр компонентов, закрыв таблицу.

• Перезагрузите обновленную библиотеку

1) Щелкните правой кнопкой мыши по имени обновленной библиотеки.

2) В выпадающем меню выберите команде Reload (перезагрузка). Автоматически откроется окно Viewer с таблицей компонентов.

3) Убедитесь, что здесь появились новые значения атрибутов.

4) Завершите просмотр компонентов, закрыв таблицу.

Интересно, что использование инструмента Viewer позволяет объединять несколько библиотек в одну.

• Создайте объединенную библиотеку

1) Активизируйте в меню Library Executive команду Library/New (библиотека/новая).

2) Стандартным для Widows способом откройте папку, в которой будет размешаться новая библиотека.

3) В качестве ее имени укажите, например, Большая библиотека

4) Нажмите кнопку Сохранить для завершения диалога создания библиотеки.

5) Щелкните правой кнопкой мыши по имени группы DEFAULT LIBRARY SET и активизируйте команду View.

6) В проявившей таблице удалите те компоненты, присутствие которых в новой библиотеке нежелательно.

7) Выполните обновление Большой библиотеки, установив на панели Save Source флажок Create new components (рисунок 4.10).

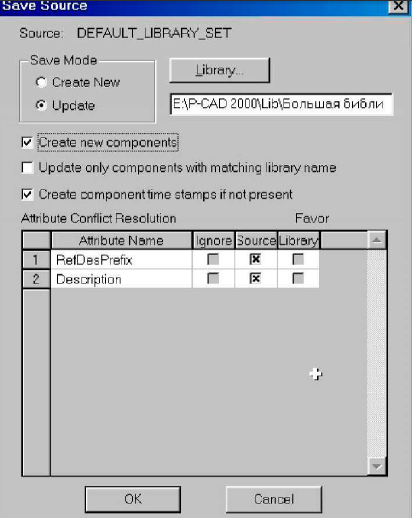

Рисунок 4.10 – Создание объединенной библиотеки

8) Подключите Большую библиотеку к одной из существующих групп и просмотрите ее содержание с помощью команды View.

Команда Verify позволяет найти различия в значениях атрибутов между выбранным источником и библиотекой или группой библиотек P-CAD.

• Найдите различия между источником и Большой библиотекой

1) Внесите для нескольких компонентов какие-либо изменения в поле RefDesPrefix.

2) Активизируйте команду Table/Verify. Появится окно Verify (рисунок 4.11).

Рисунок 4.11 –Установка параметров проверки

3) В окне со списком Select Source Attributes to Verify можно выбрать те атрибуты источника по которым будет проводиться сравнение. Сбросьте флажки у всех атрибутов за исключением атрибута RefDesPrefix.

4) В окне Select Target Library Set/Library to Verify выберите библиотеку с которой будет проводиться сравнение. В данном случае это файл «Большая библиотeка.lib».

5) Установка флажка List components nor found in library приводит к созданию списка компонентов отсутствующих в целевой библиотеке.

6) Установка флажка Verify only components with matching library позволяет осуществлять проверку только для компонентов с одинаковыми атрибутами ComponentName и ComponentLibrary.

7) Установка флажка Set component verify timestamp позволяет автоматически заполнить значение поля Verify Date для компонентов библиотеки текущей датой и временем. Если это поле в библиотеке отсутствует, оно будет автоматически добавлено.

8) Кнопка Browse позволяет задать имя и местонахождение файла отчета. Имя файла можно также задать в окне редактирования.

9) Установка флажка View Report приводит к выводу отчета на экран.

10) Установив все значения, как показано на рисунке 4.11, нажмите кнопку Verify для запуска процесса проверки. В качестве примера на рисунке 4.12 приведен фрагмент файла отчета.

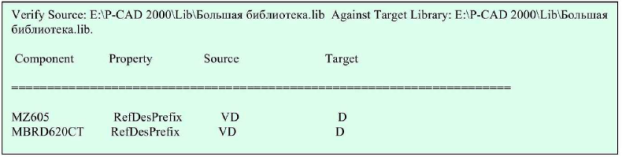

Рисунок 4.12 – Фрагмент отчета о результатах проверки

4.3 Создание символа компонента

Как уже говорилось ранее, компонент в библиотеке Р-CAD это практически всегда единство трех составляющих – электрического символа, корпуса и упаковочной информации. Важно отметить, что на этапе создания компонента пользователю предлагается выбрать символ или корпус из числа уже существующих. Представляется целесообразным вначале научиться создавать графические образы символов и корпусов, а потом создавать с их помощью компоненты.

4.3.1 Запуск Редактора символов

Для создания и редактирования символов в Р-CAD создан специальный редактор символов Symbol Editor, который вызывается из меню программы Library Executive командами Symbol/New для создания нового символа или symbol/Open для редактирования существующего.

• Запустите Редактор символов

1) В меню программы Library Executive активизируйте команду Symbol/New (символ/новый). Появится окно редактора символов. При создании нового символа программа автоматически запускает Мастера создания символов(Wizard), поэтому окно редактора выглядит примерно так, как показано на рисунке 4.13.
