New Comma-delimited File

Импорт данных из текстовых файлов, созданных в других системах

New Library Set

Добавление новой группы в список

Open

Открытие окна Component Info

Place

Помещение выбранного компонента в схему или на плату

Query

Позволяет задавать критерии отбора для просмотра компонентов в выбранном источнике

Reload

Перезагружает содержание внешнего файла, библиотеки или набора библиотек в Библиотечную Операционную Систему P-CAD

Remove

Удаление выбранной библиотеки из группы

Rename

Переименование группы

Report

Позволяет задать параметры отчета для выбранного источника

Save to Library'

Создание или модификация библиотеки P-CAD из выбранного источника

Verify

Позволяет выявить отличия в атрибутах компонентов выбранного источника и библиотеки Р-CAD или библиотечного набора

View

Активизирует средства просмотра атрибутов компонентов выбранной библиотеки, группы библиотек или графики указанного корпуса или символа.

• Просмотрите свойства компонентов библиотеки – Моя библиотека.lib

1) Щелкните правой кнопкой мыши по имени библиотеки.

2) В появившемся меню выберите команду View.

3) С помощью линейки прокрутки просмотрите свойства компонентов библиотеки. Обратите внимание, что значения в столбце RefDesPrefix (префикс позиционного обозначения) имеют шрифт черного цвета, в отличие от других столбцов, имеющих красный цвет. Эти значения можно редактировать.

Отредактируйте префиксы позиционных обозначений компонентов, если они не совпадают с принятыми в нашей стране

1) Щелкните по ячейке с редактируемым префиксом левой кнопкой мыши

2) Наберите на клавиатуре новое значение.

При редактировании можно использовать буфер обмена (Clipboard) Windows

С помощью данного инструмента можно также удалить некоторые атрибуты компонентов или добавить новые.

• Добавьте новые атрибуты для компонентов

1) Щелкните левой кнопкой мыши по названию атрибута Alias (дополнительное имя) для выделения столбца.

2) В меню выберите команду Column/Add… (столбец/добавить) или просто нажмите клавишу INSERT на клавиатуре.

3) На панели Prompter (подсказчик) в окне Enter Field Name из раскрывающегося списка выберите ComponentHeight (высота компонента) и нажмите ОК (рисунок 4.7).

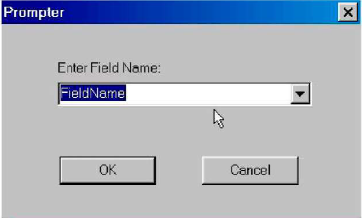

Рисунок 4.7 – Выбор имени нового столбца

Можно ввести с клавиатуры новое имя, используя кириллицу

В таблице появиться новый столбец, значения в котором нужно задать. Обратите внимание, что новый столбец появился перед выделенным предварительно столбцом Alias.

4) Добавьте еще несколько столбцов (один-два) по своему выбору.

Используя команду Column/Delete, можно удалить выбранный столбец, а с помощью команды Column/Rename переименовать его. Команда Column/Sort позволяет провести сортировку компонентов по значениям выделенного столбца. При этом может быть использовано два метода: Allow Duplicates (допустить дублирование) и Resolve Duplicates (исключить дублирование). В первом случае повторяющиеся значения объединяются в группы, которые располагаются в порядке возрастания значений. Во втором, делается тоже, но к повторяющимся значениям добавляются суффиксы _1, _2, _3 и т.д. Этот метод удобно использовать, например, если необходимо получить уникальное имя для каждого компонента в библиотеке Р-CAD (сортировка по столбцу ComponentName). Понятно, что второй метод можно использовать только для столбца с текстовыми данными.

• Проведите сортировку с использованием обоих методов

1) Выделите столбец NumberOfPins (количество выводов) и проведите по нему сортировку с использованием метода Allow Duplicates. Компоненты расположатся в порядке возрастания количества выводов.

2) Используя команду Table/Copy, скопируйте выделенный столбец в буфер обмена.

3) Щелкните по заголовку одного из добавленных столбцов для его выделения.

4) Активизируйте команду Table/Paste для переноса значений из буфера обмена в выделенный столбец.

5) Проведите сортировку по этому столбцу с использованием метода Resolve Duplicates. К повторяющимся значениям добавятся цифровые суффиксы.

6) Удалите этот столбец, используя команду Column/Delete.

Кроме сортировки и изменения состава атрибутов можно также удалить некоторые компоненты из библиотеки, используя команду Ron/Delete (строка/удалить).

• Удалите два-три компонента из таблицы

1) Щелкните по номеру строки с выбранным компонентом для ее выделения.

2) Нажмите клавишу DELETE. Строка исчезнет из таблицы.

С помощью команд меню Row можно также поместить выбранный компонент в схему (команда Row/Place/Schcmatic) или на плату (команда Row/Place/PCB), если запущены редактор схем или плат.

Для сохранения внесенных изменений в текущей или новой библиотеке используется команда Table/Save То Library. При активизации данной команды появляется окно Save Source, показанное на рисунке 4.8.

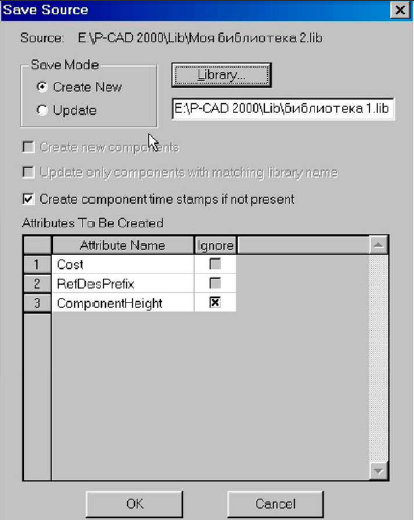

Рисунок 4.8 – Создание новой библиотеки

• Сохраните таблицу в новой библиотеке

1) Активизируйте команду Table/Save То Library.

2) На панели Save Source в рамке Save Mode (режим сохранения) установите флажок Create New (создать новую).

3) В таблице Attributes То Be Created (атрибуты, которые будут созданы) в колонке Ignore (игнорировать) установите флажки для тех атрибутов, которые не должны присутствовать в новой библиотеке.

4) Нажав на кнопку Library, выберите каталог, в который будет помещена новая библиотека и задайте ее имя, например Библиотека1

5) Установка флажка Create component time stamps if not present позволяет добавить к существующим атрибутам еще два, если их не было в исходном наборе:

CreateDate – дата создания;

ModifyDate – дата модификации и заполнить их значения текущим временем и датой.

6) Нажмите кнопку ОК. для завершения диалога.

Обновите данные существующей библиотеки

1) Активизируйте команду Table/Save То Library.

2) На панели Save Source (рисунок 4.9) в рамке Save Mode установите флажок Update (обновить).
