В группе ERC Errors устанавливается режим отображения выявленных при выполнении команды Utils/ERC… (Утилиты/Проверить схему) ошибок схемы.
При выборе кнопки Show (Показать) обнаруженные ошибки указываются на схеме специальными индикаторами.
Нажатие кнопки Hide (Скрыть) отменяет показ индикаторов ошибок.
При выборе кнопки No Change (Не изменять) сохраняются текущие установки отображения – скрытые ошибки будут оставаться скрытыми, индицируемые будут продолжать показываться.
В рамке Cursor Style (стиль курсора) можно установить текущий стиль отображения курсора – стрелка (кнопка Arrow), маленькое перекрестие (кнопка Small Cross)
1) Оперативно изменить стиль представлении курсора при работе можно, нажимая на клавишу с буквой X
2) При выборе стиля Large Cross не будут отображаться всплывающие контекстно-зависимые подсказки об элементах схемы!!
В рамке Sheet Connector Cross-Referencing (меже граничные ссылки) устанавливаются параметры отображения атрибутов специальных элементов – межстраничных соединителей (Sheet Connectors), указывающих на каких страницах есть продолжение цепи
Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницам и.
В окне со списком Text Style выбирается стиль текста для ссылок, а в окнах Offset задастся их смещение по X и Y от точки привязки символа межстраничного соединителя.

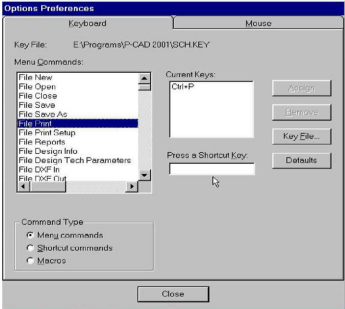

Рисунок 1.14. Настройка «горячих» клавиш
Кнопка Default возвращает всем параметрам значения по умолчанию.
• Установите желаемые параметры отображении и нажмите кнопку ОК
2 Создание углового штампа и форматок
2.1 Создание графики углового штампа чертежа
Поскольку основные надписи чертежей, поставляемые с системой, не соответствуют ЕСКД, создадим основную надпись (штамп) по форме 1 ГОСТ 2.104-68*, которую затем будем использовать для оформления разрабатываемых проектов.
• Запустите редактор схем и загрузите в него файл Настройки Schematic.sch
1) Запустите Schematic и, используя команду File/Open… (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора, полученный при выполнении предыдущего раздела.
2) Сразу же сохраните новый проект в папку «Шаблоны» под именем Штамп_лист 1. Это необходимо сделать, чтобы случайно не испортить файл настроек.
• Установите тип и шаг сетки и выберите ширину линий
1) В основном меню выберите команду Place/Line (аналог кнопка
2) Выбрав в основном меню команду Options/Grids, установите относительную (Relative) сетку с началом координат в точке (20, 5) и шагом сетки 5 мм, как показано на рисунке 2.1.

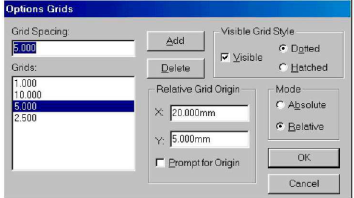

Рисунок 2.1. Установка параметров сетки
3) В
статусной строке, расположенной в нижней части экрана (рисунок 2.2), в качестве текущей выберите сплошную толстую (основную) линию (Thick). Для этого нажмите на кнопкуРисунок 2.2. Строка подсказки и строка состояния
4) Нажимая на клавишу с буквой О, установите режим ортогонального рисования линий. Текущий режим рисования отображается в правой части статусной строки. Там должна появиться надпись Ortho=90 (рисунок 2.2).
• Нарисуйте внешнюю рамку основной надписи (штампа)
1) Нажмите на основной клавиатуре клавишу с буквой J для перемещения в окно задания координаты X курсора. Установите там значение 0 (ноль).
2) Нажмите клавишу TAB для перехода в окно задания координаты Y курсора. Установите там значение 0 (ноль).
3) Нажмите клавишу ENTER для перемещения курсора в точку с заданными координатами.
4) Нажмите клавишу с буквой J для задания координат курсора. Установите новые координаты в соответствии с первой строкой таблицы 2.1. Используйте клавишу TAB для перехода между окнами координат X и Y и клавишу ENTER для окончания ввода значений.
Таблица 2.1 Координаты
Шаг
Координата X
Координата Y
1
0
55
2
185
55
3
185
0
4
0
0
5) Повторите П.4 для строк 2-4 таблицы 2.1.
6) Нажмите клавишу ESC для «обрыва» вводимой линии.
7) В основном меню выберите команду View/Extend, для того чтобы увидеть все элементы чертежа в максимально возможном увеличении.

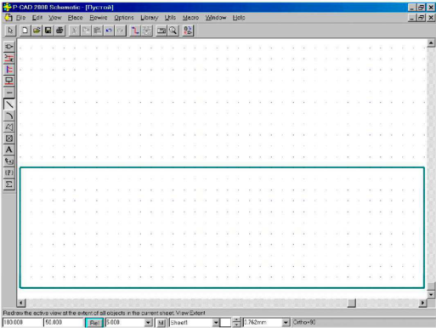

Результат работы представлен на рисунке 2.3.
Рисунок 2.3. Внешняя рамка основной надписи
В данном случае для задания координат начала и конца линии использовалась клавиатура, но это можно сделать и с помощью курсора.
• Нарисуйте вертикальную линию, используй для задания координат курсор
1) Щелкните левой кнопкой мыши в точке с координатами (65,0).
2) Переместите курсор в точку с координатами (65, 55) и щелкните левой кнопкой мыши;
3) Нажмите правую кнопку мыши для «обрыва» вводимой линии.

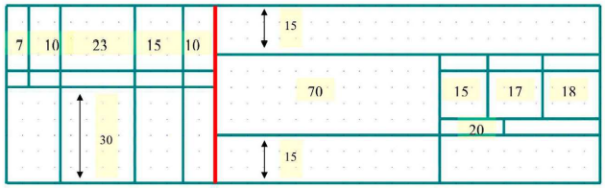

На рисунке 2.4 введенная линия условно выделена красным цветом.
Рисунок 2.4. Основные линии в штампе чертежа
• Нарисуйте остальные сплошные основные линии штампа
1) Отмечая щелчком левой кнопки мыши начало и конец линий, добавьте в основную надпись недостающие основные линии углового штампа. Для справки используете рисунок 2.4, где цифрами обозначены размеры соответствующих ячеек. Напомним, что шаг сетки на рисунке – 5 мм.
