2) Для ввода некоторых линий потребуется изменить шаг сетки, сделав его равным 1 мм.

1) Не забывайте «обрывать» линию, нажимая на правую кнопку мыши или клавишу ESC

2) Для визуализации положения вводимой линии нажмите левую кнопку мыши в ее начале, переместите курсор в конец линии и только там отпустите левую кнопку мыши. При этом за курсором будет тянуться «резиновая нить», показывающая положение линии.

• Создайте массив линий

1) Измените толщину линии, выбрав в списке соответствующего окна (рисунок 2.2) значение Thin (тонкая с толщиной 0,254 мм).

2) Нарисуйте горизонтальную линию с координатами начала (0, 5) и конца (65,5). На рисунке 2.5 созданная линия выделена цветом и концевыми маркерами.

3) Перейдите в режим выбора элементов чертежа, нажав клавишу с буквой S (аналог – команда меню Edit/Select или кнопка

на верхней инструментальной панели).

4) Щелкните по созданной линии левой кнопкой. Она при этом выделится, как показано на рисунке 2.5.

Рисунок 2.5. Создание массива элементов

5) Выберите в основном меню команду Edit/Copy Matrix… (создание линейного массива элементов).

6) На появившейся панели Edit Сору Matrix (рисунок 2.6) установите число столбцов (Number of Columns) равным 1; число строк (Number of Row) равным 10 и расстояние между строками (Row Spacing) – 5 мм. Расстояние между столбцами (Column Spacing) можно не менять.

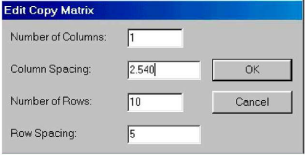

Рисунок 2.6. Задание параметров массива

7) Нажмите кнопку ОК для завершения команды. Должен появится столбец из тонких линий, как показано на рисунке 2.5.

• Нарисуйте тонкие линии в графе «Литера»

1) Перейдите в режим рисования и проведите две тонкие сплошные линии в поле «Литера», расположенном в правой части основной надписи, как показано на рисунке 2.7.

Рисунок 2.7. «Литера»

2) Сохраните проект в папке «Шаблоны» под прежним именем Штамп_лист 1

2.2 Создание текстовых надписей

В соответствии с действующими правилами в штампе чертежа должны присутствовать текстовые надписи, указывающие назначение отдельных граф.

• Разместите текстовую надпись в графе «Разработал»

1) Установите шаг сетки 0.1 мм.

2) Выберите в меню команду Place/Text (разместить/текст). Аналог – клавиша

на левой инструментальной панели. Курсор примет вид наклонного перекрестия

.

3) Укажите курсором желаемое место расположения текста и щелкните левой кнопкой мыши (рисунок 2.9).

4) На появившейся панели Place Text нажмите кнопку More» (Больше) для добавления инструментов установки параметров текста. На рисунке 4.8 показана расширенная панель свойств текста, где кнопка More» трансформировалась в кнопку «Less (Меньше).

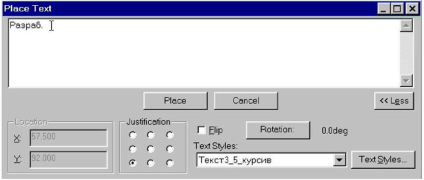

Рисунок 2.8. Установка параметров текста

5) В окне стилей текста (Text Styles) выберите из списка стиль ТекстЗ_5 курсив.

6) Установите точку привязки текста в левом нижнем углу. Для этого в группе кнопок Justification (выравнивание) нажмите левую нижнюю кнопку.

7) В окне ввода текста наберите Разраб . (с точкой) и нажмите кнопку Place (разместить).

Текстовая надпись появиться в указанном ранее месте.

При необходимости, нажимая на кнопку Rotation, можно последовательно поворачивать текстовую надпись на угол 90, 180, 270 градусов.

Устанавливая флажок Flip, можно получить зеркальное отражение для текста. Правда, при этом меняется только положение точки привязки, сам текст зеркально не отражается, так же, как и нельзя получить перевернутую текстовую надпись.

Для изменения места расположения текста перейдите в режим выбора, нажав клавишу с буквой S или кнопку

на инструментальной панели, щелкните левой кнопкой мыши по тексту. Указывая выделенный элемент курсором, нажмите левую кнопку мыши и, не отпуская ее, перемешайте элемент за точку привязки в нужное место.

Для размещения остальных текстовых надписей в штампе можно использовать функцию копирования существующего элемента, так как при этом сохраняются его параметры, а его местонахождение можно указать более точно. Содержание текста можно потом изменять

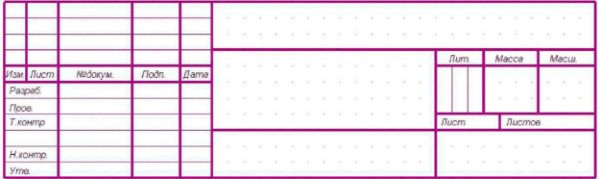

Рисунок 2.9. Штамп с текстовыми надписями

• Разместите копии текста в соответствующих графах штампа

1) Перейдите в режим выбора элементов (нажата кнопка

на инструментальной панели).

2) Щелкните по введенному ранее тексту вначале левой кнопкой мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.

3) В появившемся меню (рисунок 2.10) выберите команду Сору (копия). При этом выделенный элемент копируется в буфер обмена Windows.

Рисунок 2.10 Меню

4) Нажмите сочетание клавиш Ctrl/V для вставки элемента из буфера. Курсор превратится в наклонное перекрестие

.

5) Укажите желаемое положение левого нижнего угла нового фрагмента текста и щелкните левой кнопкой мыши.

6) Повторите пп. 4-5 для всех текстовых граф, показанных на рисунке 2.9. В результате во всех этих графах должен появится одинаковый текст – Разраб.

• Измените содержание текста в графах

1) Щелкните по текстовому элементу, содержание которого вы хотите изменить, вначале левой кнопкой мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.

2) В появившемся меню (рисунок 2.10) выберите команду Properties… (свойства).

3) В окне ввода текста на панели Place Text (рисунок 2.8) наберите нужный текст (содержание текста на рисунке 2.9).

4) Повторите пп. 1-3 для всех текстовых элементов, которые вы хотите изменить.

5) При необходимости переместите текстовые надписи в графах, руководствуясь рисунком 2.9.
