• Сохраните файл на диске

Для сохранения файла с прежним именем можно воспользоваться кнопкой

. На верхней инструментальной панели или командой меню File/Save (файл/сохранить).

2.3 Поля и работа с ними

В системе P-CAD введено понятие поля – текстового объекта, связанного с проектом, значение которою может быть установлено вручную или автоматически и вынесено на схему или чертеж печатной платы. Поля удобно использовать для оформления основных надписей чертежей при создании форматок. Список полей проекта можно просмотреть, дополнить или изменить их значение, используя команду File/Design Info… (файл/информация о проекте).

Список полей, определенных в системе P-CAD по умолчанию и их возможное использование при оформлении чертежей приведены в таблице 2.3. В этой таблице полужирным шрифтом выделены названия полей, которые могут быть использованы для оформления чертежей по российским стандартам.

Таблица 2.3 Системные поля

Название

Расшифровка

Approved By

Одобрил (можно поместить в графу Утв.)

Author

Автор (можно поместить в графу Разраб.)

Checked By

Проверил (можно поместить в графу Пров.)

Company Name

Название компании

Current Date

Текущая дата.

Current Time

Текущее время.

Date

Дата

Drawing Number

Номер чертежа (Децимальный номер)

Drawn By

Чертил

Engineer

Инженер (можно поместить в графу Т.контр.)

Filename

Имя файла

Modified Date

Дата изменения

Note

Заметки

Number Of Sheets

Количество листов (поместить в графу Листов)

Revision

Версия

Revision Note

Заметки к версии

Sheet Name

Имя листа

Sheet Number

Номер листа (поместить в графу Лист)

Time

Время

Title

Название проекта

Поскольку не все графы основной надписи чертежа закрываются системными полями необходимо расширить список полей.

• Создайте дополнительное поле

1) В основном меню выберите команду File/Design Info… (файл/информация о проекте).

2) На появившейся панели Design Info (рисунок 2.11) выберите закладку Field (поле) и нажмите кнопку Add (добавить).

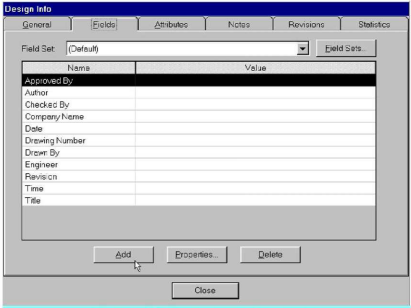

Рисунок 2.11. Список полей проекта

3) Па панели Field Properties (свойства поля) (рисунок 2.12) в окне Name (имя) напечатайте Н.контр. Окно Value (значение) оставьте пустым.

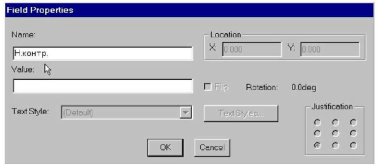

Рисунок 2.12. Задание имени нового поля

4) Для завершения диалога создания нового поля нажмите кнопку ОК.

Аналогичным образом можно ввести в проект любое количество дополнительных полей.

Перед началом размещения полей на чертеже рекомендуется установить нужный стиль текста для отображения их значений

• Установите стиль Текст3_5_курсив в качестве текущего

1) В основном меню выберите команду Options/Text Style…

2) Отметьте щелчком левой кнопки мыши стиль Текст3_5_курсив в списке стилей на панели Options Text Style (рисунок 2.13).

Рисунок 2.13. Установка текущего стиля текста

3) Нажмите кнопку Close для завершения диалога выбора стиля текста.

Текущий стиль текста в списке стилей отмечается символом «*» (звездочка) и его название указывается в строке Current Text Style в верхней части панели Options Text Style (рисунок 2.13).

• Разместите поля в штампе чертежа

1) В основном меню выберите команду Place/Field (аналог – кнопка

на левой инструментальной панели).

2) Щелкните левой кнопкой мыши в любом месте чертежа.

3) На появившейся панели Place Field (рисунок 2.14) выберите из списка название нужного поля, например, «Author» (автор) и щелкните по нему левой кнопкой мыши.

Рисунок 2.14. Выбор поля из списка

4) Нажмите кнопку ОК для закрытия панели выбора полей.

5) Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае – левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля.

Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля в фигурных скобках, например, {Date}

6) Повторяя пп. 2-5, разместите в соответствующих графах штампа нужные поля, как показано на рисунке 2.15.

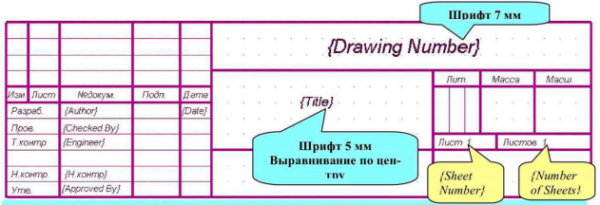

Рисунок 2.15. Размещение полей в ячейках основной надписи

1) В графе «Лист» разместите системное поле Sheet Number (номер страницы), а в графе «Листов» – системное поле Number Of Sheets (количество страниц);

2) При размещении полей их свойства недоступны!!

• Измените свойства поля {Drawing Number} (децимальный номер)

1) Перейдите в режим выбора элементов (нажата кнопка

на инструментальной панели).

2) Щелкните по элементу, свойства которого вы хотите изменить, вначале левой кнопкой мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.

3) В появившемся меню выберите команду Properties… (свойства).

4) На панели Field Properties (рисунок 2.16) в окне со списком Text Style выберите стиль текста Текст7_курсив с высотой букв 7 мм
