Программирование. Принципы и практика использования C++ Исправленное издание

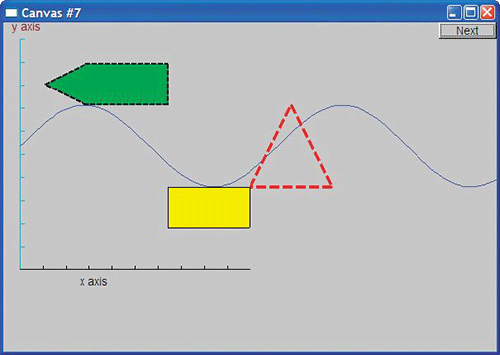

Заполнить цветом можно любую замкнутую фигуру (рис. 13.9). Прямоугольники просто весьма удобны для этого.

12.7.8. Текст

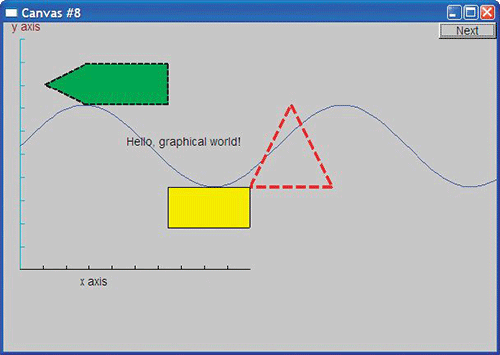

В заключение укажем, что ни одна система, рисующая графические изображения, не может считаться полной, если она не способна выводить текст простым способом — вырисовывание каждого символа с помощью набора линий в расчет не принимается. Мы приписываем окну метку, оси также могут иметь метки, но помимо этого мы можем вывести текст в любое место окна, используя объект класса Text.

 Text t(Point(150,150), "Hello, graphical world!");
 win.attach(t);
 win.set_label("Canvas #8");
 win.wait_for_button;

Из элементарных графических элементов, показанных в этом окне, можно создать сколь угодно сложные и утонченные фигуры. Пока мы просто отметим особенность кода в этой главе: они не содержат циклов, условных конструкций, а все данные в них встроены. Выходная информация скомпонована из примитивов простейшим образом. Как только мы начнем составлять из этих примитивов сложные фигуры с помощью данных и алгоритмов, все станет намного интереснее.

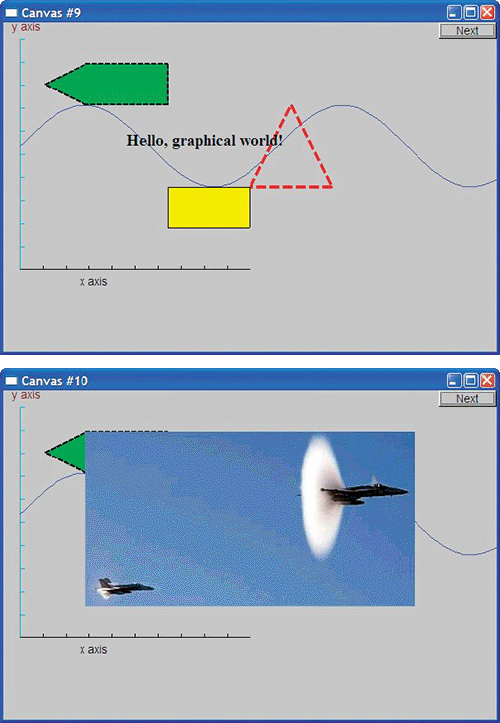

Мы видели, как можно управлять цветом текста: метка оси (см. раздел 12.7.3) просто представляет собой объект класса Text. Кроме того, мы можем выбирать шрифт и размер символов.

 t.set_font(Font::times_bold);
 t.set_font_size(20);
 win.set_label("Canvas #9");
 win.wait_for_button;

Здесь мы увеличили буквы в строке "Hello, graphical world!" до 20 пунктов и выбрали жирный шрифт Times.

12.7.9. Изображения

Мы можем также загружать изображения из файлов.

 Image ii(Point(100,50),"image.jpg"); // файл 400x212 пикселей
  // в формате jpg
 win.attach(ii);
 win.set_label("Canvas #10");
 win.wait_for_button;

Файл image.jpg — это фотография двух самолетов, преодолевающих звуковой барьер.

Эта фотография относительно велика и размещается поверх нашего текста и фигур. Итак, рисунок требуется немного улучшить. Для этого мы немного сдвинем фотографию.

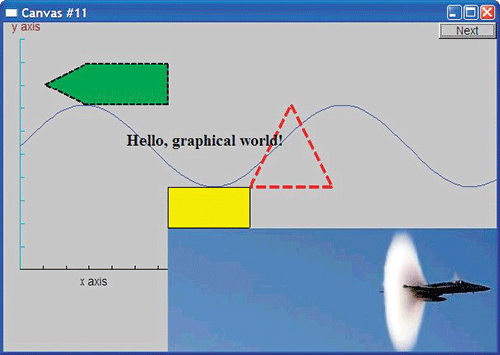

 ii.move(100,200);
 win.set_label("Canvas #11");
 win.wait_for_button;

Обратите внимание на то, что части фотографии, не попавшие в окно, не представлены на экране, поскольку то, что выходит за его пределы, обрезается.

12.7.10. И многое другое

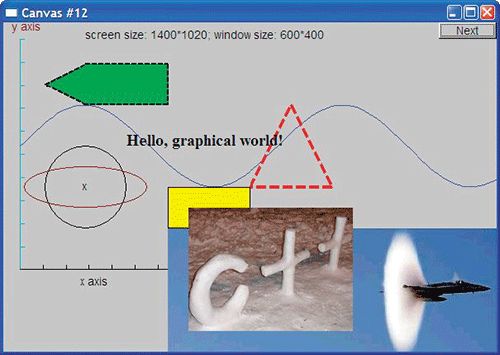

Приведем без объяснений еще один фрагмент кода

 Circle c(Point(100,200),50);
 Ellipse e(Point(100,200), 75,25);
 e.set_color(Color::dark_red);
 Mark m(Point(100,200),'x');
 ostringstream oss;
 oss << "screen size: " << x_max << "*" << y_max
  << "; window size: " << win.x_max << "*" << win.y_max;
 Text sizes(Point(100,20),oss.str);
Image cal(Point(225,225),"snow_cpp.gif"); // 320x240 пикселей,
  // формат gif
 cal.set_mask(Point(40,40),200,150); // отобразить рисунок
  // в центре
 win.attach(c);
 win.attach(m);
 win.attach(e);
 win.attach(sizes);
 win.attach(cal);
 win.set_label("Canvas #12");
 win.wait_for_button;

Можете ли вы догадаться, что делает этот фрагмент?

Между кодом и тем, что появляется на экране, существует прямая связь. Даже если вам пока непонятно, как этот код приводит к таким результатам, то вскоре все станет ясно. Обратите внимание на то, что для форматирования текстовых объектов, содержащих информацию о размерах, мы использовали поток istringstream (см. раздел 11.4).

12.8. Запуск программы

Мы показали, как можно создать окно и нарисовать в нем разные фигуры. В следующих главах мы покажем, как определен класс Shape и его подклассы, а также как их использовать.

Для того чтобы выполнить эту программу, требуется больше, чем для других программ, описанных ранее. Помимо кода в функции main, нам необходимо скомпилировать код интерфейсной библиотеки и связать его с нашей программой, но даже в этом случае программа не будет работать, пока на компьютере не будет установлена библиотека FLTK (или другая система графического пользовательского интерфейса).

Итак, можно сказать, что наша программа состоит из четырех частей.

• Код нашей программы (main и т.д.).

• Наша интерфейсная библиотека (Window, Shape, Polygon и т.д.).

• Библиотека FLTK.

• Стандартная библиотека языка C++.

Кроме того, мы неявно используем операционную систему. Оставляя в стороне операционную систему и стандартную библиотеку, мы можем проиллюстрировать организацию графической программы следующим образом.

Как заставить эту программу работать, объясняется в приложении Г.

12.8.1. Исходные файлы

Наша библиотека графики и графического пользовательского интерфейса состоит лишь из пяти заголовочных и трех исходных файлов.

•Заголовки

•Point.h

•Window.h

•Simple_window.h

•Graph.h

•GUI.h

•Исходные файлы

•Window.cpp
