Пулеметы России. Шквальный огонь

Пулемет ДШКМ снабжается коллиматорным зенитным прицелом, облегчающим прицеливание по скоростной цели и позволяющим видеть прицельную марку и цель с одинаковой отчетливостью. ДШКМ, ставившийся на танки в качестве зенитного, снабжался коллиматорным прицелом К-10Т. Оптическая система прицела формировала на выходе изображение цели и спроецированную на нее прицельную сетку с кольцами для стрельбы с упреждением и делениями угломера. Цена большого деления угломера — 20 тысячных (0 — 20), малого деления — 10 тысячных (0 — 10).

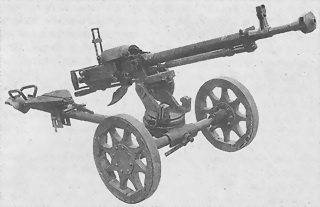

В «пехотном» варианте пулемет ставился на универсальный станок Колесникова обр. 1938 г. Тело пулемета крепилось на люльке качающейся части станка. Люлька установлена на вертлюге и снабжена пружинным амортизатором, вертлюг установлен на столе станка. К столу крепилась ось колесного хода и три складные ноги с сошниками. На качающейся части имелась рукоятка перезаряжания, стержневой механизм вертикальной наводки, ось крепления прицела, кронштейн патронной коробки. Для удобства наводки предусмотрен съемный наплечник с регулируемыми плечевыми упорами. Стрельба по наземным целям велась с колесного хода (ноги сложены). При этом фигурная опора, смонтированная на средней ноге станка, используется в качестве сиденья или подлокотников. Упор на треноге позволил несколько уменьшить ее подбрасывание при стрельбе. Для зенитной стрельбы колесный ход отделяется и станок раскладывается в виде треноги. О преимуществах универсальных и специализированных установок спорили долго, но опыт показал все же, что чисто наземный станок дает крупнокалиберному пулемету большую подвижность, не ухудшая устойчивости, а специальная зенитная установка — большую устойчивость, удобство наводки и эффективность стрельбы, нежели универсальный станок. Отрабатывались и другие типы установок, включая «противотанковую» в виде своеобразного облегченного артиллерийского лафета на колесах с шинами, допускавшими буксировку. Но установки остались опытными.

Для решения задач ПВО, ставших для ДШК основными, к пулемету был разработан ряд комплексированных зенитных установок. Н.Ф. Токарев (создатель счетверенной ЗПУ «Максим») в 1940 г. разработал для пулеметов ДШК строенную установку ТКБ-149 с раздельными механизмами наведения по горизонтали и вертикали. Строенные 12,7-мм установки с сиденьями для двух номеров расчета, механизмами наведения и прицелом на специальном кронштейне использовались ограниченно. В 1944 г. в ЦКБ-14 Н.Ф. Токарев разработал строенную 56-У-542А с магазинным питанием, а в Отделе главного конструктора завода № 2 в Коврове И.С. Лещинский разработал счетверенную УЛ-12,7 на шасси ЗИС-5; в ОКБ-43 на основе ДШК создали спаренную установку 2-УК-АА на шасси ГАЗ-АА. Сложности в создании комплексированных установок были связаны, прежде всего, с системой питания — при существующей схеме она не позволяла без существенных переделок перейти на подачу ленты с другой стороны. Между тем уже велась работа по модернизации ДШК, и еще в ходе войны Лещинским была разработана счетверенная установка под выпускавшийся и под модернизированный ДШК.

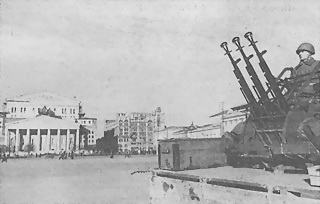

Строенная зенитная установка пулеметов ДШК, смонтированная в кузове грузовика. Москва, площадь Свердлова, сентябрь 1941 г.

ДШК оказался в числе танковых пулеметов. В башне легкого танка Т-40 в установке ДТС в единой бронемаске монтировались пулеметы ДШК (прицельная дальность до 4000 м) и ДТ, а боекомплект ДШК помещался в кольцевой боеукладке, угол возвышения до 25° позволял вести огонь и по низколетящим самолетам. При установке ДШК в легком бронеавтомобиле БА-64Д патронную коробку разместили над пулеметом, а для стрельбы по воздушным целям ввели коллиматорный прицел К-8Т, для стрельбы по наземным целям использовали телескопический прицел ТМФП. В 1944 г. 12,7-мм турельная зенитная установка появилась на тяжелом танке ИС-2, в 1945 г. — на опытном среднем Т-44-100, а в 1946 г. — на серийном Т-54. Турельную установку ДШК для стрельбы по воздушным и наземным целям разработали для СУ-152, а потом ставили на тяжелые САУ серии ИСУ. В начале 1945 г. установку даже снабдили дистанционным управлением, дабы иметь возможность бороться с ПТ средствами противника, малоуязвимыми (особенно в городе) для пулемета нормального калибра.

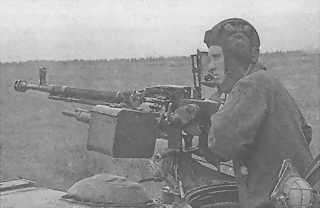

Установка,12,7-мм пулемета ДШКМТ над люком заряжающего на танковой башне. Механический прицел продублирован коллиматорным (в коробке справа от пулемета)

На флоте зенитные ДШК использовались на одиночной и спаренной тумбовых, турельной, башенной установках. Тумбовую, стоечную и башенную (спаренную) установки под ДШК, принятые на вооружение РККФ, разработал упомянутый конструктор завода № 2 И.С. Лещинский. Тумбовая установка состояла из основания с выдвижной трубой, поворотной головки с креплением для пулемета, наплечника, приставного приклада-упора, допускала круговой обстрел с углами наведения по вертикали от -34° до +85°. Еще в 1939 г. другой ковровский конструктор А.И. Ивашутич разработал для ВМФ спаренную тумбовую установку для ведения огня по наземным, надводным и воздушным целям. Принятая позднее ДШКМ-2 давала круговой обстрел с вертикальным наведением от — 10° до +85°. В 1943 г. И.С. Лещинский разработал счетверенную морскую установку ДШК. Уже в 1945 г. приняли спаренную палубную установку 2М-1 с кольцевым прицелом. Башенная спаренная броневая установка снабжалась зенитным прицелом ШБ-1. Созданная в 1943 г. в ЦКБ-19 башенная спаренная установка ДШКМ-2Б имела толщину брони 10 мм и прицел ШБ-К, давала круговое наведение со скоростью 15 град./с и вертикальное от -10° до +82° со скоростью 25 град./с. Для катеров различных классов были созданы открытые спаренные турельные установи МТУ-2, МСТУ и 2-УК с углами наведения по вертикали от -10° до +85°. Так, например, на 1940 г. Наркомат Военно-морского флота заказал 131 пулемет ДШК на турельной установке МТУ-2 с ракурсным зенитным прицелом, 212 пулеметов на морской тумбовой установке с кольцевым зенитным прицелом, 10 строенных установок и 106 спаренных башенных 12,7-мм установок с прицелом ШБ-1. На тот же год НКВД для своих боевых кораблей заказал 110 ДШК на морских тумбовых установках и 20 строенных установок (забывчивым напомним — в ведение НКВД входила отнюдь не только «охрана лагерей», но, например, защита границ нашего государства). У катерников ДШК пользовались особенной любовью. Выдвижная шахтная установка П-2К для подводных лодок осталась опытной. Сами «морские» пулеметы имели некоторые отличия от базового. Так, турельный вариант пулемета не имел рамочного прицела (использовался только кольцевой прицел с флюгер-мушкой), была удлинена рукоятка затворной рамы, изменен зацеп для патронной коробки. Пулеметы для спаренных установок отличались конструкцией затыльника со спусковым рычагом и рукояткой рамы, отсутствием рамочного и зенитного прицелов, централизованным управлением огнем.

ДШК с отдельными станком и щитом мог сбрасываться десантам или партизанам — для этого использовался парашютно-десантный мешок УПД-ММ.

Потери крупнокалиберных пулеметов за всю войн составили около 10 000 штук, т. е. 21 % от всего ресурса, наибольшими они были в 1942 г. Из всей системы стрелкового вооружения это был наименьший процент потерь, но он сопоставим с потерями зенитной артиллерии. Это уже говорит о месте и роли крупнокалиберных пулеметов.

После модернизации 1946 г. пулемет продолжил свою службу. Не ушел он с нее и после принятия на вооружение более легкого и маневренного пулемета НСВ-12,7 — примеры тому широкое применение ДШКМ в Афганистане. Уже около двух десятилетий ДШКМ в станковом и танковом вариантах воюют и на пространстве бывшего СССР.

ДШКМ состоит на вооружении более чем 40 армий мира. Кроме СССР, он производился в Чехословакии (DSK vz.54), Румынии, Китае («Тип 54» и модернизированный «Тип 59»), Пакистане (китайский вариант), Иране, Ираке, Таиланде. Впрочем, и китайцев громоздкость ДШКМ стесняла, и для его частичной замены они создали пулеметы «Тип 77» и «Тип 85» под тот же патрон. В Чехословакии на основе ДШКМ выпускалась счетверенная зенитная установка М53, также поставлявшаяся на экспорт — например, на Кубу.

< image l:href="#"/>

12,7-мм пулемет Тип 59 — китайская копия ДШКМ — в положении для зенитной стрельбы

ДШКМ советского, а чаще китайского производства воевали в Афганистане и на стороне душманов. Генерал-майор А.А. Ляховский вспоминал, что душманами «в качестве средств ПВО применялись крупнокалиберные пулеметы, зенитные горные установки (ЗГУ), зенитные пушки малого калибра «Эрликон», а с 1981 г. — переносные зенитные ракетные комплексы и ДШК китайского производства». 12,7-мм пулеметы оказались опасными противниками советских Ми-8 и Су-25, применялись и для обстрела автоколонн и блокпостов с большого расстояния. В докладе Начальника ГУБП Сухопутных войск от 22 сентября 1984 г. среди захваченного у мятежников оружия указывалось: ДШК за май — сентябрь 1983 г. — 98, за май — сентябрь 1984 г. — 146. Войска афганского правительства с 1 января по 15 июня 1987 г., например, уничтожили 4 ЗГУ, 56 ДШК мятежников, захватили 10 ЗГУ, 39 ДШК, 33 других пулемета, потеряв 14 собственных ЗГУ, 4 ДШК, 15 других пулеметов. Советские войска за тот же период уничтожили 438 ДШК и ЗГУ, захватили 142 ДШК и ЗГУ, 3 миллиона 800 тысяч единиц боеприпасов к ним; подразделения специального назначения уничтожили 23 ДШК и 74 300 единиц боеприпасов к ним, захватили — соответственно 28 и 295 807 единиц.

Самодельная установка пулемета ДШКМ на пикапе «Мицубиси». Кот д'Ивуар. Африка

Несмотря на неоднократные попытки заменить их, советский ДШКМ и американский М2НВ «Браунинг» уже полстолетия делят между собой первенство в семье крупнокалиберных пулеметов (вообще-то немногочисленной) и наиболее широко распространились в мире — в ряде стран они используются совместно. При этом ДШКМ, будучи крупнее и тяжелее М2НВ, заметно превосходит его по могуществу огня.

Порядок неполной разборки ДШКМ

Разъединить направляющую трубку со стволом, для чего оттянуть ее к дульной части и повернуть влево до выхода упора трубки из паза на стволе.

Извлечь чеку затыльника и, ударяя молотком, отделить затыльник вниз, придерживая его рукой.

Отделить спусковой механизм, сдвигая его назад.

За рукоятку перезаряжания отвести назад подвижную систему и извлечь их вместе с направляющей трубкой, поддерживая последнюю.

Отделить затвор с ударником от затворной рамы и боевые упоры от затвора.

Выбить ось выбрасывателя, штифты отражателя и бойка, затем отделить названные детали от затвора.

Выбить ось муфты рамы и отделить затворную раму от механизма возврата.

Поставить механизм возврата вертикально и, надавив на направляющую трубку, выбить переднюю ось муфты, затем плавно отпустить трубку и отделить ее и возвратно-боевую пружину от штока.

Расшплинтовать и отвернуть гайку оси приемника, вытолкнуть последнюю из гнезда ствольной короба и снять подающий механизм.
