Пулеметы России. Шквальный огонь

Примечания:

^1 В числителе — для открытого механического прицела, в знаменателе — для оптического прицела.

^2 Должно вмещаться не менее 6 пробоин.

^3 Должно вмещаться для ПКМ — не менее 7 пробоин.

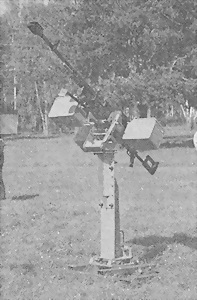

Крупнокалиберный пулемет КПВ, его модификации и установки

14,5-мм пулемет конструкции Семена Владимировича Владимирова (1895–1956) был принят на вооружение в 1949 г. в «пехотном» (наземном) и зенитном вариантах.

Сам пулемет состоит из следующих основных частей и механизмов: ствол с кожухом и рукояткой (после 1956 г. все пулеметы КПВ и КПВТ имеют длинный кожух ствола, ниже описан такой вариант); дульное устройство (усилитель отдачи с пламегасителем); короб (ствольная коробка) с прицельным устройством; затвор; затворная рама; спусковой и ударный механизмы; возвратные пружины ствола и затвора; затыльник коробки с буфером; крышка коробки с ползунковым механизмом подачи ленты (приемником); основание приемника.

Автоматика пулемета Владимирова с «откатным двигателем» работает по схеме отдачи ствола с коротким его ходом при использовании дополнительной энергии пороховых газов, отводимых через дульное устройство (усилитель отдачи). Затвор и ствол имеют собственные возвратные пружины. Ведущим звеном автоматики служит затвор с затворной рамой. Затвор имеет форму ступенчатого цилиндра, в передней своей полости большого диаметра имеет сухарные боевые выступы и перемычку, которая выполняет роль зеркала затвора с отверстием под боек и вертикальным (центральным) пазом для движения фланца гильзы. В затворе помещается ударник с бойком. Затворная рама — пустотелый цилиндр с гребнем. В передней части рамы имеются наклонные пазы, в задней части — пазы для четырех направляющих роликов, облегчающих движение узла запирания в коробе. Ствол, затвор и затворная рама составляют подвижную систему автоматики. Запирание канала ствола осуществляется поворотом затвора (боевой личинки затвора), которая сцепляется с насадной муфтой ствола. Через наклонные пазы затворной рамы проходит ускоритель копирного типа в виде поперечной оси со свободно посаженными на нее пятью роликами — для уменьшения трения при работе. Поворот затвора производится ускорителем за счет взаимодействия роликов ускорителя с наклонным пазом короба. На гребне затворной рамы смонтированы извлекатели патронов из ленты, с левой стороны гребня выполнено гнездо для качающегося разобщителя.

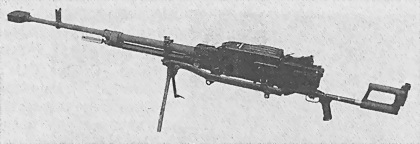

14,5-мм пулемет Владимирова (выпуска после 1956 г.), установленный на колесный станок Харыкина. Оптический прицел установлен для полигонных стрельб

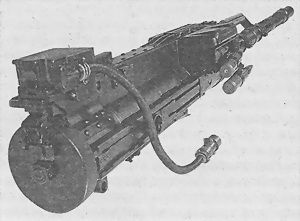

14,5-мм пулемет КПВТ

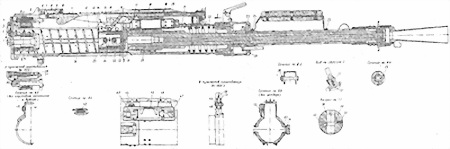

Разрез пулемета КПВ (изготовления после 1956 г.), отдельно показаны отличия узлов пулеметов изготовления до 1956 г.

Ствол укрыт кожухом, представляющим собой штампосварную цилиндрическую деталь со множеством окон для облегчения и для улучшения охлаждения ствола. К кожуху прикреплены рукоятка для переноски и удобства смены ствола и соединительная шайба для соединения с коробом (ствольной коробкой). К кожуху ствола также крепится дульное устройство с коническим пламегасителем и усилителем отдачи. В дульной части ствола имеется резьба под поршень, который дополнительно фиксируется штифтом. Поршень воспринимает давление пороховых газов, расширяющихся в полости усилителя отдачи. В казенной части на ствол напрессована муфта с сухарными — боевыми упорами, взаимодействующими при запирании с сухарными выступами затвора. Муфта служит также для повышения прочности ствола, то есть ствол казенной части скрепленный. Продольные пазы муфты служат для направления его движения в коробе и для исключения поворота ствола при его движении.

Короб (ствольная коробка) пулемета — штампованная и клепаная деталь сложной конструкции — основа для сборки всех механизмов пулемета. Сзади короб закрывается затыльником, служащим упором для винтовой цилиндрической трехжильной возвратно-боевой пружины. В затыльнике короба смонтирован буфер затвора. Спусковой механизм, состоящий из корпуса, шептала, стакана, пружины и рычага шептала, обеспечивает ведение только автоматического огня. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.

Питание пулемета — из нерассыпной металлической звеньевой ленты с открытым звеном. Лента на 40 патронов укладывается в патронную коробку. Механизм подачи собирается в крышке ствольной коробки и состоит из ползуна подачи с пальцами подачи, движка подачи, перемещающегося ползуна и взаимодействующего с передними выступами гребня затворной рамы, штампованного основания приемника с неподвижными пальцами, удерживающими ленту с патронами при холостом ходе ползуна. В крышке ствольной коробки смонтирован копир, взаимодействующий с подавателем патронов. В задней части движка подачи имелись наклонные пазы, взаимодействующие с соответствующими выступами ползуна подачи — последние же соответствуют правой или левой подаче ленты. Перемена направления подачи ленты с правого на левое производилась перестановкой деталей подающего механизма. Возможность переключаться с правой подачи на левую облегчала монтаж пулемета на комплексированных установках. Для того же рукоятка перезаряжания может устанавливаться в пазу коробка с левой или с правой стороны.

Разрез пулемета КПВ: 1 — пламегаситель, 2 — ствол, 3 — ручка ствола, 4 — стопор муфты, 5 — мушка с основанием, 6 — крышка ствольной коробки, 7 — ползун подачи, 8 — движок подачи, 9 — толкатель, 10 — крышка ствольной коробки, 11 — рычаг шептала, 12 — возвратно-боевая пружина, 13 — прицел, 14 — буферная пружина, 15 — затыльник ствольной коробки, 16 — ствольная коробка, 17 — затворная рама, 18 — ролик ускорителя, 19 — затвор, 20 — приемник, 21 — направляющая ствола, 22 — ствольная пружина, 23 — муфта ствола, 24 — кожух ствола, 25 — дульное устройство

Для заряжания пулемета необходимо вставить ленту в приемник так, чтобы патрон прошел за неподвижные подающие пальцы, за рукоятку перезаряжания взвести запирающий механизм до постановки на шептало, нажать на спусковой рычаг и вновь взвести его до постановки на боевой взвод, подать рукоятку перезаряжания вперед.

Установка ленты с патронами в приемник пулемета КПВ

Рычаг шептала спускового механизма пулемета взаимодействует с тягой спускового устройства установки. При нажатии на спусковой рычаг шептало поворачивается и освобождает боевой взвод затворной рамы, которая под действием возвратно-боевой пружины идет вперед. Затвор движется вместе с рамой. Затворная рама передним выступом перемещает движок подачи, который своими пазами взаимодействует с выступами ползуна подачи и перемещает его вправо (при правой подаче ленты). Подающие пальцы ползуна проходят назад, затем поднимаются под действием своей пружины и заскакивают за звено ленты. Подаватель, скользя по копиру крышки, поворачивается и, при подходе запирающего узла в переднее положение, становится над патроном, находящимся в приемнике. Затвор в конце своего хода, взаимодействуя со скосом в коробе, начинает поворачиваться, облегчая процесс запирания. Затворная рама, продолжая движение вперед, своими наклонными пазами разворачивает ускоритель, а вместе с ним и затвор. Сухарные выступы затвора заходят за соответствующие выступы муфты ствола — происходит запирание канала ствола. Патрон окончательно досылается в патронник. В конце хода затворной рамы извлекатели патрона заскакивают за фланец гильзы и захватывают очередной патрон в приемнике. Ударник вместе с бойком проходит вперед и разбивает капсюль патрона.

Выстрел производится по окончании запирания при приходе подвижной системы в крайнее переднее положение, так что часть энергии отдачи расходуется на ее торможение. Затем подвижная система начинает откат. При этом возвратно-боевая пружина и возвратная пружина ствола сжимаются. После вылета пули из канала ствола пороховые газы попадают в полость дульного устройства, где, расширяясь, давят на поршень ствола, придавая ему дополнительный импульс движения.

При откате ускоритель своими наружными роликами набегает на фигурные полости копира, расположенного в коробе, разворачивается и поворачивает связанный с ним затвор. Отпирание канала ствола заканчивается при отходе подвижной системы на 18 мм. Ускоритель, закончив отпирание, своими средними роликами взаимодействует с наклонными пазами затворной рамы и передает часть кинетической энергии отката ствола затвору, обеспечивая ускоренный отход затворной рамы с затвором от ствола и надежное удаление стреляной гильзы. Ствол возвращается вперед под действием своей пружины. Извлечение стреляной гильзы производится Т-образным пазом затвора (боевой личинки затвора), удерживающим шляпку гильзы. При продолжающемся движении назад затворной рамы с затвором подаватель, скользя своей верхней частью по среднему копиру крышки ствольной коробки, поворачивается и опускает очередной патрон вниз по пазам зацепов затвора. Таким образом, удаление гильзы производится подачей очередного патрона, который выдавливается из звена ленты в паз затвора и выталкивает стреляную гильзу (последняя гильза отражается за счет более глубокого поворота рычага подавателя). Движок подачи, связанный с затворной рамой, перемещает влево ползун подачи, который своими подающими пальцами подает очередной патрон с лентой на величину шага так, что шляпка гильзы патрона становится по центру заднего продольного окна для захвата извлекателями.

К моменту прихода затвора в заднее положение энергия отдачи почти полностью гасится возвратной пружиной и буфером. Буфер не только смягчает удар затвора в крайнем заднем положении, но и придает ему начальный импульс наката, сокращая длительность цикла автоматики. Если спуск нажат, затвор и затворная рама под действием импульса буфера и возвратно-боевой пружины начинают движение вперед, досылая очередной патрон в патронник и завершая цикл автоматики.

Секторный прицел пулемета собран в задней части короба (ствольной коробки), мушка с предохранителем — на высоком основании в передней части короба. Хотя дальность полета 14,5-мм пули достигает 7000–8000 м, и ее убойность по живой силе сохраняется на всей этой дальности, но прицельная дальность ограничена 2000 м, на больших дальностях рассеивание попаданий слишком велико, кроме того затруднено наблюдение результатов стрельбы и ее корректировка.

Стрельба из пулемета ведется короткими очередями по 5 выстрелов, длинными по 20 выстрелов, и непрерывно. Непрерывный (автоматический) огонь возможен до 150 выстрелов, после чего требуется замена ствола.

В конструкции широко использованы штампованные детали, разборка не требует инструментов. К достоинствам системы относятся сравнительно плавная работа автоматики (за счет роликов на элементах подвижной системы), отсутствие необходимости в точных регулировках зазоров, высокая надежность в различных условиях эксплуатации.

Колесный станок к пулемету создан С.А. Харыкиным в ОКБ-43 (под руководством известного специалиста по установкам М.Н. Кондакова) по типу облегченного артиллерийского лафета с раздвижными станинами с сошниками, отличался небольшой высотой оси канала ствола относительно боевой оси станка (как, например, в противотанковых пушках). «Тело» пулемета крепилось в люльке станка. Пулемет на станке мог перевозиться в кузове грузовика ГАЗ-51 и ГАЗ-63, разбираться на несколько частей для переноски. Колеса большого диаметра со штампованными дисками и резиновыми шинами из гусматика и торсионное подрессоривание хода позволяли буксировать пулемет автомобилем на короткие расстояния или перекатывать по полю боя силами расчета. Подрессоривание автоматически отключалось при переводе пулемета в боевое положение, механизм качания хода относительно основания станка позволял устанавливать станок на четыре точки (два колеса и два сошника) даже на неровных площадках. Если подготовка окопа для 7,62-мм пулемета СГМ требовала 4 человеко-часов, то окопа для 14,5-мм ПКП — 20 человеко-часов.
