Длина ленты — 6060 мм

Полевые установки пулемета «Максим»

Станок Соколова состоял из остова, стола с вертлюгом, подъемным механизмом и рассеивающим приспособлением и щита. Остов включал хобот, служивший также рукояткой при перекатывании пулемета, двух дуг — направляющих стола, двух откидных ног, двух лопаток, оси с колесами и задней связи.

На столе монтировались вертлюг для горизонтальной наводки с зажимным приспособлением, механизмы грубой и точной вертикальной наводки, стопорное приспособление, соединительный болт для соединения пулемета со станком и удержания щита. Вертлюг — хомутового типа. На направляющем круге вертлюга крепились ограничители, установка которого задавала пределы рассеивания по фронту. Пулемет за передние проушины короба крепился к вертлюгу, а нижней проушиной соединялся с головкой подъемного механизма. Грубую вертикальную наводку можно было производить, перемещая стол вдоль дуг остова, а также посредством тяг механизма

грубой вертикальной наводки. Механизм тонкой вертикальной наводки — винтовой. Для подъема дульной части ствола маховичок механизма вращался по часовой стрелке, для опускания — в обратном направлении. Спицы и обод колес выполнялись из дуба, шина — из стали, втулки и гайки ступиц — из бронзы. Положением откидных ног можно было регулировать высоту станка от 979 до 1113 мм и вести стрельбу из положения сидя или лежа. На конце хобота шарнирно крепилась обойма с катком и кожаной подушкой, образующей сиденье наводчика при стрельбе сидя. Каток и крепившиеся к станку лямки позволяли перекатывать пулемет на станке на небольшие расстояния (на марше или на поле боя) волоком. На практике перекатывать пулемет на собственных катках по дороге оказалось неудобно, да и крепления быстро расшатывались, и пулемет терял меткость стрельбы. На конце хобота крепился сошник для упора в грунт.

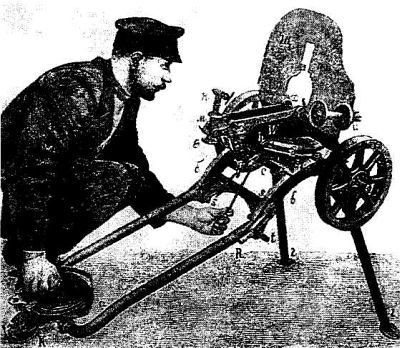

Станок Соколова

При переноске и навьючивании хобот складывался вперед, ноги — назад. На двуколку пулемет ставился с откинутым назад хоботом. Щит размером 505Н400 мм выполнялся из броневой стали толщиной 6,5 мм. Считалось, что такое прикрытие должно защищать расчет от винтовочных пуль на расстоянии от 50 м и далее. На вьюк станок крепился без щита.

ТТХ станка Соколова

Масса станка со щитом — 43,5 кг

Масса щита — 8,0 кг (с катушкой для направления движения ленты — 8,8 кг)

Угол возвышения — +18 градусов

Угол склонения —19 градусов

Сектор обстрела — 70 градусов

Высота линии огня (на колесах) — около 500 мм

Ширина хода — 505 мм

Высота оси цапф — 345 мм

Расстояние от точки опоры колеса до сошника — 910 мм

Расстояние от центра тяжести системы до сошника — 745 мм

Высота станка на колесах — 712 мм со щитом, 534 мм без щита

«Крепостные» и «полевые» («пехотные») колесные лафеты 3-линейных «Максимов» в литературе часто смешивают. Имея одинаковую конструкцию и почти равную высоту, они все же отличались по характеристикам. Так, крепостной лафет был легче полевого, хотя толщина верхнего щита у крепостного лафета была больше (размеры щита крепостного лафета — 863Н914 мм), пехотный лафет имел больший диаметр колес и большую ширину хода, что делало его устойчивее при возке. Каждый лафет состоял из боевой оси с колесами и нижним щитом, стрелы с седлом для наводчика, обоймы с рассеивающим приспособлением (ограничителями рассеивания), вертлюга с верхним щитом, винтового подъемного механизма. Пулемет крепился в проушинах вертлюга, надевавшегося на штырь обоймы, на вертлюг крепился и патронный ящик. Сзади к щиту крепились емкость для охлаждающей воды, чехлы для запасного приемника и молотка. В процессе производства колесные лафеты подвергались небольшим изменениям — например, на верхнем щите появились уголки для удержания патронных ящиков.

ТТХ колесных лафетов — крепостной / пехотный

Масса лафета со щитом — 172,3 кг / 231,3 кг

Масса лафета со щитом, пулеметом, патронными ящиками и водой — 235,3 / 294,5 кг

Угол возвышения — +15 градусов

Угол склонения —17 градусов

Сектор обстрела — 40 градусов

Высота линии огня — 974 / 1062 мм

Ширина хода — 1067 / 1260 мм

Диаметр колес — 1067 / 1223 мм

Длина стрелы лафета — 1690 / 1600 мм

Треножный станок (тренога «Виккерс») обр. 1904 г. состоял из обоймы, рассеивающего приспособления, вертлюга, подъемного механизма, двух коротких передних ног, одной длинной задней ноги с седлом для наводчика — такая схема треножного станка была тогда наиболее распространена. Седло также было обычным явлением — основным для стрельбы считалось положение сидя, к тому же «нагрузка» станка весом наводчика способствовала устойчивости при стрельбе. Вертлюг станка надевался на штырь обоймы, к нему крепились пулемет и подъемный механизм. Рассеивающее приспособление просто ограничивало пределы рассеивания по фронту. Модификация треноги обр. 1909 г. получила новый винтовой подъемный механизм.

ТТХ треножного станка обр. 1904 г. / обр. 1909 г.

Масса станка — 21 / 32 кг

Угол возвышения — +15 / +16 градусов

Угол склонения —20 / -15 градусов

Сектор обстрела — 45/52 градуса

Высота линии огня — 71 мм

Треножный станок «Виккерс» обр. 1910 г. состоял из вертлюга, остова и щита размером 534x400 мм. Вертлюг надевался на штырь остова и имел

крепление для пулемета, подъемного механизма и щита. Остов включал две передние и одну заднюю ногу с сошником, на которой крепилось седло для наводчика, при стрельбе в положении лежа седло раскладывалось в подлокотник. Кроме ног к коробке остова станка крепилась ось с колесами. Существенной новинкой стал раздвижной механизм, благодаря которому тренога на позиции могла занимать три фиксированных положения. Для навьючивания этот станок разбирался на 4 части — вертлюг с пулеметом, коробка остова с ногами, щит, ось с колесами.

ТТХ треножного станка «Виккерс» обр. 1910 г.

Масса станка — 39 кг

Масса щита — 7,4 кг

Угол возвышения — +20 градусов 6 минут

Угол склонения —25 градусов 38 минут

Сектор обстрела — 52 (±26) градуса

Высота линии огня — 757, 890 и 1113 мм

Ширина колесного хода — 623 мм

Станок Колесникова имел трубчатую стрелу с сошником и веревочными петлями в качестве рукояток, колеса, крепление для щита, удобные механизмы вертикального и горизонтального наведения. Щит делался из броневой стали толщиной 7 мм и имел размеры 498Н388 мм. Недостатком станка было слишком высокое расположение оси канала ствола относительно оси колесного хода и оси механизма вертикального наведения, что увеличивало рассеивание при стрельбе, главным достоинством — простота производства.

ТТХ станка Колесникова

Масса станка со щитом — 30,7 кг

Масса щита — 8,2 кг

Угол возвышения — +32 градуса

Угол склонения —25 градусов

Сектор обстрела — 80 градусов

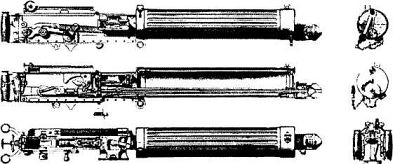

Схема устройства пулемета «Виккерс» модели 1909 г.
Отличия станкового пулемета «Виккерс»

Главным отличием пулемета «Виккерс» от пулеметов системы Максима был перевернутый на 180° затвор, складывание шатуна и мотыля вверх и выброс стреляных гильз вниз. Это позволило уменьшить высоту короба и облегчить систему. Соответственно были изменены рукоятка и спусковой механизм. Изменена конструкция надульника-усилителя отдачи — в нем монтировалась навинченная на ствол муфта, а позади нее располагалась и буферная коническая винтовая пружина, смягчавшая удар в дно надульника. Крышка короба разделена на две части: передняя часть закрывала приемник, а задняя — короб. Это повысило удобство и надежность при обслуживании пулемета — при задержках подачи ленты не требовалось открывать всю систему. Откидной затыльник крепился к коробу двумя задвижками. Для опускания боевой личинки при движении назад на крышке короба имелись жесткие фигурные гребни. Пулемет оказался проще «Максима» в производстве и сборке.

Модель «Виккерс» Mkl (у нас упоминался как «Виккерс» обр.1910 или 1909 г.) имела кожух емкостью 4,1 л, гладкий или с оребрением.

Треножный полевой станок «Виккерс» допускал стрельбу из положения лежа или сидя. Планка на задней ноге станка использовалась в качестве опоры для локтей или коленей пулеметчика.

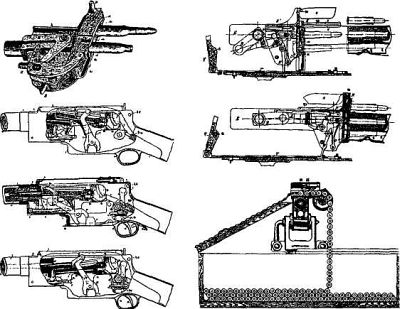

Особенности устройства затвора пулемета «Виккерс»

ТТХ станкового пулемета «Виккерс» обр. 1910 г.

Патрон —.303 «бритиш сервис» (7,71x56R)

Масса «тела» пулемета без воды — 18,1 кг

Длина «тела» пулемета — 1156 мм

Длина ствола — 724 мм

Начальная скорость пули — 745 (Mk 7Z) и 777 (Мк 8Z) м/с

Прицельная дальность — 3380 м

Эффективная дальность стрельбы — 1000 м

Темп стрельбы — 500–600 выстр./мин.

Боевая скорострельность — 125–200 выстр./мин.

Питание — холщовая лента на 250 патронов

Тип станка — треножный

Масса станка — 17,3 кг

Высота линии огня — 300–720 мм

ТТХ автоматической пушки «Максим—Норденфельд» «Виккерс»

Калибр — 37/40 мм

Масса качающейся части орудия — 249/229 кг

Длина ствола — 1105/1576 мм

Темп стрельбы — 250/300 выстр./мин.

Масса снаряда — 0,48/0,92 кг

Максимальная дальность стрельбы — 3200/6100 м

Питание — лента на 50 патронов/лента на 25 патронов

Тип установки тумбовая, колесный лафет/тумбовая, колесный лафет

< image l:href="#"/>
Пулемет М1895/1914 «Кольт» («Кольт—Браунинг») на «низкой» треноге
Станковый пулемет М1895/1914 «Кольт»

В 1891 г. Дж. М. Браунинг с одним из своих братьев предложил фирме «Кольт» свою систему пулемета. В 1895 году «Кольт» выпустила первый серийный пулемет, известный как «Кольт» Ml895. Военное ведомство США закупило эти пулеметы в очень небольшом количестве, продавались они также в Великобританию (где в начале войны использовались как учебные), Испанию, Италию, ряд стран Латинской Америки. Незадолго до Первой мировой войны появилась модификация М1895/1914.
