Автоматика имела газовый двигатель оригинального устройства. Пороховые газы, отводимые через открытое отверстие снизу части ствола, отбрасывали поршень, укрепленный на конце длинного плеча качающегося рычага — шатуна. Шатун поворачивался и приводил в движение второй рычаг (мотыль), связанный через скользящую планку с затвором. Запирание канала ствола производилось перекосом затвора в вертикальной плоскости. Планка, отходя назад, воздействовала своей поперечной осью на фигурный вырез в нижнем приливе затвора, задняя часть затвора опускалась и выходила из зацепления с опорной поверхностью ствольной коробки. Продолжая движение, планка отводила затвор назад. При этом сжимались две возвратные пружины. Под действием возвратных пружин шатун поворачивался вперед, и вся подвижная система возвращалась в исходное положение, затвор досылал очередной патрон в
В трубчатом затыльнике монтировался ударно-спусковой механизм куркового типа с прямолинейным движением цилиндрического курка и винтовой боевой пружиной. С правой стороны монтировался флажковый предохранитель, блокировавший курок. Рукоятка заряжания представляла собой поперечный штырь на конце шатуна под поршнем. Для ускорения перезаряжания пулеметы оснащались приспособлением BLICK с тросиком и качающимися рычажками — при натяжении тросика рычажки захватывали рукоятку заряжания и оттягивали шатун вниз, при стрельбе оставались неподвижны.
Питание — из холщовой патронной ленты на 100 патронов, подававшейся слева. Механизм питания включал приемник барабанного типа с приводом от скользящей планки, извлекатель и приспособление подачи патрона.
Треножный станок состоял из основания, к которому шарнирно крепились две передние и одна задняя нога, вертлюга, качающейся части и червячного механизма вертикальной наводки. «Тело» пулемета крепилось на площадке качающейся части засовом и регулирующим винтом, на левой стороне площадки находился держатель патронной коробки. На длинной задней ноге станка крепилась поворотная поперечная планка с упорами для локтей («низкая тренога») либо сиденье и сумка с принадлежностью и запчастями («высокая тренога»).
Щит русского изготовления имел размеры 685Н445 мм с небольшим уширением влево для прикрытия второго номера расчета.
Пулеметы «русского заказа» имели складной рамочный прицел, насеченный до 2300 м, с диоптрическим целиком — на хомутике прицела имелся диск с пятью диоптрическими отверстиями, подбиравшимися в зависимости от дальности и освещенности. Поправки на деривацию пули вводились автоматически при установке прицела. Прицел имел механизм введения боковых поправок.

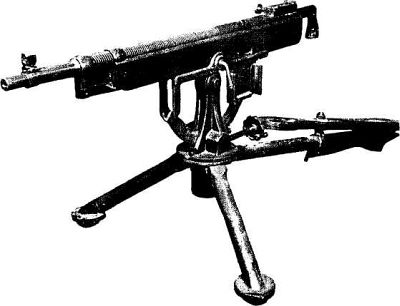

ТТХ «Кольт» обр. 1914 г. (М1895/1914 «русского заказа»)
Патрон — 7,62 мм обр. 1908 г. (7,62x54R)
Масса «тела» пулемета — 16,1 кг
Длина «тела» пулемета — 1050 мм
Длина ствола — 700 мм
Начальная скорость пули — 850 м/с
Прицельная дальность — 2300 м
Темп стрельбы — 500 выстр./мин.
Боевая скорострельность — 250 выстр./мин.
Питание — холщовая лента на 250 патронов
Масса снаряженной ленты — 6,135 кг
Тип станка — треножный («низкая тренога»)
Масса станка — 23,9 кг
Масса щита — 12,4 кг
Угол возвышения — 30 градусов
Угол склонения — 40 градусов
Сектор обстрела — 360 градусов
Наибольшая длина пулемета со станком — 1695 мм
Высота линии огня — 494 мм
Широкое применение русской армией станкового пулемета «Шварцлозе» требует описать из всех трофейных пулеметов именно его.
В 1906 году Австро-Венгрия приобрела право на производство на заводе машиностроительного концерна «Остеррайхише Ваффенфабрик Гезеллыиафт» в Штейр пулеметов системы германского конструктора А. Шварцлозе. При этом в пулемет внесли некоторые изменения. Первые пулеметы под 8-мм патрон «манлихер» поступили в армию под обозначением М/05, в 1907 г. появился несколько модернизированный М/07.
Автоматика работала за счет энергии отдачи полусвободного затвора. Замедление отпирания канала ствола осуществлялось сразу двумя способами — сопротивлением пары шарнирно-сочлененных рычагов и перераспределением энергии отдачи между двумя частями затвора. Когда затвор находился в крайнем переднем положении, пара рычагов —

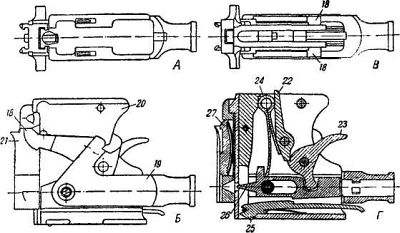

шатун, соединенный с остовом затвора, и кривошип, связанный с коробом пулемета, — находилась вблизи мертвой точки. Ударный механизм ударникового типа включал ударник с бойком, скользивший в канале остова затвора, надетую на хвост ударника тарель с гребнем и укрепленную на тарели лодыжку. После выстрела затвор под действием отдачи двигался назад, увлекая за собой шатун. Наличие некоторого плеча между осями цапф шатуна в вертикальной плоскости вызывало его поворот и вращение кривошипа около его оси качания. Раскладывание рычагов замедляло отход затвора от казенника ствола. При этом шатун своим задним коленом давил на гребень тарели, отводя ее и ударник назад относительно остова затвора, — это ускорение ударника также отбирало у остова часть кинетической энергии. Вместе с тарелью двигалась лодыжка с шепталом — до зацепления шептала с боевым взводом верхнего гребня затвора, после чего тарель уже не могла придвинуться к остову. В таком виде подвижная система доходила до крайней задней точки, после чего под действием винтовой возвратно-боевой пружины шла вперед. После запирания канала ствола ударник оставался взведенным, а возвратно-боевая пружина поджатой.Спусковой механизм состоял из спускового рычага с широкой клавишей под большой палец и спусковой тяги. В спусковом рычаге монтировался неавтоматический предохранитель, не позволявший рычагу сместиться вперед. Для выстрела нужно было нажать предохранитель вправо и нажать на рычаг. Спусковая тяга поднимала головку лодыжки вверх и поворачивала всю лодыжку. Шептало выходило из зацепления с боевым взводом остова затвора. Ударник шел вперед и разбивал капсюль патрона. Поскольку при нажатом спусковом рычаге спусковая тяга оставалась в заднем положении, при следующем цикле автоматики снова происходил выстрел. Качающаяся рукоятка взведения находилась с правой стороны короба.
Дабы ослабить сцепление гильзы со стенками патронника и предотвратить ее разрыв, в конструкцию ввели механизм смазки («осалки») — патрон перед досыланием в патронник смазывался маслом. Механизм монтировался в крышке короба и кроме масленки включал насос, приводившийся в действие движущимся затвором.
Питание — из холщовой ленты на 250 патронов. Для облегчения заряжания лента снабжалась кожаным наконечником. Подающий механизм пулемета барабанного типа собирался в специальной коробке снизу короба. Подача ленты — справа налево. Поворот барабана производился при движении затвора назад и вперед.
Кожух ствола емкостью около 3,5 л содержал несложный золотниковый механизм, регулировавший отвод пара — перемещаясь собственной массой, золотник при больших углах возвышения открывал верхнее пароотводное отверстие, а при углах склонения — нижнее. Прицел — секторный, с треугольной прорезью целика, зубчатым механизмом подъема планки, барабаном с установками от 200 до 2400 м и устройством ввода боковых поправок. Мушка крепилась на кожухе.
В 1912 году пулемет модернизировали: повысили надежность работы механизмов и технологичность производства, на правую шейку кривошипа надели ролик для снижения трения при вращении, извлекатель затвора сделали съемным, улучшили конструкцию станка. Внешне модификация М/07/12 отличалась верхней гранью крышки короба, служившей продолжением линии кожуха ствола. М/07/12 слегка прибавила в весе — 42 кг со станком против 39,2 кг у М/07.
Станок — треножный, с жестко приваренной к основанию задней и шарнирно укрепленными передними ногами, соединенными с задней растяжками. Высота линии огня регулировалась выдвижением ног и фиксировалась зажимами. В верхнее гнездо основания вставлялся конический вертлюг, укрепленный на коробе пулемета. Механизм вертикальной наводки включал два зубчатых сектора и шестеренчатый редуктор с маховичком и зажимом, допускал грубую и тонкую наводку. Горизонтальное наведение осуществлялось с помощью вертлюга и ползушки, двигавшейся по горизонтальной дуге с ограничителями рассеивания. Станок выгодно отличался от ряда своих «ровесников» сравнительно небольшими размерами. Мог крепиться щит.
