Пулеметы русской армии в бою

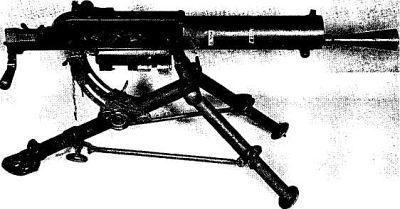

ТТХ станкового пулемета М/07/12 «Шварцлозе»

Патрон — 8-мм «манлихер» (8x50R)

Масса «тела» пулемета без воды — 19,9 кг

Масса пулемета с водой и на станке — 42,0 кг

Длина пулемета — 1066 мм

Длина ствола — 526 мм

Начальная скорость пули — 625 м/с

Прицельная дальность — 2400 м

Темп стрельбы — 400 выстр./мин.

Боевая скорострельность — до 250 выстр./мин.

Питание — холщовая лента 250 патронов

Длина патронной ленты — 6,62 м

Масса снаряженной ленты — 8,25 кг

Тип станка — треножный

Высота линии огня — 250–600 мм

Угол вертикального наведения — от —35 градусов до +25 градусов

Угол горизонтального наведения — 35 градусов

Отличия станкового пулемета MG.08

Основной пулемет германской армии — станковый MG.08 (Maschinengewehr 1908) тоже нередко использовался русскими пулеметчиками. Этот пулемет представлял собой модификацию пулемета MG.01, также состоявшего на вооружении рейхсвера, выпускался фирмами DWM, государственным арсеналом в Шпандау, а его «легкая» модификация (ручной пулемет) MG.08/15 — также фирмами «Рейнметалл», «Зименс унд Халске», «Машиненфабрик Аугсбург-Нюрнберг».

Выполненный в целом по той же системе Максима MG.08 имел ряд отличий от русского пулемета «Максим» обр. 1910 г.: толчок газов в надульнике воспринимало не утолщение ствола, а надетая на ствол втулка, а сам надульник переходил в конический пламегаситель; передней точкой крепления пулемета к станку служили две цапфы кожуха; на коробке возвратной пружины имелся указатель ее натяжения; затыльник короба выполнялся откидным. Ряд отличий имел и затвор пулемета.

Салазочный станок Schlitten 08 включал массивное основание-салазки с задними опорами, складные передние ноги, подъемный механизм с переключателем грубой и точной наводки. Пулемет крепился в муфте вертлюга. Огонь можно было вести из положения лежа или сидя.

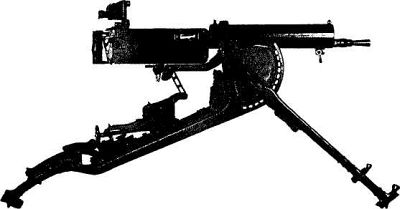

Пулемет MG.08 с оптическим прицелом на салазочном станке Schlitten

08, без щита

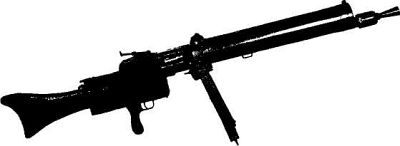

Ручной пулемет MG.08/15 с сошкой

б в

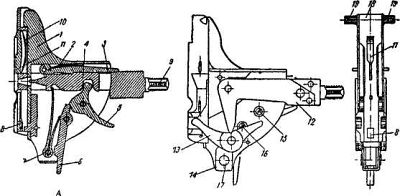

Особенности устройства затвора пулемета MG.08

ТТХ станкового пулемета MG.08

Патрон — 7,92-мм «маузер» (7,92x57)

Масса «тела» пулемета — 18,35 кг без воды, 22,35 кг с водой

Длина «тела» пулемета — 1200 мм

Длина ствола — 716 мм

Начальная скорость пули — 892 м/с

Прицельная дальность — 2000 м.

Темп стрельбы — 500–550 выстр./мин.

Боевая скорострельность — 250–300 выстр./мин.

Питание — холщовая лента на 250 патронов

Тип станка — салазочный

Масса станка — 32,5 кг

Угол горизонтального наведения — 35 градусов

Угол вертикального наведения — от —5—17 градусов до + 27–39 градусов (в зависимости от высоты линии огня)

Высота линии огня — 250–824 мм.

Ручной пулемет (ружье-пулемет) «Мадсен»

Автоматика ружья-пулемета «Мадсен» работала по схеме отдачи ствола с коротким ходом. Наиболее оригинальной чертой конструкции был узел запирания. Запирание канала ствола осуществлялось качающимся в вертикальной плоскости затвором сложной формы, ось которого крепилась в ствольной коробке — напрашивается аналогия с качающимся затвором Мартини. Качающийся затвор обеспечивал надежное запирание и позволял укоротить короб, но потребовал введения ряда дополнительных устройств и в целом привел к усложнению оружия. При ходе подвижной системы выступ затвора скользил по фигурному пазу неподвижной направляющей планки короба. При отходе назад под действием отдачи затвор поднимался, отпирая ствол. При этом выбрасыватель, смонтированный в нижнем приливе ствола, поворачивался, извлекал стреляную гильзу из патронника и удалял ее из короба вниз. Затем затвор, дойдя до наклонной ветви паза, усилием пластинчатой пружины на внутренней стороне крышки короба опускался в нижнее положение, при этом открывал приемник, куда опускался следующий патрон. В переднее положение подвижная система возвращалась возвратной пружиной, воздействующей на нее через особый рычаг. Патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола.

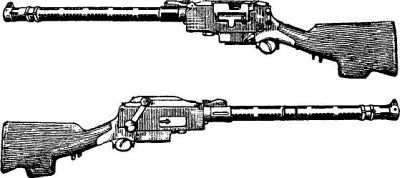

Ручной пулемет «Мадсен» модели 1916 г. без магазина и сошки

Питание — из сменного коробчатого магазина секторной формы на 25 патронов. Магазин устанавливался сверху со смещением влево (верхнее положение магазина, удобное для его быстрой смены на позиции и предотвращавшее цепляние за грунт, будет и позже использоваться в ручных пулеметах). Патрон проходил из магазина в патронник по сложному пути — через поворотный отсекатель в приемник, затем специальный рычажный досылатель, поворачиваясь, досылал его в патронник по пазу в верхней части затвора до того, как затвор поднимался и запирал канал ствола. Работа системы требовала синхронизации движения такого количества деталей, что о пулемете бытует шутка — дескать, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Тем не менее пулемет действовал вполне надежно, что можно отнести на счет качественного, хотя и сравнительно дорогого, исполнения.

Продольный разрез пулемета «Мадсен». Вверху — подвижная система в крайнем переднем положении, внизу — в крайнем заднем положении, магазин не показан:

1 — ствол, 2 — ствольная коробка, 5 — гребень ствольной коробки, 6 — прилив, 7 — проушина для досылателя, 8 — короб, 9 — кожух, 11 — колодка прицела, 13 — крышка короба, 14 — защелка крышки,

15 — пластинчатая пружина, 19 — затвор, 26 — курок, 27 — боевая пружина, 28 — ударник, 30 — возвратная пружина, 31 — кулачок рычага, 32 — спусковой крючок, 33 — спусковой рычаг, 34 — ползун, 35 — разобщитель, 38 — переводчик, 39 — спусковая скоба, 42 — выбрасыватель, 43 — рычаг выбрасывателя, 45 — отверстие выбрасывателя, 46 — вкладыш для отражателя, 47 — затыльник, 48 — рукоятка перезаряжания, 49 — щиток, 52 — приклад, 53 — упор для пружин, 54 — досылатель,

58 — рычаг ударника, 59 — прицельная планка, 60 — пламегаситель

Ударно-спусковой механизм — куркового типа, с винтовой боевой пружиной, позволял вести одиночный и автоматический огонь; переводчик находился в задней части спусковой скобы и при повороте вперед («одиночный огонь») ограничивал поворот спускового крючка. Смонтированный в затыльнике флажковый предохранитель запирал спусковой рычаг. С правой стороны затыльника находилась качающаяся рукоятка заряжания, при стрельбе она оставалась неподвижной.

На кожухе со смещением вправо крепились мушка и секторный прицел. Имелась выточка под обойму складной двуногой сошки.

Схема работы затвора пулемета «Мадсен»

ТТХ ручного пулемета «Мадсен» («ружья-пулемета обр. 1902 г.»).

Патрон — 7,62 мм обр. 1891 г. (7,62x54R)

Масса пулемета со снаряженным магазином и сошкой — 8,92 кг

Длина пулемета — 1120 мм

Длина ствола — 590 мм

Прицельная дальность — 1705 м (2400 шагов)

Темп стрельбы — 400 выстр./мин.

Боевая скорострельность — 180–200 выстр./мин.

Высота линии огня — 675 мм

Питание — коробчатый магазин на 25 патронов

Масса пустого магазина — 0,4 кг

Масса сошки — 0,5 кг

Ручной пулемет (ружье-пулемет) «Льюис»

Пулемет был разработан американским конструктором С. МакКленом при активном участии подполковника армии США О.М. Лиссака. Не сумев самостоятельно получить заказы и начать производство нового оружия, разработчики продали патентные права на него образовавшейся в Баффало «Аутоматик Армз Компани». Последняя обратилась к полковнику И.Н. Льюису с просьбой довести систему до работоспособного состояния. В 1911 году Льюис представил пулемет начальнику Штаба армии США и в Секретариат по военным делам, но Управление вооружений не сочло новое оружие достаточно интересным для армии. Льюис отправился в Бельгию, где и смог поставить его на производство.
