QT 4: программирование GUI на С++

01 void PrintWindow::printBox(QPainter *painter, const QString &str,
02 const QFont &font, const QBrush &brush)
03 {
04 painter->setFont(font);
05 int boxWidth = painter->window.width;
06 int textWidth = boxWidth - 2 * SmallGap;
07 int maxHeight = painter->window.height;
08 QRect textRect = painter->boundingRect(SmallGap, SmallGap,
09 textWidth, maxHeight, Qt::TextWordWrap, str);
10 int boxHeight = textRect.height + 2 * SmallGap;
11 painter->setPen(QPen(Qt::black, 2, Qt::SolidLine));
12 painter->setBrush(brush);
13 painter->drawRect(0, 0, boxWidth, boxHeight);
14 painter->drawText(textRect, Qt::TextWordWrap, str);
15 painter->translate(0, boxHeight);
16 }

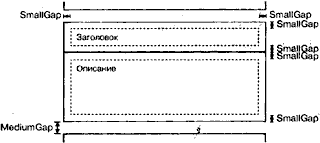

Рис. 8.16. Компоновка страницы справочника по цветам.

Функция printBox вычерчивает контур блока, затем отображает текст внутри него.

Графические средства OpenGL

OpenGL является стандартным программным интерфейсом, предназначенным для воспроизведения графики 2D и 3D. Приложения Qt могут отображать графику 3D, используя модуль QtOpenGL, который рассчитан на применение системной библиотеки OpenGL. При изложении данного раздела предполагается, что вы знакомы с OpenGL. Если вы не знакомы с OpenGL, хорошо начинать его изучение с посещения сайта http://www.opengl.org/.

Рис. 8.17. Приложение Тетраэдр.

Вывод графики при помощи OpenGL в приложении Qt выполняется достаточно просто: мы должны создать подкласс QGLWidget, переопределить несколько виртуальных функций и собрать приложение вместе с библиотеками QtOpenGL и OpenGL. Из-за того, что QGLWidget наследует QWidget, большая часть наших знаний остается применимой и здесь. Основное отличие заключается в том, что вместо QPainter для выполнения графических операций мы используем стандартные функции библиотеки OpenGL.

Для демонстрации этого подхода мы рассмотрим программный код приложения Тетраэдр, показанного на рис. 8.17. Это приложение отображает в пространстве тетраэдр или четырехгранник, грани которого имеют различные цвета. Пользователь может поворачивать тетраэдр, нажимая кнопку мышки и перемещая ее. Пользователь может задавать цвет поверхности грани путем двойного щелчка с последующим выбором цвета в диалоговом окне QColorDialog, которое выдается на экран.

01 class Tetrahedron : public QGLWidget
02 {
03 Q_OBJECT
04 public:
05 Tetrahedron(QWidget *parent = 0);

06 protected:
07 void initializeGL;
08 void resizeGL(int width, int height);
09 void paintGL;
10 void mousePressEvent(QMouseEvent *event);
11 void mouseMoveEvent(QMouseEvent *event);
12 void mouseDoubleClickEvent(QMouseEvent *event);

13 private:
14 void draw;
15 int faceAtPosition(const QPoint &pos);
16 GLfloat rotationX;
17 GLfloat rotationY;
18 GLfloat rotationZ;
19 QColor faceColors[4];
20 QPoint lastPos;
21 }

Класс Tetrahedron наследует QGLWidget. Функции класса QGLWidget initializeGL, resizeGL и paintGL переопределяются. Обработчики событий мышки класса QWidget переопределяются обычным образом.

01 Tetrahedron::Tetrahedron(QWidget *parent)
02 : QGLWidget(parent)
03 {
04 setFormat(QGLFormat(QGL::DoubleBuffer | QGL::DepthBuffer)
05 rotationX = -21.0;
06 rotationY = -57.0;
07 rotationZ = 0.0;
08 faceColors[0] = Qt::red;
09 faceColors[1] = Qt::green;
10 faceColors[2] = Qt::blue;
11 faceColors[3] = Qt::yellow;
12 }

В конструкторе мы вызываем функцию QGLWidget::setFormat для установки контекста экрана OpenGL и инициализируем закрытые переменные этого класса.

01 void Tetrahedron::initializeGL
02 {
03 qglClearColor(Qt::black);
04 glShadeModel(GL_FLAT);
05 glEnable(GL_DEPTH_TEST);
06 glEnable(GL_CULL_FACE);
07 }

Функция initializeGL вызывается только один раз перед вызовом функции paintGL. Именно в этом месте мы можем задавать контекст воспроизведения OpenGL, определять списки отображаемых элементов и выполнять остальную инициализацию.

Весь программный код является стандартным кодом OpenGL, за исключением вызовов функции qglClearColor класса QGLWidget. Если бы мы захотели строго придерживаться стандартных возможностей OpenGL, мы вместо этого вызывали бы функцию glClearColor при использовании режима RGBA и glClearIndex при использовании режима индексированных цветов.

01 void Tetrahedron::resizeGL(int width, int height)
02 {
03 glViewport(0, 0, width, height);
04 glMatrixMode(GL_PROJECTION);
05 glLoadIdentity;
06 GLfloat x = GLfloat(width) / height;
07 glFrustum(-x, x, -1.0, 1.0, 4.0, 15.0);
08 glMatrixMode(GL_MODELVIEW);
09 }

Функция resizeGL вызывается один раз перед первым вызовом функции paintGL, но после вызова функции initializeGL. Oнa также всегда вызывается при изменении размера виджета. Именно в этом месте мы можем задавать область отображения OpenGL, ее проекцию и делать любые другие настройки, зависящие от размера виджета.
