QT 4: программирование GUI на С++

Рис. 10.1. Архитектура модель/представление в Qt.

В Qt используется вдохновленная подходом MVC архитектура модель/представление. Здесь модель имеет такие же функции, как и в классическом методе MVC. Но вместо контроллера в Qt используется немного другое понятие: делегат (delegate). Делегат обеспечивает более тонкое управление воспроизведением и редактированием элементов. Для каждого типа представления в Qt предусмотрен делегат по умолчанию. Для большинства приложений вполне достаточно пользоваться таким делегатом, поэтому обычно нам не приходится заботиться о нем.

Применяя архитектуру Qt модель/представление, мы можем использовать модели, которые представляют только те данные, которые действительно необходимы для отображения в представлении. Это значительно повышает скорость обработки очень больших наборов данных и уменьшает потребности в памяти по сравнению с подходом, требующим считывания всех данных. Связывая одну модель с двумя или более представлениями, мы можем предоставить пользователю возможность за счет незначительных дополнительных издержек просматривать данные и взаимодействовать с ними различными способами. Qt автоматически синхронизирует множественные представления данных — изменения в одном из представлений отражаются во всех других. Дополнительное преимущество архитектуры модель/представление проявляется в том, что если мы решаем изменить способ хранения исходных данных, нам просто потребуется изменить модель; представления по-прежнему будут работать правильно.

Во многих случаях пользователю необходимо работать только с относительно небольшим количеством элементов. В такой ситуации, как правило, мы можем использовать удобные классы Qt по отображению элементов (QListWidget, QTableWidget и QTreeWidget), непосредственно заполняя все элементы значениями. Эти классы работают подобно классам отображения элементов в предыдущих версиях Qt. Они хранят свои данные в «элементах» (например, QTableWidget содержит элементы QTableWidgetltem). При реализации этих удобных классов используются пользовательские модели, обеспечивающие появление требуемых элементов в представлениях.

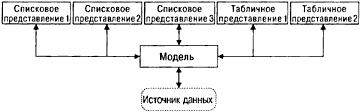

Рис. 10.2. Одна модель может обслуживать несколько представлений.

При использовании больших наборов данных часто оказывается недопустимым дублирование данных. В этих случаях мы можем применять классы Qt по отображению элементов (QListView, QTableView и QTreeView) в сочетании с моделью данных, которой может быть как пользовательская модель, так и одна из заранее определенных в Qt моделей. Например, если набор данных хранится в базе данных, мы можем использовать QTableView в сочетании с QSqlTableModel.

Применение удобных классов отображения элементов

Удобные Qt—подклассы отображения элементов обычно использовать проще, чем определять пользовательскую модель, и они особенно удобны, когда разделение модели и представления нам не дает преимущества. Мы использовали этот подход в главе 4 , когда создавали подклассы QTableWidget и QTableWidgetItem для реализации функциональности электронной таблицы.

В данном разделе мы покажем, как можно применять удобные классы отображения элементов для вывода на экран элементов. В первом примере приводится используемый только для чтения виджет QListWidget, во втором примере — редактируемый QTableWidget и в третьем примере — используемый только для чтения QTreeWidget.

Мы начинаем с простого диалогового окна, которое позволяет пользователю выбрать из списка символ, используемый в блок-схемах программ. Каждый элемент состоит из пиктограммы, текста и уникального идентификатора.

Сначала покажем фрагмент заголовочного файла диалогового окна:

01 class FlowChartSymbolPicker : public QDialog {
02 Q_OBJECT
03 public:
04 FlowChartSymbolPicker(const QMap<int, QString> &symbolMap,
05 QWidget *parent = 0);
06 int selectedId const { return id; }
07 void done(int result);
08 …
09 }

Рис. 10.3. Приложение Выбор символа блок—схемы (Flowchart Symbol Picker).

При создании диалогового окна мы должны передать его конструктору ассоциативный массив QMap<int, QString>, и после выполнения конструктора мы можем получить идентификатор выбранного элемента (или —1, если пользователь ничего не выбрал), вызывая selectedId.

01 FlowChartSymbolPicker::FlowChartSymbolPicker(
02 const QMap<int, QString> &symbolMap, QWidget *parent)
03 : QDialog(parent)
04 {
05 id = -1;
06 listWidget = new QListWidget;
07 listWidget->setIconSize(QSize(60, 60));
08 QMapIterator<int, QString> i(symbolMap);
09 while (i.hasNext) {
10 i.next;
11 QListWidgetItem *item = new QListWidgetItem(i.value,
12 listWidget);
13 item->setIcon(iconForSymbol(i.value));
14 item->setData(Qt::UserRole, i.key);
15 …
16 }
17 }

Мы инициализируем id (идентификатор последнего выбранного элемента) значением —1. Затем мы конструируем QListWidget — удобный виджет отображения элементов. Мы проходим в цикле по всем элементам ассоциативного массива символов блок—схемы symbolMap и для каждого создаем объект QListWidgetItem. Конструктор QListWidgetItem принимает выводимую на экран строку QString и родительский виджет QListWidget.

Затем задаем пиктограмму элемента и вызываем setData для сохранения в QListWidgetItem идентификатора элемента. Закрытая функция iconForSymbol возвращает QIcon для заданного имени символа.

QListWidgetItem может выступать в разных ролях, каждой из которых соответствует определенный объект QVariant. Самыми распространенными ролями являются Qt::DisplayRole, Qt::EditRole и Qt::IconRole, и для них предусмотрены удобные функции по установке и получению их значений (setText, setIcon), но имеется также несколько других ролей. Кроме того, мы можем определить пользовательские роли, задавая числовое значение, равное или большее, чем Qt::UserRole. В нашем примере мы используем Qt::UserRole при сохранении идентификатора каждого элемента.

В непоказанной части конструктора создаются кнопки, выполняется компоновка виджетов и задается заголовок окна.

01 void FlowChartSymbolPicker::done(int result)
02 {
03 id = -1;
04 if (result == QDialog::Accepted) {
05 QListWidgetItem *item = listWidget->currentItem;
06 if (item)
07 id = item->data(Qt::UserRole).toInt;
08 }
09 QDialog::done(result);
