Санитарно-техническое оборудование

Водопроводы, газопроводы и системы канализаций для бытовой эксплуатации пригодны только при наличии подсоединенного к системам санитарно-технического или газового оборудования (действительно, трудно представить, как можно пользоваться, например, газопроводом без наличия газовой плиты, водонагревательной колонки или отопительного газового котла). Установка и ремонт этого оборудования также задача слесаря.

Установка наружного крана

Для этой работы нужны тройник, ножовка по металлу (см. рис. 5, а) и разводной ключ (см. рис. 13, г). Приложив тройник к трубе водопровода, надо сделать все необходимые отметки, уточняющие, в каких местах следует перерезать трубу.

Выполняя эту операцию, необходимо помнить, что трубы должны войти в тройник на глубину, предусмотренную самой конструкцией тройника. С помощью напильника надо сделать фаски на кромках труб. Затем, предварительно хорошо очистив концы труб, надеть на них компрессионные прокладки (рис. 85).

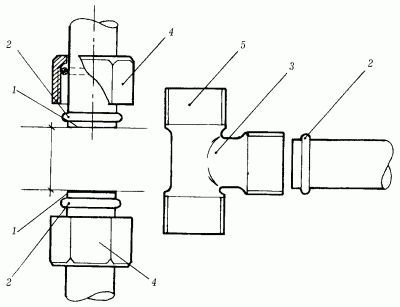

Рис. 85. Разрез трубы и подготовка к соединению: 1 – место среза трубопровода; 2 – компрессионные кольца; 3 – тройник; 4 – гайки для тройника; 5 – резьба для гаек.

Труба с надетыми на нее прокладками должна туго входить в отверстия тройника. Введя концы труб до упора в тройник, необходимо зажать их гайками так, чтобы верхняя прокладка плотно прилегала к гайке (рис. 86).

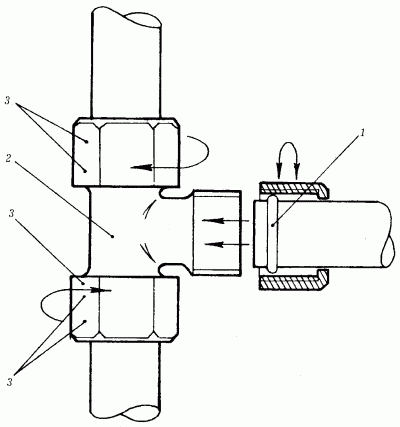

Рис. 86. Соединение с помощью тройника: 1 – компрессионные кольца; 2 – тройник; 3 – гайки для тройника.

Далее надо измерить расстояние от тройника до того места, где будет делаться вывод от трубопровода. Так как путь такой выводящей трубы может быть достаточно сложным (вдоль стен, с изгибами), то лучше использовать гибкую трубу диаметром 10–15 мм, которую с помощью муфты можно соединить со свободным выходом тройника (рис. 87).

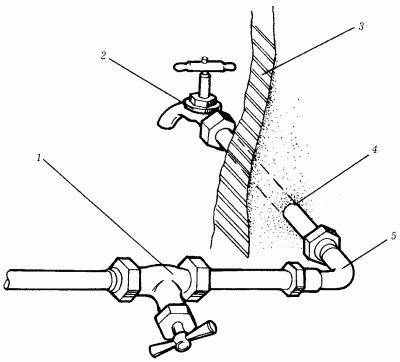

Рис. 87. Вывод наружного крана: 1 – перекрывающий вентиль; 2 – наружный кран; 3 – стена дома; 4 – отверстие в стене; 5 – угольник.

Устанавливая пластмассовую (медную или латунную) трубу, необходимо заранее приобрести необходимое количество угольников по числу проектируемых изгибов.

Установка унитазов

Керамические унитазы устанавливаются на бетонные или плиточные полы и крепятся двумя различными способами: с помощью дюбелей и шурупов или путем приклеивания к полу. В качестве уплотнителя между полом и унитазом прокладывают листовую резину с отверстием для прохода прямого выпуска унитаза. Допускается также крепление унитаза шурупами к тафте – деревянной доске, заделанной в бетон и имеющей отверстие для раструба.

При установке унитаза необходимо соблюдать следующую последовательность действий. Выпускной отросток с наружными канавками смазать разведенным в олифе суриком и на него туго намотать смоляную прядь. При обмотке прядь не надо доводить до конца отростка на 3–4 мм для того, чтобы ее концы не попали в его отверстие, так как это может послужить причиной засорения.

После этого прядь промазать сверху суриком и унитаз установить выпускным отростком в раструб. Предварительно проверив правильность установки унитаза, его надо привинтить шурупами к дюбелям. Эту операцию необходимо проделывать крайне осторожно, дабы не отколоть край унитаза у отверстия. Чтобы в дальнейшем можно было без лишних усилий снять унитаз, прикрепленный к тафте, шурупы перед завинчиванием смазывают тавотом, а под их головку подкладывают кусочек кожи или резины и металлическую шайбу.

Смывной бачок необходимо закрепить на двух шурупах еще до установки унитаза. А шурупы обязательно укрепить на стене в дюбелях так, чтобы бачок стоял строго горизонтально. Непосредственно перед установкой смывного бачка к нему на полу присоединяют смывную трубу диаметром 32 мм. Другой конец смывной трубы обмазывают суриком и обертывают льняной прядью, которую сверху тоже обмазывают. На конец трубы надевают резиновую манжету, которую приматывают к трубе тонкой проволокой. Другой конец манжеты выворачивают и натягивают на трубу.

Установка тарельчатых унитазов имеет несколько особенностей. При установке такого унитаза с прямым выпуском сам выпуск нужно соединять непосредственно с раструбом отводной трубы, который должен быть выведен заподлицо с полом. Установка тарельчатого унитаза с косым выпуском и высоко расположенным смывным бачком, присоединение его к водопроводному и канализационному стоякам, расположенным в санитарно-технических блоках, или к стоякам, расположенным в бороздах стен, показаны на рис. 88.

Рис. 88. Унитаз с косым выпуском и высоко расположенным смывным бачком: 1 – гидроизоляция; 2 – дюбель; 3 – водопроводная труба; 4 – вентиль; 5 – шурупы.

Унитаз устанавливают в соответствии с монтажными размерами, приведенными на этом же рисунке.

Схема установки тарельчатого унитаза с косым выпуском под углом 30° и удлиненной полочкой, непосредственно соединенной со смывным бачком «Компакт», приведена на рис. 89.

Рис. 89. Тарельчатый унитаз с низко расположенным смывным бачком.

Смывной бачок закрепляют на удлиненной полочке с помощью двух болтов. К корпусу унитаза привертывают специальную арматуру для крепления сиденья. Подключение тарельчатых унитазов с выпуском под углом 30° к канализационной сети можно осуществить двумя способами. Один способ – это когда унитаз присоединяется к двухплоскостному тройнику, являющемуся частью канализационного стояка.

Другой способ состоит в том, что унитаз присоединяется к канализационной сети с помощью переходного тройника, являющегося частью отводной линии. В последнем случае унитаз устанавливают с откосом от канализационного стояка.

Унитаз можно устанавливать с прокладкой отводной трубы над полом, открыто или в плинтусе. Наиболее широко употребляемым материалом для приклеивания унитазов к плиточным и бетонным полам является эпоксидный клей. Его аккуратно наносят на опорную поверхность унитаза металлической лопаткой в четырех местах по углам с таким расчетом, чтобы общая приклеиваемая площадь была не менее 20 см².

После этого унитаз устанавливают на пол и плотно прижимают к нему. Для того чтобы обеспечить необходимую надежность прикрепления, унитазы должны находиться в состоянии покоя не менее чем 10–12 часов.

Поверхности для установки унитазов подготавливают с помощью электрифицированного инструмента. В процессе обработки этим инструментом на подготовляемые поверхности с помощью корундового камня желательно нанести шероховатости, способствующие лучшему креплению унитаза.

Используя эпоксидный клей, не надо забывать, что несоблюдение правил работы с ним вредно для здоровья. Вот основные из них:
