– помещения, в которых производятся работы, должны быть оборудованы приточно-вытяжной вентиляцией с трехкратным обменом воздуха;

– в помещениях, где используют эпоксидный клей, не допускается хранение и прием пищи;

– при работе с клеем необходимо пользоваться защитной пастой для рук ПЭР-1, резиновыми перчатками или рукавицами КР.

При попадании на кожу отвердителя или готового клея пораженное место нужно как можно скорее протереть ацетоном, а затем промыть теплой водой. По окончании работы с клеем, а также во время перерыва необходимо вымыть руки теплой водой с мылом.

Установка перекрывающего вентиля

Наличие таких вентилей в доме на определенных участках трубопровода просто необходимо. Достаточно

лишь сказать о том, что зимой без такого вентиля вода в выведенном наружу кране замерзнет и разорвет арматуру, находящуюся вне дома. Для его установки по нанесенной отметке надо сделать отверстие в стене дома.

Инструмент для этого используется разный и зависит от материалов, из которых сложена стена.

Выведенная через пробитое в стене отверстие труба должна выступать снаружи не менее чем на 20 мм и иметь высоту от земли не менее 1 м. К наружному концу трубы надо присоединить водопроводный кран. Теперь остается только опробовать установленный вентиль, подав напор воды. Если все в порядке, то можно заделывать отверстие в стене вокруг трубы, используя для этой цели цемент.

Установка раковин, моек и питьевых фонтанчиков

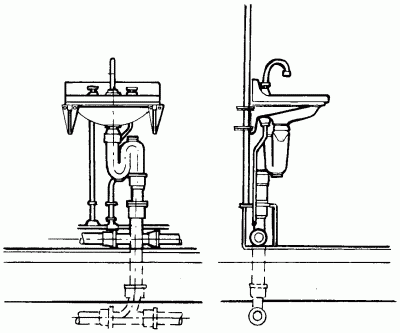

Керамические раковины (одиночные или групповые) устанавливают на чугунных кронштейнах, прикрепленных к стене шурупами (рис. 90).

Рис. 90. Раковина со спинкой без перелива и сифоном-ревизией.

Для этого сначала размечают по шаблону отверстия для крепления кронштейнов и вставляют в просверленные отверстия (в каменной или бетонной стене) дюбели или хлорвиниловые трубки. Далее устанавливают кронштейны, проверяют их по уровню и надежно закрепляют шурупами. При установке раковины необходимо проследить, чтобы верхний выступающий штифт кронштейна входил в отверстие нижней плоскости борта умывальника.

Раковину подсоединяют к сифону металлическим выпуском диаметром 32 мм. Устанавливая выпуск, необходимо помнить о возможной поломке раковины при завинчивании гаек. Для того чтобы избежать этой неприятности, под верхнее кольцо снизу рекомендуется подложить резиновые прокладки.

Для того чтобы установить раковину с сифоном-ревизией, на одном конце патрубка длиной 110 мм нарезают резьбу, а другой конец разбортовывают под размер сифона. Затем на патрубок навинчивают муфту, разбортованный конец, обернутый смоляной прядью и покрытый сверху замазкой, вставляют в сифон и одновременно устанавливают раковину на кронштейны. После установки и проверки раковины убирают лишнюю замазку.

При групповой установке раковины можно объединить отводной стальной трубой диаметром 40 мм с общим чугунным сифоном.

При монтаже умывальников, в зависимости от типа арматуры, пробивают одно, два и три отверстия в имеющихся на нижней стороне задней полочки наколах. При установке настенных смесителей отверстия в задней полочке раковин не пробивают.

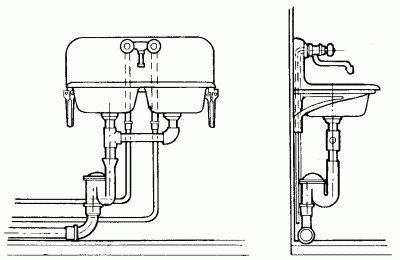

Таким же образом устанавливаются и мойки (рис. 91).

Рис. 91. Установка чугунной мойки.

Небольшая разница состоит в том, что в помещениях общественного питания мойки должны иметь между выпуском и сифоном воздушный разрыв 20–30 мм для предохранения от возможного попадания сточной жидкости в мойку в случае засорения системы канализации. Но в домашних условиях такой прием обычно не используется.

Питьевые фонтанчики бывают двух типов: напольные и настенные. Эти приборы, оборудованные насадками для питья, имеют чаши для приема изливаемой воды и отвода ее в канализацию. Кроме того, фонтанчики оборудуются регуляторами давления, поддерживающими постоянную высоту струи независимо от колебаний давления воды в сети.

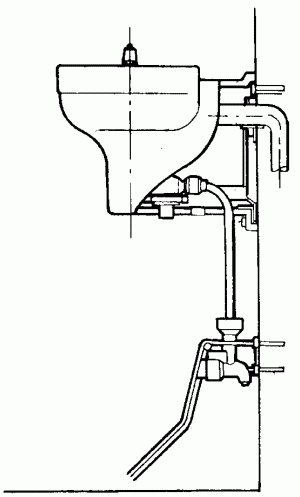

На рис. 92 изображен настенный питьевой фонтанчик с педальным спуском воды.

Рис. 92.

Установка настенного питьевого фонтанчика.

Для крепления чаши используются дюбеля с гайкой. Выпуск чаши соединяется U-образным сифоном, расположенным внутри прибора.

Установка распылителя воды

Уже не раз было сказано, что современный рынок представляет широкий выбор различных сантехнических устройств как отечественных, так и зарубежных производителей. Выбрать какое-нибудь кухонное устройство нетрудно, и помощь от него в работе будет огромной. Установка подобных устройств не требует специальных знаний, а принцип подключения одинаков для всех.

Распылитель для мытья посуды и промывки овощей подключается так же, как и водопроводная труба к вентилю. Сами вентили в значительной степени различаются по принципу работы, и поэтому нужно с самого начала точно представлять себе, какие функции они должны выполнять.

Для сдвоенной мойки устанавливается смеситель с управляющим рычагом типа Ring-Plus.

Подобные смесители открывают, закрывают, регулируют подачу воды желаемой температуры до тех пор, пока рука находится на рычаге. В распылитель поступает уже отрегулированная по температуре вода по одному общему шлангу. Непосредственно перед установкой распылителя в мойке необходимо подготовить второе отверстие. Расстояние этого отверстия от смесителя выбирается произвольно. Разметка выполняется с помощью циркуля, а затем зубилом выбивается сквозное отверстие, куда вводится ножовочное полотно, и выпиливается круг. Края зачищаются напильником и наждачной бумагой.

Распылитель прикрепляется к раковине мойки по тому же принципу, что и смеситель (рис. 93).

Рис. 93. Установка распылителя на кухонную мойку: 1 – подвод холодной воды; 2 – подвод горячей воды; 3 – подключение шланга для распылителя; 4 – смеситель с управляющим рычагом; 5 – распылитель; 6 – перелив мойки; 7 – сифон; 8 – труба слива грязной воды; 9 – шланг распылителя.

На отвод смесителя надевается шланг распылителя (через адаптер). Подсоединив распылитель, необходимо убедиться в герметичности соединения шланга со смесителем.

Установка ванн, душевых поддонов и трапов

Круглобортные и прямобортные ванны устанавливают на ножках. Расстояние от низа ванны до пола должно составлять 145 мм. Уклон делают в сторону выпуска. Снаружи ванны со стороны выпуска монтируют переливную трубу диаметром 25 мм для обеспечения стока воды в случае переполнения ванны. Приемное отверстие трубы снабжают розеткой с решеткой.

В нижнее отверстие ванны вставляют выпуск диаметром 40 мм. В нижний конец тройника ввертывают разбортованный патрубок, который вставляют в раструб обычного сифона, или соединяют выпуск с напольным сифоном. В сифоне патрубок заделывают просмоленной прядью на суриковой замазке.

Прямобортную ванну устанавливают бортами плотно к стене, которую затем облицовывают плиткой (рис. 94).

Рис. 94. Установка прямобортной ванны.

Вдоль переднего борта ванны выкладывают стенку из кирпича и также облицовывают. Около сифона в облицовке устраивают смотровой люк с дверцей размером 200 х 300 мм для прочистки сифона. Еще лучше вместо кирпичной стенки закрывать переднюю сторону ванны съемной асбестоцементной панелью, покрытой белой эмалью. Преимущества такого способа перед стационарной кирпичной стенкой очевидны: пространство под ванной защищено от грязи и брызг, а само прикрытие легко снимается в случае необходимости. В малогабаритных квартирах жилых зданий устанавливают ванну и умывальник с общим смесителем и душевой сеткой, укрепленной на душевой трубке, или душевой сеткой с гибким шлангом.
