Расчеты конструктору

Радиус R = 1000;

Диаметр D = R+R; D = 2000; Хорда L = 765,3668647;

Стрела прогиба максимальная H = 76,12046749;

Угол: Центр – Хорда: 2 * G = Au = 45 градусов..

Площадь сектора круга с углом = Au:

Sk=Pii*D*D* Au /(4*360); Sk = 392699,0816987241;

Площадь треугольника в секторе:

St=(L/2)* B; St = 353553,3905932738;

Площадь горбушки отсеченной хордой:

S = Sk-St; S = 39145,69110545033;

Длина дуги над хордой:

L=Pii*D*Au /360; L = 785,3981634;

Координаты радиусной кривой.

Построение части окружности методом подъема применяется тогда, когда радиус слишком велик

для традиционного построения, либо когда точка центра радиуса недоступна.

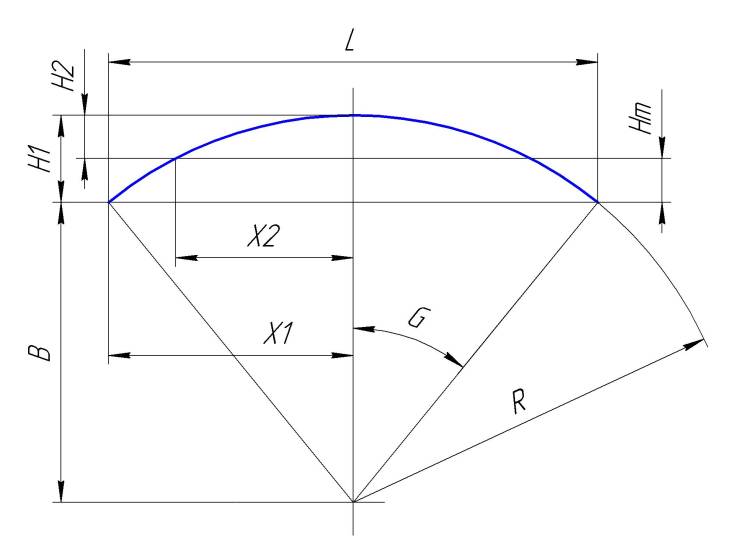

Построение части окружности методом подъема.

Построение:

Задаем максимальный размер хорды L.

Из середины максимальной хорды L строим перпендикуляр Н1.

Х1 = L / 2; В = sqrt( R*R – X1*X1); H1 = R – B;

Определили максимальную стрелу прогиба кривой H1.

Далее задаем произвольное расстояние от центральной оси Х2.

Находим стрелу прогиба Н2 = R – ( sqrt( R*R – X2*X2));

Находим высоту подъема в точке Х2: Hm = H1 – H2;

Задавая ряд текущих значений Х2 и рассчитывая соответствующие высоты подъема Hm

– получаем достаточное количество точек,

для построения радиусной кривой по точкам на этой кривой.

Контрольный расчет:

Исходные данные:

Радиус R = 10000;

Хорда максимальная заданная L = 8000;

Подъем максимальный в центре хорды = 834,8486100883201.

Задаем ряд точек:

От центра хорды до точки по оси Х-Х = 3000,0.

Величина подъема ( перпендикуляра ) = 374,2406242577763.

…

От центра хорды до точки по оси Х-Х = 2000,0.

Величина подъема ( перпендикуляра ) = 632,8075812210318.

…

От центра хорды до точки по оси Х-Х = 1000,0.

Величина подъема ( перпендикуляра ) = 784,7229811545203.

…

От центра хорды до точки по оси Х-Х = 500,0.

Величина подъема ( перпендикуляра ) = 822,3407878074104.

…

От центра хорды до точки по оси Х-Х = 0,001.

Величина подъема ( перпендикуляра ) = 834,848610088271.

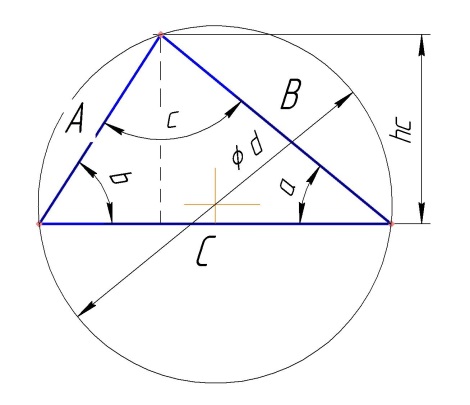

Расчет геометрии треугольника.

Напротив сторон треугольника лежат одноименные углы.

Известны три стороны треугольника.

Напротив сторон треугольника лежат одноименные углы.

Сторона = a. Сторона = b. Сторона = c.

Решение:

.x=((b*b)+(c*c)-(a*a))/(2*b*c)… au=аrccos(x)… Угол А.

.x=((a*a)+(c*c)-(b*b))/(2*a*c)… bu=аrccos(x)… Угол В.

.cu=180-(au+bu)… Угол С.

....

Известны две стороны и угол между ними.

Сторона = a; Сторона = b; Угол = cu..

Решение:

.с= sqrt ((a*a)+(b*b))-(2*a*b*(cos(cu)))… Сторона « с ».

.x=((b*b)+(c*c)-(a*a))/(2*b*c)… au=arccos(x)… Угол А.

.x=((a*a)+(c*c)-(b*b))/(2*a*c)… bu=arccos(x)… Угол В.

..... .....

Известны два угла и сторона между ними.

Сторона = a; Угол = bu; Угол = cu;

Решение: .au=180-(bu+cu)… Угол А. .b=(a*(sin(bu)))/(sin(au))… Сторона В.

.c=(b*(sin(cu)))/(sin(bu))… Сторона С.

..... .....

Добавочный расчет в алгоритм Треугольника.

Решение:

R=a/(2*(sin(au))… R – Радиус описанной окружности.

.hc=b*(sin(au))… Высота из угла С.

.hb=a*( sin(cu))… Высота из угла B.

.ha=c*(sin(bu))… Высота из угла A.

S=a*ha/2.. Площадь треугольника.

Pe=a+b+c.. Периметр.

.rv=(S+S)/Pe… Радиус вписанной окружности.

…..

Контрольный расчет:

Напротив сторон треугольника лежат одноименные углы.

Сторона А = 15,77350269;

Сторона В = 14,14213562;

Сторона С = 11,54700538;

Угол А = 75; Угол В = 60; Угол С = 45..

Высота А= 10; Высота В = 11,1535507;

Высота С = 13,66025403;

Описанный радиус = 8,164965804;

Вписанный радиус = 3,804268442;

Площадь = 78,86751346;

……

Параметры сечений.

Расчет параметров сечения круга.

Сечение – Круг:

Диаметр круга d.

Контрольный расчет:

Круглое сечение: Диаметр = 80;

S=5026,548246; Jxx =2010619,298; Wxх=50265,48246.. .i=20,0…

Решение:

.s=d*d*Pii/4… Площадь круга.

.wr=Pii*d*d*d/16… Момент сопротивления радиальный.

.wx=wr/2… Момент сопротивления изгибу.

.jr=wr*d/2… Момент инерции радиальный.

.jx=jr/2 … Момент инерции по оси Х-Х.

.rm=sqrt(jx/s)… Радиус инерции оси Х-Х.

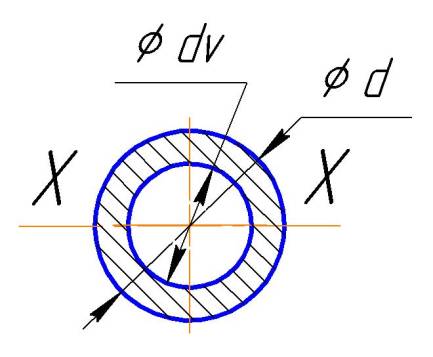

Расчет параметров трубного сечения.

Сечение – трубное.

Наружный диаметр d.

Внутренний диаметр dv.

.x=(d-dv)/2… Толщина стенки трубы.

.sn=d*d*Pii/4… Площадь отверстия.

.sv=dv*dv*Pii/4… Площадь по внешнему контуру.

.s=sn-sv… Площадь трубного сечения.

.jrn=Pii*(d**4)/32…

.jrv=Pii*(dv**4)/32…

.jr=jrn-jrv… Момент инерции радиальный.

.jx=jr/2… Момент инерции по оси Х-Х.

.wr=jr*2/d… Момент сопротивления радиальный.

.wx=wr/2… Момент сопротивления изгибу.

.rm=sqrt(jx/s)… Радиус инерции оси Х-Х.

Контрольный расчет:

Круглое трубное сечение: Диаметр = 80; Отв. Ф = 60..

Площадь сечения S=2199,11485751;

Jxx =1374446,785946; Wxх=34361,1696486.. .i=25,0..

……..

Расчет параметров сечения прямоугольника.
