Как было сказано выше, программа-загрузчик автоматически записывается в начало файла прошивки ПЗУ с помощью сплиттера во время трансляции программы. После автоматической загрузки из ПЗУ в память программ процессора 32 слов программы- загрузчика через интерфейс BDMA происходит перезапуск процессора и начинает выполняться программа загрузчика, которая осуществляет полную загрузку основной рабочей программы из ПЗУ в процессор.

После чего вновь происходит перезапуск процессора, и начинает выполняться основная загруженная программа. При загрузке основной программы загрузчик полностью замещается в программной памяти процессора самой программой. Такой непростой механизм загрузки реализован разработчиками процессора с целью обеспечения гибкости при загрузке процессора, и для обеспечения возможности разработчикам программного обеспечения создавать собственные загрузчики программ. Машинные коды загрузчика можно увидеть в первых байтах файла mem_clr.bin с помощью любого редактора шестнадцатеричных файлов или простой программы просмотра файлов.

В файле mem_clr.bin и в ПЗУ все коды 24-разрядных слов команд процессора располагаются в строгом порядке. Первым располагается в ПЗУ старший байт команды, затем следует средний байт и последним записывается младший байт команды. Формат хранения слов программы в ПЗУ приведен в табл. 7.1.

Таблица 7.1 Формат хранения слов программы в ПЗУ

Адрес памяти программ	Слово программы	Адрес памяти ПЗУ	Байты программы
0x0000	0xABCDEF	0x00	0xAB
0x01	0xCD
0x02	0xEF
0x0001	0x123456	0x03	0x12
0x04	0x34
0x05	0x56
и т.д.

Способ загрузки процессора из ПЗУ хорошо применим для автономных процессорных устройств, работающих под управлением одной программы. Однако на практике довольно часто встречаются задачи, когда необходимо оперативно менять управляющую программу для процессора какого-либо электронного устройства. Это также необходимо при отладке программ с многочисленными итерациями трансляции и загрузки отлаживаемой программы в процессор. Удачным решением для такого рода задач является загрузка программ в сигнальный процессор через интерфейсный порт процессора IDMA. Но прежде чем начать освоение данной процедуры, необходимо подробнее познакомиться с этим интерфейсом. С этого мы продолжим изучение сигнального процессора в следующей главе.

Глава 8. Порт IDMA

В этой главе описывается интерфейсный порт IDMA и способы загрузки и отладки программ для сигнального процессора через этот порт.

Помимо порта прямого доступа к байтовой памяти BDMA (Byte Data Memory Access), сигнальный процессор ADSP-2181 имеет порт прямого доступа к внутренней памяти процессора IDMA (Internal Data Memory Access). Он представляет собой 16-разрядный параллельный порт, через который можно читать и записывать данные памяти процессора. Порт IDMA имеет 16-разрядную мультиплексированную шину адреса/данных IAD0–IAD15, 4 сигнала управления и 1 сигнал контроля. К сигналам управления относятся: сигнал выбора порта -IS, сигнал записи адреса ячейки памяти IAL, сигнал чтения -IRD и записи -IWR данных через порт. Сигнал контроля -IACK позволяет определить готовность порта IDMA. При чтении и записи памяти через IDMA данные транслируются через буферный регистр порта IDMA. В памяти данных процессора по адресу 0x3FE0 находится регистр управления IDMA, который предназначен для хранения адреса ячейки памяти, к которой будет производиться обращение через порт IDMA. Формат этого регистра представлен в табл. 8.1.

Таблица 8.1 Формат данных регистра управления IDMA

Разряд	Назначение
15	Не используется
14	Указатель типа памяти: 0=память программ (РМ) 1=память данных (DM)
13–0	Значение начального адреса памяти процессора при обмене через IDMA (от 0 до 0x3FFF)

Порт IDMA имеет встроенную функцию автоинкремента (автоматического увеличения на единицу адреса памяти), что позволяет ускорить выполнение блочных операций. Кроме того, порт IDMA позволяет выполнять загрузку памяти программ процессора с автоматическим запуском программы после заполнения нулевой ячейки памяти. Протокол обращения к памяти процессора через порт IDMA достаточно прост и показан на рис. 8.1.

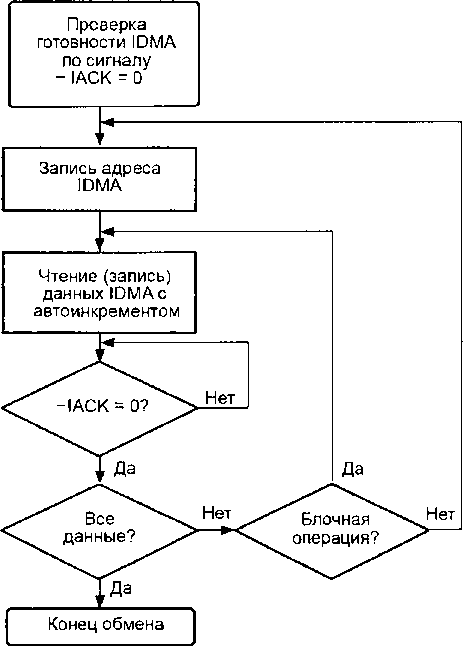

Рис. 8.1. Алгоритм обращения к памяти процессора

Вначале все сигналы управления портом переводятся в пассивное состояние и проверятся готовность IDMA, путем ожидания установки сигнала -IACK в логический ноль. Затем осуществляется вывод на шину IAD0–15 сигналов адреса памяти процессора, к которой будет производиться обращение. После чего формируется строб сигнала записи адреса IAL в регистр управления порта IDMA. Временная диаграмма данной операции показана на рис. 8.2, а в табл. 8.2 приведены временные параметры для этой диаграммы.

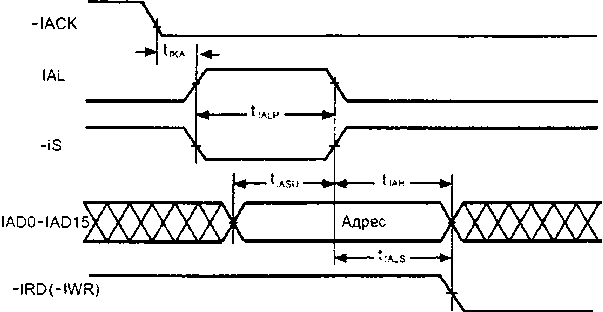

Рис. 8.2. Временная диаграмма операции защелкивания адреса IDMA

Таблица 8.2 Временные параметры диаграммы защелкивания адреса IDMA

Параметр	Минимум
Защелкивание адреса IDMA
Требуемые длительности:
tIALP длительность защелкивания адреса, нс^1,2	10
tIASU установка адреса перед окончанием защелкивания, нс^2	5
tIAH удержание адреса после защелкивания, нс^2	2
tIKA– IACK=0 перед защелкиванием, нс^1	0
tIALS начало записи или чтения после защелкивания, нс^2,3	3

Примечания:

¹ Начало защелкивания — IS=0 и IAL=1.

² Конец защелкивания — IS=1 или IAL=0.

³ Начало записи или чтения — IS=0 и (IWR=0 или IRD=0).

Как видно из таблицы, минимальные временные значения сигналов не превышают 10 нс, что говорит о поддержке высокой скорости операций портом IDMA. Далее производится операция чтения или записи памяти. При операции чтения данные считываются с шины IAD0–IAD15 во время активизации управляющего сигнала -IRD.

При операции записи данные выставляются на шину IAD0–IAD15, и записываются в память процессора с помощью активизации сигнала -IWR.

Порт IDMA поддерживает короткий (быстрый) и длинный (долгий) циклы обращения к памяти. Во время короткого цикла данные читаются и записываются без ожидания готовности порта по сигналу -IACK, используя при этом буфер порта IDMA с данными. Временные диаграммы для данных циклов обращения показаны на рис. 8.3 и 8.4 соответственно. В табл. 8.3 и 8.4 приведены характеристики сигналов для этих диаграмм.

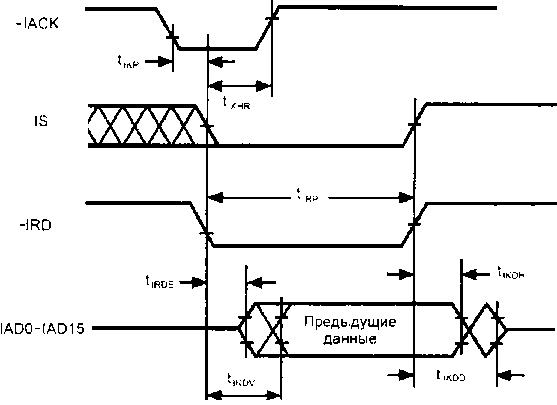

Рис. 8.3. Временные диаграммы короткого цикла чтения через порт IDMA

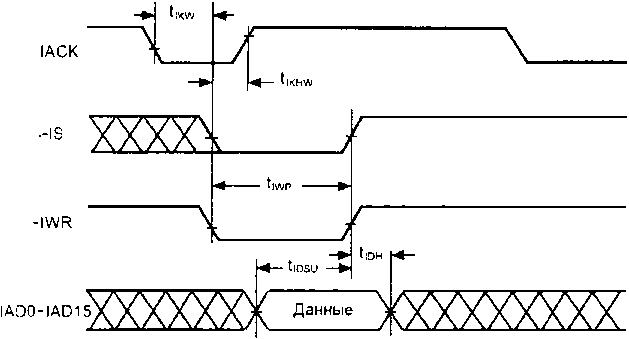

Рис. 8.4. Временные диаграммы короткого цикла записи через порт IDMA

Таблица 8.3 Временные параметры диаграммы короткого цикла чтения через порт IDMA

1-789101112131415161718192021-49

© 2024 xBook

Почта для связи: [e-mail]

Параметр	Минимум	Максимум
Короткий цикл чтения через IDMA
Требуемые длительности:
tIKR– IACK=0 до начала чтения^1, нс	0
tIRP Продолжительность сигнала чтения, нс	15
Характеристики переключения:
tIKHR– IACK=0 после начала чтения^1, нс		15
tIKDH Удержание данных после окончания чтения^2, нс	0
tIKDD Сброс данных после окончания чтения^2, нс		10
tIRDE Активизация предыдущих данных, нс	0
